Liniile electrice aeriene (LEA) sunt compuse dintr-o serie de echipamente și componente esențiale care asigură transportul și distribuția energiei electrice pe trasee de lungă sau scurtă distanță. Iată principalele componente ale echipamentului unei linii electrice aeriene:
- conductoare;
- stâlpi de susținere;
- izolatori;
- armături (accesorii de legătură);
- echipamente de protecție;
- marcaje și semnalizare;
- dispozitive de întindere și compensare;
- elemente de împământare și echipotențializare.
- Conductoare
Conductoarele sunt elementele care transportă energia electrică de la sursa de producție către consumatori. Materialele utilizate frecvent pentru fabricarea conductoarelor sunt aluminiul și aliajele sale (datorită raportului favorabil dintre greutate și conductivitate). În anumite aplicații, se utilizează și conductoare din oțel-aluminiu, care oferă o rezistență mecanică sporită. Cuprul (din cauza costurilor mai mari) este folosit mai rar, de obicei în zone cu medii corozive.
- Stâlpi de susținere
Stâlpii susțin conductoarele la înălțimea necesară pentru a menține distanțele de siguranță față de sol și alte structuri. Stâlpii pot fi confecționați din metal (oțel), din beton armat, din lemn (pentru tensiuni mai mici).
- Izolatori

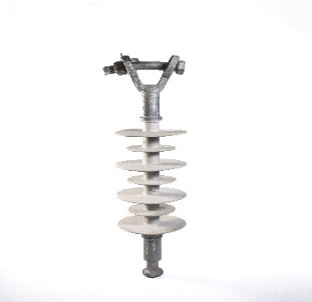

Izolatorii previn contactul electric între conductoare și stâlpi, asigurând izolarea necesară. Izolatorii sunt fabricați din materiale precum sticla, ceramica sau compozite și sunt proiectate să reziste la solicitările mecanice și electrice specifice. Pot fi evidențiate următoarele tipuri de izolatori: izolatori de susținere și izolatori de întindere.
- Armături (accesorii de legătură)
Accesoriile de susținere leagă conductoarele de izolatori sau de stâlpi, contribuind la menținerea integrității mecanice a liniei și facilitând operarea și întreținerea acesteia. Accesoriile de susținere includ cleme, bride, coliere și alte elemente care asigură fixarea și protecția echipamentului.
- Echipamente de protecție
Aceste dispozitive protejează liniile împotriva supracurenților și scurtcircuitelor, întrerupând automat circuitul în caz de defecțiuni. Pentru LEA se practică următoarele echipamente de protecție:
- Paratrăsnete (descărcătoare de supratensiune) – protejează linia împotriva descărcărilor atmosferice.
- Prize de pământ – leagă componentele conductive ale liniei la pământ pentru siguranță.

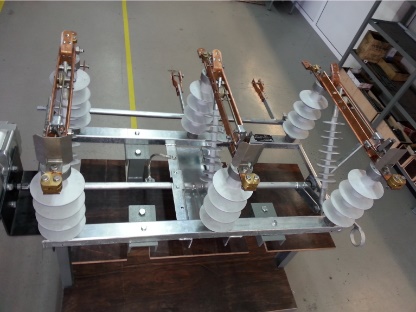

- Dispozitive de protecție la supracurent – siguranțe fuzibile, întreruptoare automate (reclosere), separatoare.
- Marcaje și semnalizare
Aceste elemente se folosesc pentru a semnaliza prezența liniilor electrice aeriene și a preveni accidentele aeronautice și pentru protejarea faunei locale.
- Dispozitive de întindere și
compensare
- Pentru menținerea tensiunii mecanice în conductoare și adaptarea la variațiile de temperatură.
- Elemente de împământare și
echipotențializare
- Asigură siguranța personalului și a echipamentelor în caz de avarie.
Verificare
Întrebări pentru autoevaluare
- Care sunt principalele componente ale unei linii electrice aeriene (LEA) și care este rolul fiecăreia în funcționarea și exploatarea liniei?
- Care este rolul conductoarelor, izolatorilor și stâlpilor de susținere într-o LEA și de ce este importantă alegerea corespunzătoare a materialelor pentru aceste componente?
- Ce funcții îndeplinesc armăturile, dispozitivele de întindere și compensare și elementele de împământare și echipotențializare în cadrul unei LEA?
- Ce tipuri de echipamente și dispozitive contribuie la protecția LEA și la siguranța persoanelor, echipamentelor și aeronavelor? Explicați rolul paratrăsnetelor (descărcătoarelor de supratensiune), dispozitivelor de protecție la supracurent, prizelor de pământ și marcajelor/semnalizărilor.
