Planul de execuție și schemele electrice de montare

Planul de execuție și schemele electrice pentru montarea conductoarelor în tuburi de protecție este pentru asigurarea unei instalații electrice sigure și eficiente. Aceste documente sunt parte integrantă a proiectelor electrice și sunt folosite pentru a ghida instalarea corespunzătoare a cablurilor și pentru a respecta reglementările de siguranță.

Planul de execuție include pașii detaliați pentru implementarea proiectului, precum și materialele și echipamentele necesare. Iată câțiva pași generali care ar putea fi incluși într-un astfel de plan:

1. Descrierea proiectului

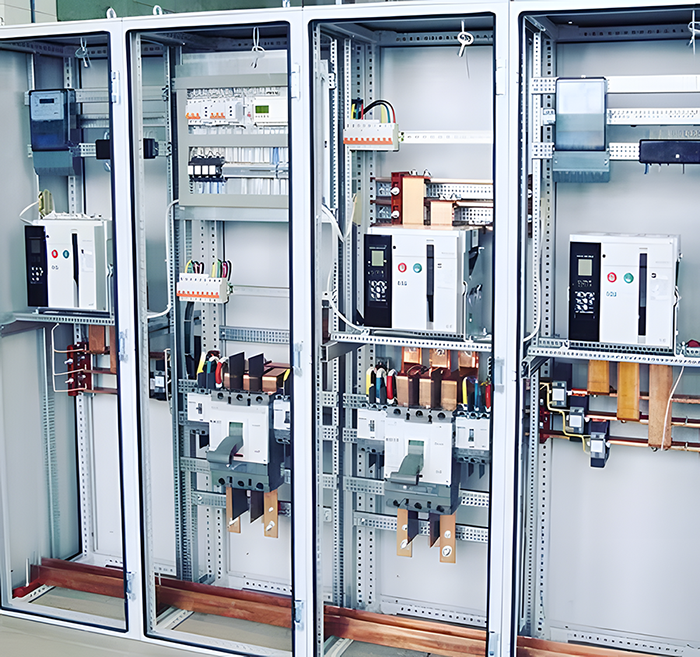

• Tipul și scopul instalației electrice: ce tip de instalație este aceasta (rezidențială, comercială, industrială)?
• Reglementări și standarde aplicabile: de exemplu, reglementările naționale sau internaționale privind protecția instalațiilor electrice.

2. Detalii despre conductori și tuburile de protecție

• Tipul conductoarelor: de exemplu, conductoare de cupru sau aluminiu, izolație PVC, teflon etc.
• Tipul tuburilor de protecție: tuburi din PVC, metalice sau din materiale rezistente la foc, specifice instalațiilor electrice.
• Dimensiuni și caracteristici: lățimea și grosimea conductoarelor și a tuburilor.

3. Metode de montare a conductoarelor

• Tipuri de montaj: montaj în subteran, pe perete, în tavan fals etc.
• Metode de fixare a tuburilor: cum vor fi fixate tuburile de protecție pe perete sau în alte locuri.

4. Verificarea siguranței și protecției

• Protecția împotriva suprasarcinii: se va specifica modul în care cablurile sunt protejate împotriva suprasarcinilor electrice.
• Sisteme de împământare: detalii despre conexiunile de împământare.

5. Testarea și verificarea finală

• Testarea instalației: după instalare, vor fi efectuate teste pentru a verifica corectitudinea montajului și siguranța acestuia.

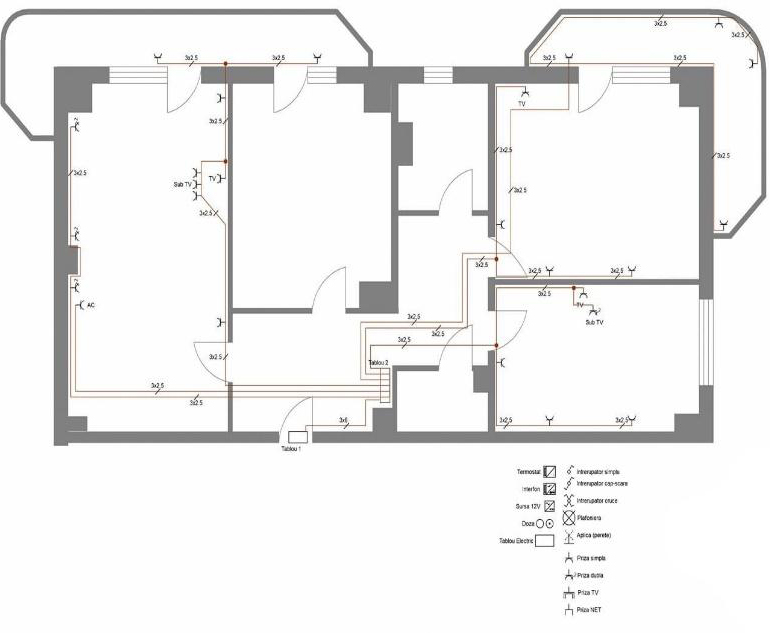

Scheme electrice de montaj

Schematizarea montajului cablurilor și al tuburilor este esențială pentru a înțelege fluxul electric și siguranța în execuție. Iată câțiva pași pentru realizarea schemelor electrice:

1. Circuitul principal de alimentare:
   • Se indică traseul principal al cablurilor electrice, tipul și secțiunea conductoarelor și locul de montaj al principalelor componente, cum ar fi panoul de siguranțe.
2. Distribuirea circuitelor secundare:
   • Detalierea fiecărui circuit electric, cu tuburile de protecție corespunzătoare.
3. Tuburile de protecție:
   • Se va ilustra cum sunt montate tuburile de protecție, alegerea unghiului și a modului de fixare pe perete sau pe tavan.
4. Măsuri de siguranță:
   • Includerea elementelor de protecție, cum ar fi siguranțele, întrerupătoarele diferențiale etc.

Aceste documente vor fi însoțite de descrierea clară a echipamentelor și instrumentelor necesare, a pașilor de execuție și a planurilor de siguranță.
