Tehnologia poziționării cablurilor sub tencuială

Tehnologia poziționării cablurilor sub tencuială este o metodă utilizată frecvent în construcții pentru integrarea cablurilor electrice într-un perete sau tavan, astfel încât acestea să nu fie vizibile și să fie protejate fizic de eventuale daune. Acest tip de montaj presupune o execuție precisă și conformă cu reglementările tehnice și de siguranță. Vom prezenta pașii și tehnologiile implicate, incluzând etapele de proiectare, planificare și execuție.

1. Planificarea și proiectarea instalației

Înainte de a începe orice lucrare de montaj, este esențial să se realizeze o proiectare și o planificare amănunțită. Acest proces presupune mai multe etape:

Determinarea traseului cablurilor: prima etapă este stabilirea traseului cablurilor. Aceste trasee sunt stabilite în funcție de necesitățile instalației electrice (de exemplu, alimentarea prizelor, întrerupătoarelor, corpurilor de iluminat). Este important să se aleagă rute care să permită montarea cablurilor într-un mod practic, eficient și sigur. Traseul trebuie să fie accesibil pentru eventuale reparații, fără a afecta structura peretelui sau tavanului.

Stabilirea dimensiunii și tipului de cabluri: dimensiunea cablurilor va fi aleasă în funcție de consumul estimat al circuitului electric și de lungimea traseului. În funcție de necesitate, se va alege secțiunea cablurilor care va permite suportarea curentului electric fără a cauza supraîncălzirea sau suprasarcina.

Verificarea respectării normelor și reglementărilor: înainte de implementare, se vor consulta codul de practică și reglementările naționale sau internaționale privind instalarea cablurilor electrice sub tencuială. Acestea includ standarde de siguranță pentru protecția la incendiu, protecția la electrocutare, dar și privind lățimea și adâncimea minimă a șanțurilor pentru cabluri.

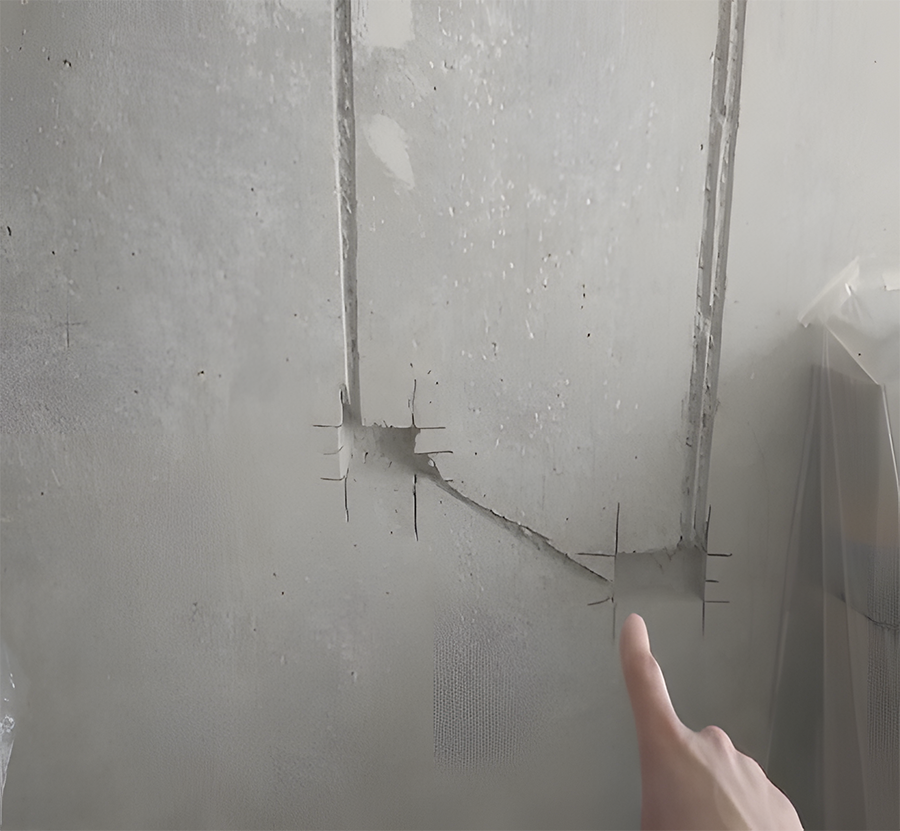

2. Executarea șanțurilor pentru cabluri (ștrobe)

După ce traseul cablurilor a fost planificat și marcat, se va trece la executarea șanțurilor în care vor fi montate cablurile. Aceasta este o etapă critică, deoarece grosimea și forma șanțurilor influențează atât protecția cablurilor, cât și eficiența instalației.

Tehnologia de ștrobire: șanțurile pot fi realizate manual sau cu ajutorul unor unelte specializate, cum ar fi șanfuri de perete sau mașini de săpat, care permit obținerea unui canal uniform. De obicei, șanțurile au o adâncime de aproximativ 2-3 cm și o lățime de 1-2 cm, însă aceste dimensiuni pot varia în funcție de tipul cablului și de specificațiile tehnice ale proiectului. În cazul în care sunt necesare cabluri de mari dimensiuni, șanțurile pot fi mai largi.

Stabilirea distanțelor față de alte instalații: este important să se respecte o distanță minimă față de alte instalații, cum ar fi conductele de apă, gaz sau încălzire. Aceasta previne deteriorarea cablurilor în timpul instalării și ulterior, în caz de reparații sau modificări.

Verificarea structurii peretelui: înainte de a săpa, trebuie verificată integritatea structurii peretelui. Acesta nu trebuie să fie afectat de șanțurile săpate, iar cărămizile sau betonul nu trebuie să fie compromise. De asemenea, trebuie să se evite zonele cu umiditate ridicată, pentru a preveni corodarea cablurilor.

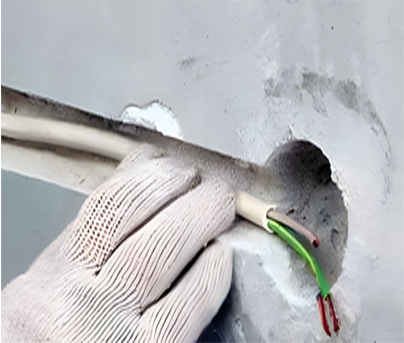

3. Montarea cablurilor

După ce șanțurile au fost executate, urmează montarea efectivă a cablurilor. Este important ca această etapă să fie realizată cu mare atenție, pentru a evita deteriorarea cablurilor și a asigura o funcționare corectă a instalației electrice.

Așezarea cablurilor: cablurile trebuie instalate (pozate) în șanțurile pregătite, fără a le îndoi excesiv. Dacă sunt mai multe cabluri care trebuie pozate în același șanț, acestea trebuie grupate și fixate într-un mod ordonat, astfel încât să se evite contactul între ele și riscul de scurtcircuit. Cablurile nu trebuie așezate direct pe beton sau cărămidă umedă, deoarece aceasta poate afecta izolația.

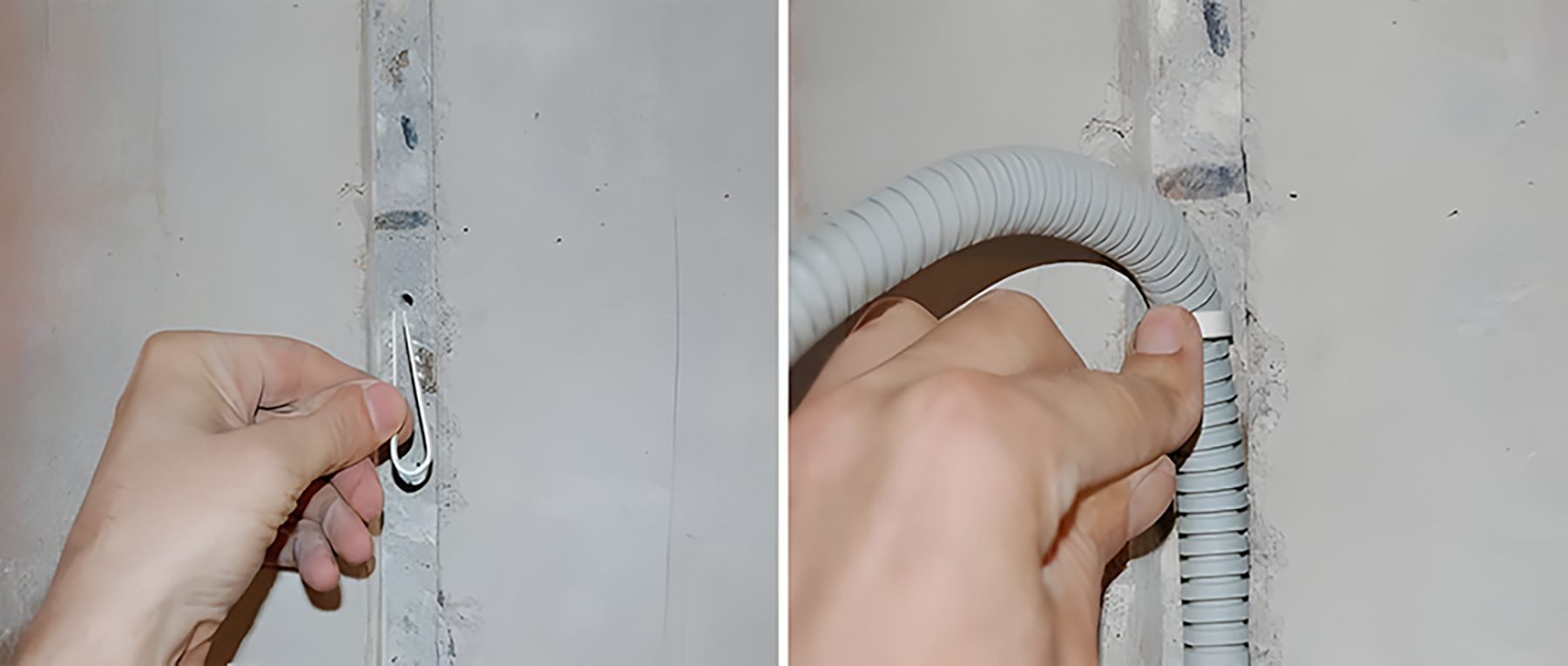

Fixarea cablurilor: cablurile trebuie fixate pe marginile șanțurilor cu ajutorul unor cleme de fixare sau benzi adezive speciale. Acestea sunt esențiale pentru a preveni deplasarea cablurilor în timpul aplicării tencuielii. Clemele trebuie plasate la intervale reglementate, pentru a menține cablurile în poziția corectă.

Tensiune și protecție: în cazul cablurilor cu tensiune mare sau al cablurilor care necesită protecție suplimentară, pot fi utilizate tuburi de protecție din material plastic sau metalic. Acestea protejează cablurile de posibile deteriorări mecanice, umiditate sau impacturi exterioare.

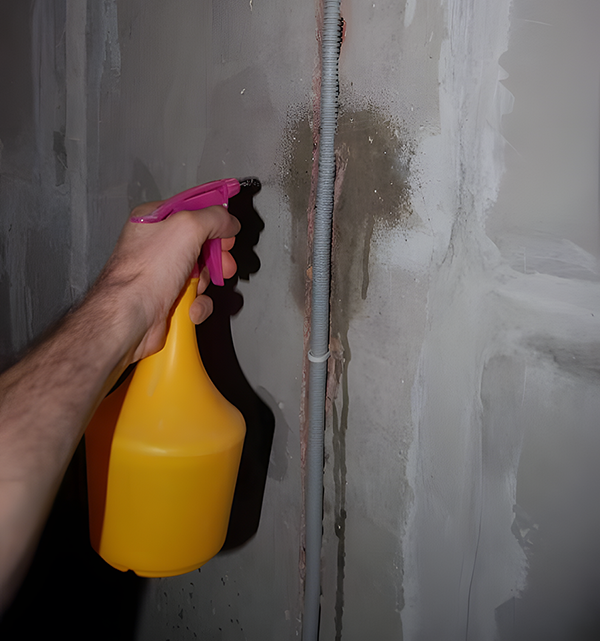

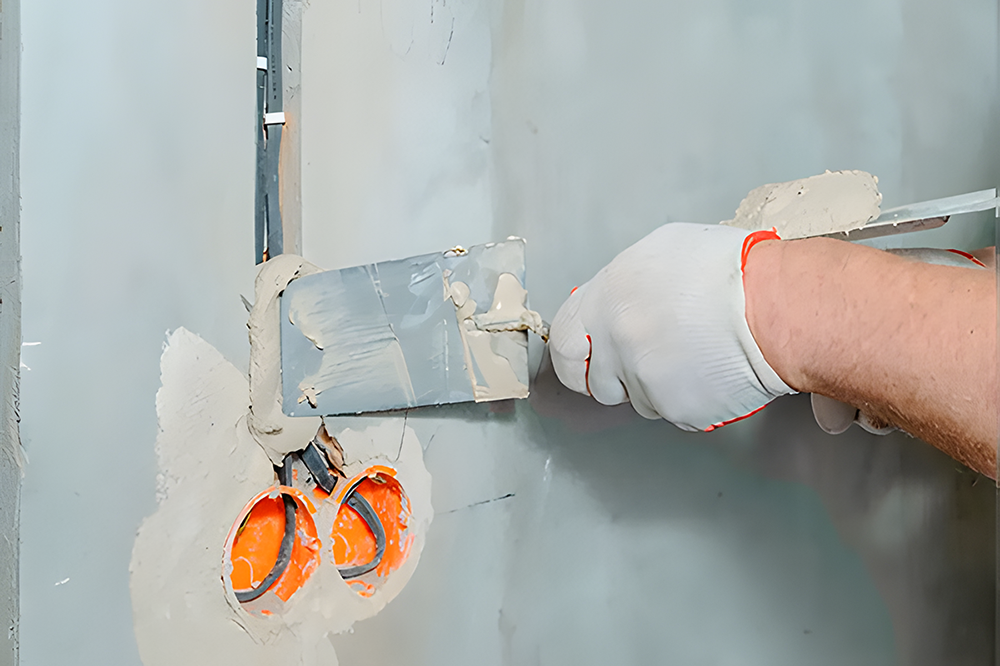

4. Tencuirea și finisarea

După ce cablurile au fost instalate corect în șanțuri și fixate, urmează aplicarea tencuielii. Este important ca tencuirea să fie executată cu grijă, astfel încât cablurile să nu fie afectate.

Aplicarea tencuielii: tencuiala este aplicată peste șanțuri, astfel încât cablurile să fie complet protejate. Este recomandat ca tencuiala să aibă o grosime suficientă pentru a proteja cablurile de lovituri și alte daune, fără a exercita o presiune excesivă asupra lor.

Evitați presiunea pe cabluri: este foarte important ca tencuirea să fie făcută într-un mod care să nu apese sau să deterioreze cablurile. De aceea, este recomandat ca tencuiala să fie aplicată treptat, evitând aplicarea unei cantități prea mari deodată.

5. Verificarea instalației și testarea

După finalizarea montajului și uscarea tencuielii, trebuie să se efectueze verificări amănunțite pentru a se asigura că instalația este corectă și funcțională:

Testarea continuității cablurilor: se verifică continuitatea cablurilor electrice, pentru a se asigura că nu există întreruperi de curent sau scurtcircuite.

Verificarea izolației: se măsoară rezistența de izolație, pentru a se asigura că aceasta este în parametrii normali și că nu există riscul de electrocutare.

Verificarea tensiunii și curentului: se verifică dacă tensiunea și curentul sunt corecte și dacă nu există fluctuații anormale, care ar putea afecta funcționarea corectă a instalației electrice.

6. Norme și reglementări

Este important ca instalarea cablurilor sub tencuială să respecte reglementările și normele tehnice de siguranță, cum ar fi:

Normele de protecție la incendiu: cablurile trebuie să fie izolate corespunzător și montate într-un mod care să prevină orice risc de incendiu.

Reglementările de protecție a muncii: lucrătorii trebuie să respecte normele SSM care se aplică la instalarea cablurilor, pentru a preveni accidentele.

Accesibilitate pentru reparații: traseele cablurilor trebuie să fie astfel planificate, încât, în cazul unor reparații, cablurile să poată fi accesate ușor.

Tehnologia poziționării cablurilor sub tencuială reprezintă o metodă eficientă și estetică de asigurare a protecției cablurilor electrice, evitând riscurile de deteriorare și oferind un aspect curat și ordonat. Este esențial ca procesul să fie realizat corect, respectând reglementările și standardele tehnice pentru siguranța pe termen lung a instalației electrice.
