Pasul filetului
Pasul filetului p reprezintă distanța dintre punctele omoloage de pe două flancuri paralele consecutive, măsurată pe o direcție paralelă cu axa piesei.
Controlul calității
Filetul se verifică după parametri geometrici și după potrivirea cu calibrele
Filetul este o nervură elicoidală dispusă pe o suprafață cilindrică sau conică. Calitatea lui depinde de respectarea parametrilor principali: pasul, înălțimea, diametrele și unghiul profilului.
Controlul filetelor se face prin metoda complexă, cu ajutorul calibrelor, sau prin metoda diferențiată, prin măsurarea separată a parametrilor.
Parametrii filetului
Dimensiunile principale definesc forma și precizia îmbinării filetate
H
Înălțimea filetului
Înălțimea teoretică H se măsoară perpendicular pe axa filetului. Înălțimea reală H1 este mai mică, deoarece vârful ascuțit al profilului este retezat.
D
Diametrele filetului
Diametrul exterior al șurubului se notează cu d, iar al piuliței cu D. Diametrul mediu se notează cu d2 pentru filet exterior și D2 pentru filet interior.
α
Unghiul profilului
Unghiul profilului α este unghiul cuprins între două flancuri adiacente ale filetului.
Metode de măsurare
Controlul poate fi complex sau diferențiat, în funcție de scopul verificării
MC
Metoda complexă
Metoda complexă constă în verificarea simultană a tuturor parametrilor filetului cu ajutorul calibrelor. Se utilizează mai ales pentru piese destinate asamblărilor filetate în producția de serie mare și de masă.
MD
Metoda diferențiată
Metoda diferențiată constă în măsurarea separată a diferiților parametri. Ea se aplică la controlul sculelor pentru filete, al calibrelor pentru filete și al pieselor filetate produse în serie mică sau unicat.
Calibre filetate
Metoda complexă verifică rapid filetul cu calibre „trece” și „nu trece”
Metoda complexă cu ajutorul calibrelor are avantajul că verificarea pieselor se face într-un timp scurt și nu necesită o calificare ridicată a controlorului.
Pentru filete interioare se folosesc calibre tampon, iar pentru filete exterioare se folosesc calibre inel. Acestea pot fi calibre „trece” (T), „nu trece” (NT) sau calibre combinate.
Regula de acceptare
Filetul este corespunzător numai dacă trece proba cu ambele calibre
T
Calibrul „trece”
Calibrul „trece” trebuie să poată fi înșurubat neforțat cu mâna pe toată lungimea filetului verificat.
NT
Calibrul „nu trece”
Calibrul „nu trece” nu trebuie să se înșurubeze sau se poate înșuruba numai parțial, cel mult 3 1/2 rotații.
Ø
Diametrul mediu nominal
La calibrele inel, partea „trece” corespunde diametrului maxim al șurubului, iar partea „nu trece” diametrului mediu minim. La calibrele tampon, partea „trece” corespunde diametrului mediu al piuliței, iar partea „nu trece” diametrului mediu maxim.
Șabloane și lere
Șabloanele verifică profilul, iar lera determină pasul filetului
Ș

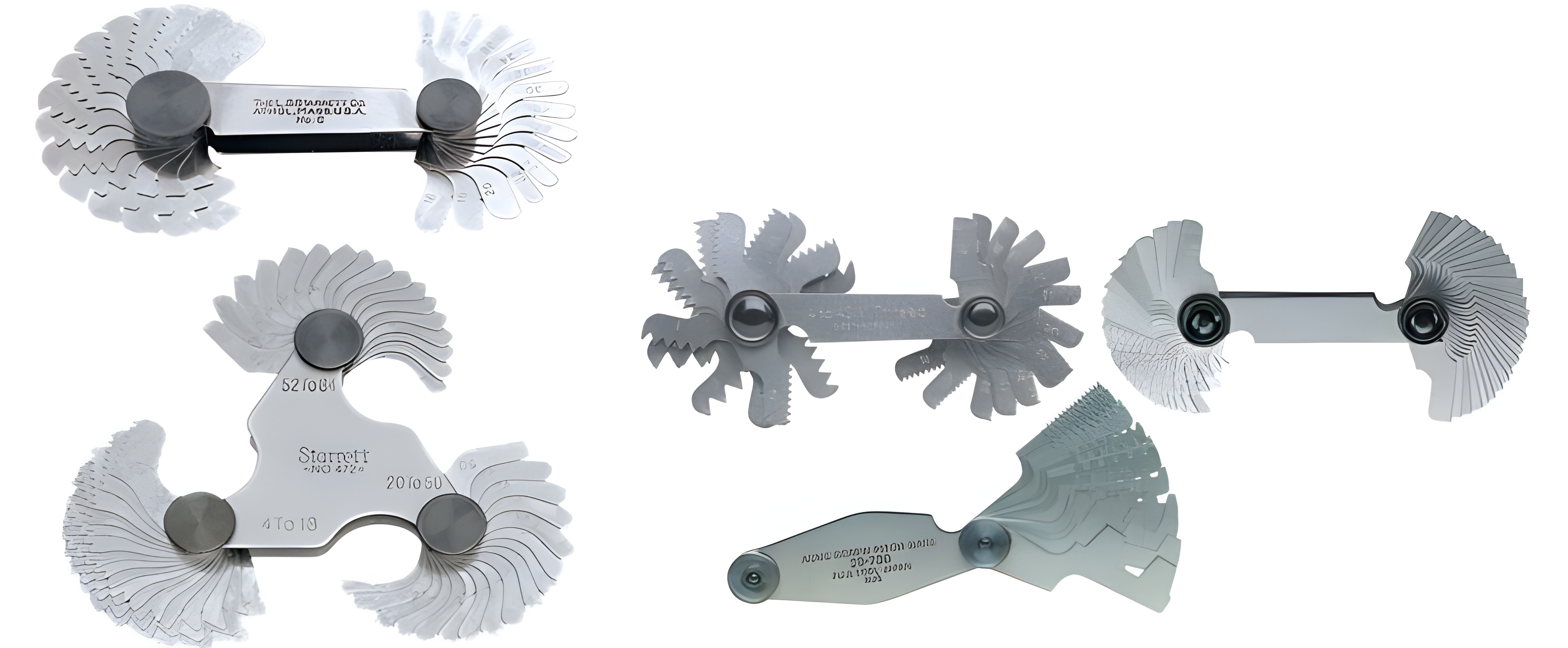

Șabloane pentru filete
Șabloanele pot avea crestături și diviziuni pentru verificarea poziției cuțitelor la prelucrarea filetelor, pentru verificarea pasului și pentru controlul filetelor triunghiulare, pătrate sau trapezoidale.
L
Lera pentru filet
Lera este o garnitură de șabloane folosită pentru verificarea și determinarea pasului filetului sau a numărului de pași pe țol, prin suprapunerea lerei pe filet.
Verificare
Întrebări pentru autoevaluare
- Care sunt parametrii filetului?
- Care sunt metodele de măsurare?
- Care sunt tipurile constructive de calibre pentru filete?
- Ce este lera?
