Clasificarea mărimilor se poate face după mai multe criterii. În funcție de relațiile care există între manifestarea proprietăților unui obiect sau eveniment și o valoare numerică sau un simbol, există:
Rol
Măsurarea mecanică susține calitatea lucrărilor și funcționarea echipamentelor
Măsurarea mărimilor mecanice este un proces esențial în industrie, inginerie și cercetare, asigurând controlul calității și buna funcționare a echipamentelor.
Măsurările mecanice se referă la determinarea unor parametri ca lungimea, masa, forța, presiunea, viteza sau accelerația.
Clasificare
Mărimile se clasifică după relația dintre proprietate și valoarea numerică
MM
Mărimi măsurabile
Sunt mărimi care pot fi evaluate cantitativ și exprimate printr-o valoare numerică raportată la o unitate.
MR
Mărimi reperabile
Sunt mărimi evaluate prin raportare la repere, scale sau poziții convenționale.
IN
Indicatori
Indicatorii exprimă o stare, o proprietate sau o comparație printr-un simbol ori printr-o valoare de referință.
Noțiuni fundamentale
Măsurarea compară o mărime necunoscută cu o unitate de referință
Măsurarea este procesul de comparare a unei mărimi necunoscute cu o unitate de referință. Elementele principale ale unei măsurători sunt:
- obiectul măsurat – caracteristica fizică ce trebuie determinată;
- instrumentul de măsură – dispozitivul utilizat pentru evaluare;
- metoda de măsurare – tehnica aplicată pentru obținerea rezultatului;
- erorile de măsurare – diferențele față de valoarea reală, care pot fi accidentale, sistematice sau grosiere.
Metode
Metodele de măsurare pot fi directe sau indirecte
DI
Metode directe
Mărimea este comparată direct cu o unitate de măsură. Un exemplu este măsurarea lungimii cu rigla.
IN
Metode indirecte
Mărimea este determinată prin măsurarea altor mărimi și aplicarea unor formule matematice. De exemplu, viteza poate fi determinată prin raportarea distanței la timp.
Mărimi mecanice
Instrumentul și metoda se aleg în funcție de mărimea de determinat
| Mărime mecanică | Instrumente | Metode |
|---|---|---|

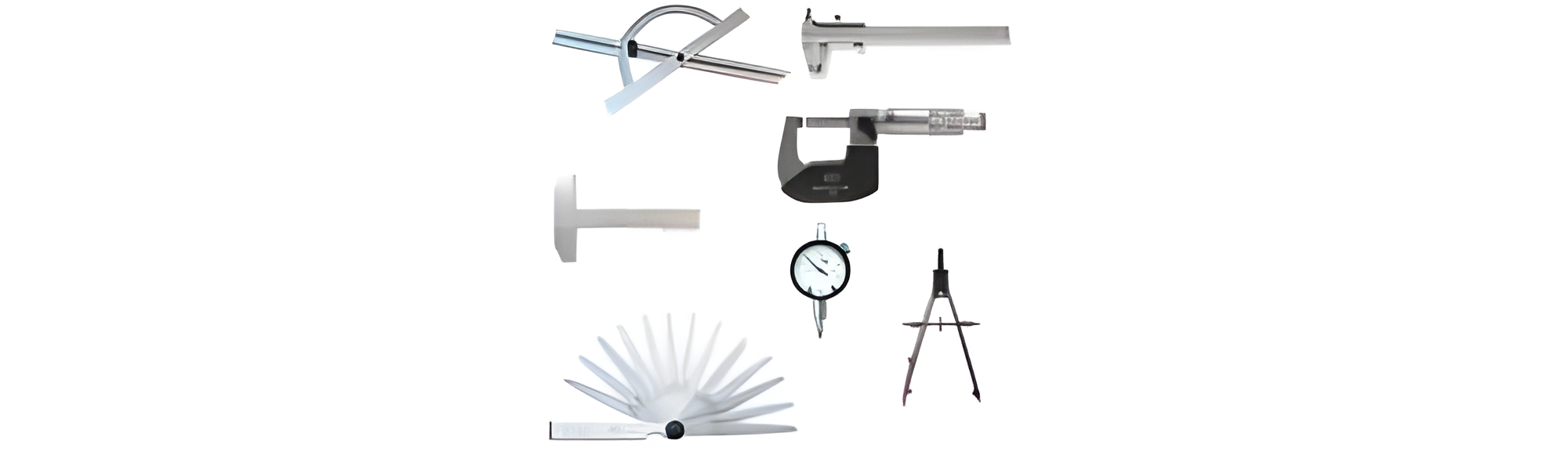

| Lungime și dimensiuni geometrice | Riglă, șubler, micrometru, comparator | Contact direct sau metode optice, precum laserul și interferometrul |

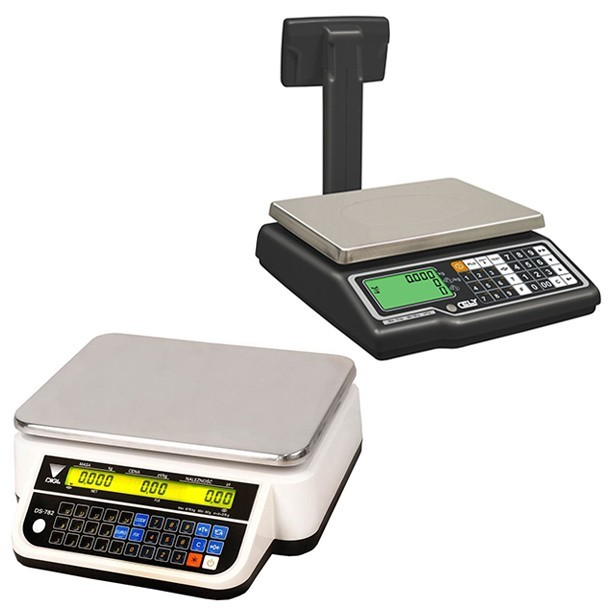

| Masă | Balanțe, cântare electronice | Cântărire directă sau indirectă, prin măsurarea forței gravitaționale |
| Forță și presiune | Dinamometre, celule de sarcină, manometre | Metode bazate pe deformarea elastică sau pe senzori piezoelectrici |
| Viteză și accelerație | Tahometre, accelerometre, radare | Metode optice, mecanice sau electronice |
| Rugozitate și profilul suprafețelor | Rugozimetre, microscoape optice, senzori laser | Contact direct sau metode optice |
Șublerul
În lăcătușerie, șublerul este un instrument frecvent pentru dimensiuni și adâncimi
Una dintre cele mai folosite metode de măsurare a mărimilor mecanice în lăcătușărie este măsurarea lungimii și dimensiunilor geometrice. Un instrument utilizat pentru măsurarea dimensiunilor unui obiect, precum diametrul sau adâncimea unei găuri, este șublerul.
C
Ciocuri scurte și lungi
Părți ale șublerului utilizate pentru măsurarea dimensiunilor exterioare sau interioare ale obiectelor.
A
Sondă pentru adâncime
Se utilizează pentru măsurarea adâncimilor obiectelor sau găurilor.
R
Rigla principală și vernierul
Rigla principală este partea fixă, marcată în milimetri sau inci. Vernierul este o scală suplimentară care permite citiri interpolare cu precizie ridicată.
F
Fixare, blocare și avans fin
Șuruburile de fixare și blocare păstrează poziția de măsurare, iar dispozitivul de avans fin ajută la ajustarea precisă în timpul utilizării.
Utilizare
Citirea corectă cere poziționare atentă
Pașii de bază pentru măsurare
- Închiderea corectă a ciocurilor: asigurarea poziționării precise a ciocurilor pe obiectul de măsurat.
- Așezarea precisă pentru evitarea erorilor de paralaxă: plasarea șublerului într-o poziție care elimină discrepanțele vizuale în timpul citirii.
Verificare
Întrebări pentru autoevaluare
- Pentru ce sunt destinate măsurările mecanice?
- Ce este măsurarea?
- Care sunt metodele utilizate pentru măsurarea mărimilor mecanice?
- Care sunt mărimile mecanice?
- Care sunt părțile componente ale șublerului?
