Unelte necesare pentru tăiere, dezizolare, îndoire, tragere, fixare, măsurare și protecție în timpul montajului conductoarelor.
Lecția 2.78
Alegerea uneltelor depinde de tipul instalației, de materialele utilizate și de operațiile executate pe cabluri și tuburi.
Context
Pentru montarea conductoarelor electrice în tuburi de protecție se folosesc unelte și scule care asigură o instalare eficientă, rapidă și sigură.
Acestea sunt necesare pentru manipularea, tăierea, îndoirea și fixarea cablurilor și tuburilor, precum și pentru protecția lor pe parcursul montajului.
Pregătirea cablurilor
Scop: tăierea cablurilor electrice la dimensiuni exacte, fără deteriorarea conductorului intern.
Tipuri: foarfeci speciale pentru cabluri sau unelte de tăiere pentru cabluri de mari dimensiuni, din cupru sau aluminiu.

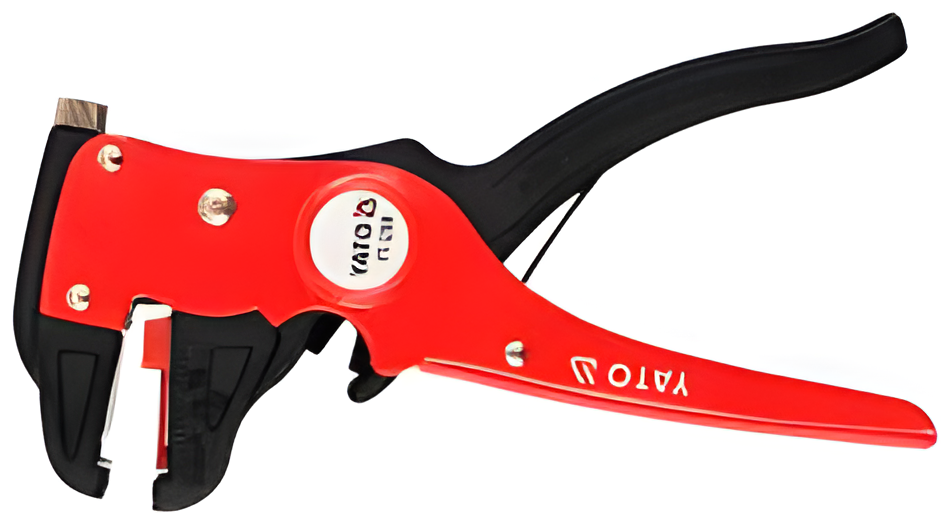

Scop: îndepărtarea izolației de pe capetele conductoarelor electrice, pentru conectarea la aparate sau borne electrice.
Tipuri: strippere manuale sau cu reglaj de adâncime, pentru a evita deteriorarea conductorului.
Tuburi și tragere cabluri
Scop: tăierea tuburilor de protecție la dimensiuni precise.
Tipuri: fierăstrău manual sau circular, în funcție de materialul tubului, precum PVC sau metal.
Scop: îndoirea tuburilor pentru a se potrivi cu configurația instalației, de exemplu unghiuri de 90° sau 45°.
Scop: facilitează introducerea cablurilor prin tuburile de protecție și ghidarea lor prin trasee lungi sau complicate.
Tipuri: rachete cu mânere lungi și capete de prindere pentru cabluri.
Protecție și verificare

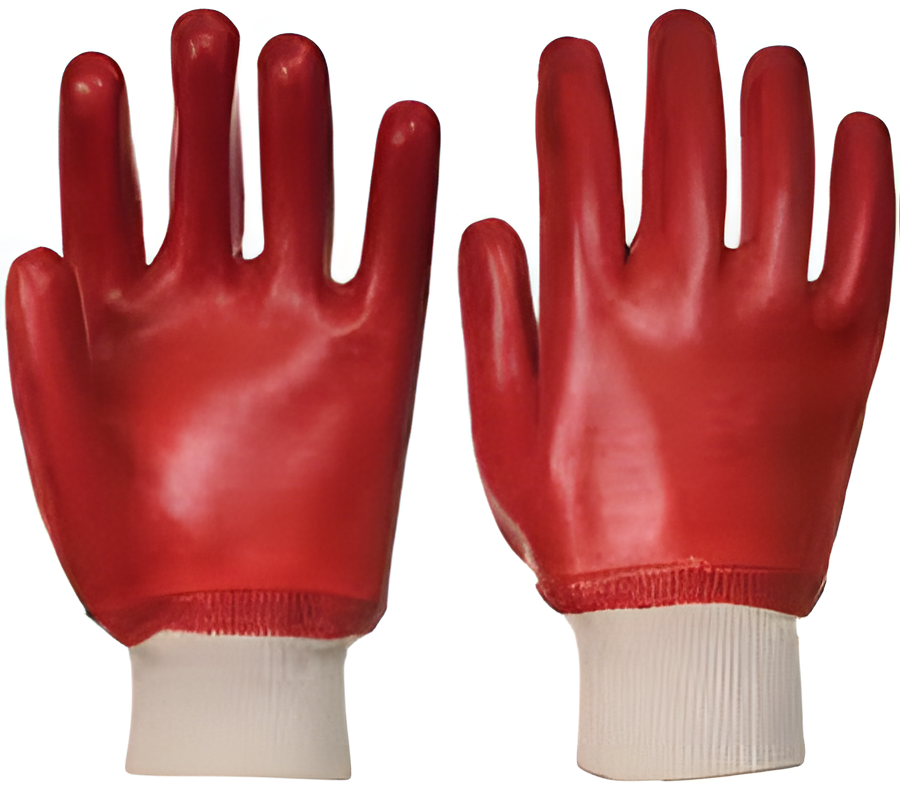

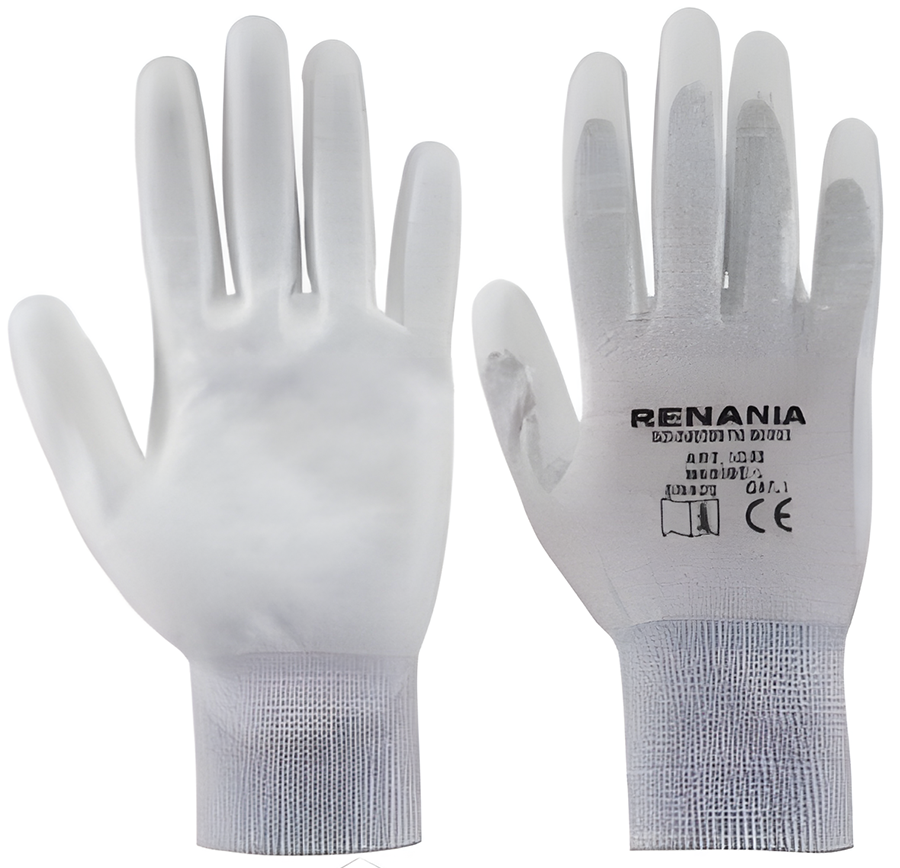

Scop: protejează mâinile lucrătorilor la manipularea cablurilor și tuburilor, mai ales când se lucrează cu materiale abrazive sau cabluri sub tensiune.
Tipuri: mănuși din cauciuc sau materiale rezistente la tăieturi.

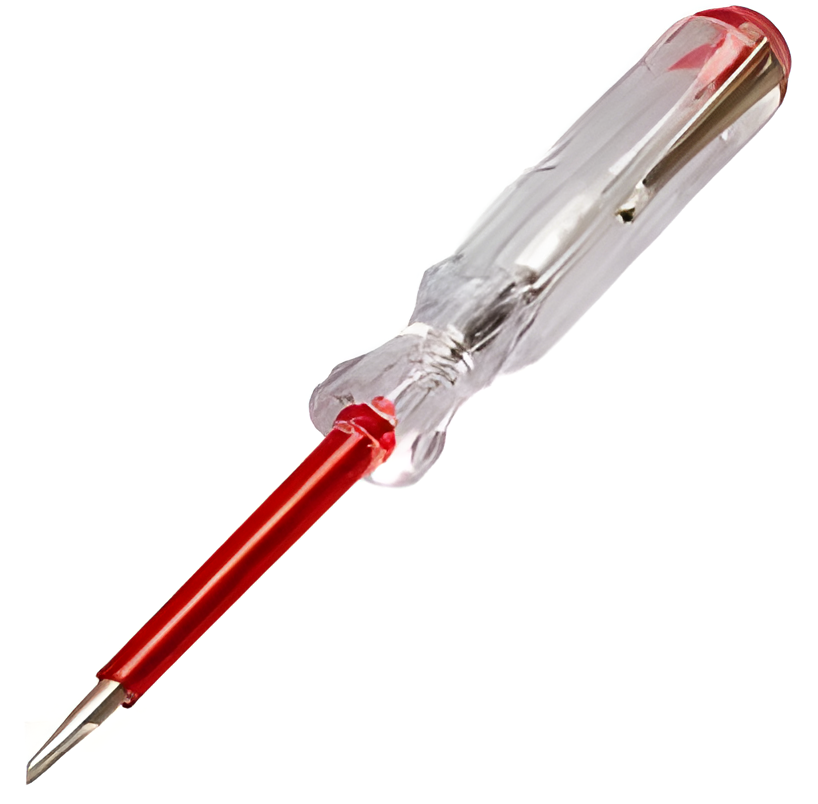

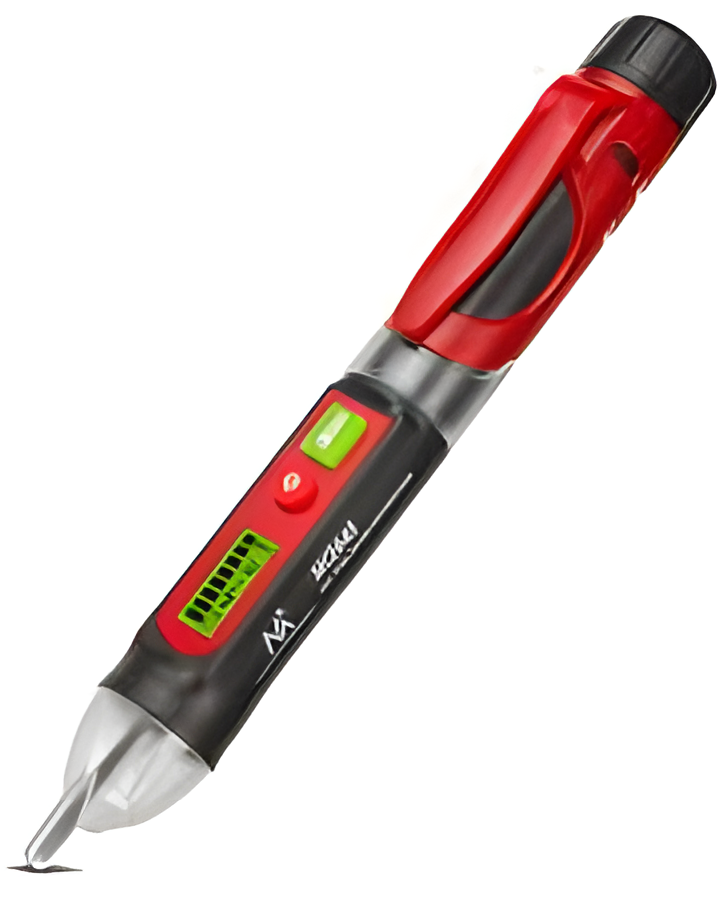

Scop: verificarea prezenței tensiunii în conductoarele deja instalate înainte de lucru.
Tipuri: detectoare de tensiune fără contact, folosite pentru identificarea tensiunii într-un cablu.
Fixare și organizare
Scop: fixarea tuburilor de protecție pe perete sau pe tavan, pentru stabilitate în timpul instalării.
Tipuri: capse manuale sau pneumatice, în funcție de dimensiunea și tipul tuburilor.
Scop: măsurarea distanțelor și verificarea montării tuburilor la poziția și unghiul dorit.
Tipuri: ruletă, nivelă cu bulă, creion sau marker de marcare.
Scop: izolarea capetelor conductoarelor sau protejarea lor împotriva deteriorării.
Tipuri: bandă izolatoare standard sau bandă din PVC, în funcție de aplicație.
Scop: tăierea precisă a tuburilor de protecție, mai ales atunci când este necesară o tăiere curată și rapidă.
Tipuri: fierăstrău cu bandă pentru metal sau plastic, folosit pentru materiale mai dure.
Scop: organizarea și derularea cablurilor în timpul instalării, pentru prevenirea răsucirii sau deteriorării.
Tipuri: rolă manuală sau suport pentru cabluri mari.
Concluzie
Aceste unelte și scule sunt esențiale pentru asigurarea unei instalări corecte, rapide și sigure a conductoarelor în tuburile de protecție.
Alegerea uneltelor potrivite depinde de tipul instalației și de materialele utilizate, precum cablurile și tuburile de protecție.
