Calitatea montării instalațiilor electrice aparente

Montarea instalațiilor electrice aparente, în special atunci când se utilizează tuburi de protecție pentru cabluri, canale și doze, implică o serie de pași și criterii tehnice care trebuie respectate pentru a asigura siguranța, durabilitatea și eficiența instalației. Calitatea montajului acestor componente se referă nu doar la aspectul estetic, ci și la respectarea standardelor tehnice și a reglementărilor de siguranță. Iată o detaliere completă a procesului de montare a instalațiilor electrice aparente care includ tuburi de protecție, canale și doze:

1. Planificarea și proiectarea instalației

Proiectul instalației: este esențial ca înainte de începerea montajului, să existe un proiect detaliat care să definească exact traseele cablurilor, amplasamentele tuburilor de protecție, canalelor și dozelor. Acest proiect trebuie să respecte reglementările tehnice, normele de siguranță și cerințele utilizatorilor.

Poziționarea tuburilor și canalelor: tuburile de protecție și canalele trebuie plasate pe trasee care permit accesul ușor în caz de întreținere sau extindere a instalației. Trebuie evitate zonele cu trafic intens sau locurile unde tuburile ar putea fi deteriorate.

Informații despre tipul de cabluri: în funcție de tipul de cabluri care vor fi montate (de exemplu cabluri de alimentare, cabluri de semnalizare etc.), trebuie selectate tuburi de protecție și canale adecvate. De exemplu, pentru cabluri de putere mare sau expuse la umiditate, se vor utiliza tuburi rezistente la coroziune și cu izolație corespunzătoare.

2. Calitatea materialelor utilizate

Tuburi de protecție pentru cabluri:

Materiale rezistente: tuburile trebuie să fie fabricate din materiale durabile și rezistente, precum PVC rigid, metalice (de exemplu aluminiu) sau tuburi din material plastic special rezistente la foc și uzură. Aceste tuburi protejează cablurile de factori mecanici, termici și chimici.

Protecția la UV: dacă instalația este montată în exterior sau în locuri cu expunere la soare, trebuie utilizate tuburi de protecție rezistente la radiațiile UV, pentru a preveni degradarea materialului.

Tipul de izolație: tuburile trebuie să aibă o izolație adecvată, pentru a preveni contactul accidental cu conductoarele electrice. De asemenea, tuburile trebuie să asigure o izolație corespunzătoare între cabluri și părțile metalice ale construcției.

Canale de cablu:

Canale de cablu din PVC sau metal: canalele trebuie să fie de tipul și dimensiunea potrivită pentru cablurile care urmează să fie montate. Acestea trebuie să fie rezistente și să permită un flux bun de aer pentru răcirea cablurilor.

Canale cu capac: canalele trebuie să aibă capace care să protejeze cablurile de praf, umiditate și mecanisme externe. Capacele trebuie să fie ușor de deschis pentru întreținere sau schimbarea cablurilor.

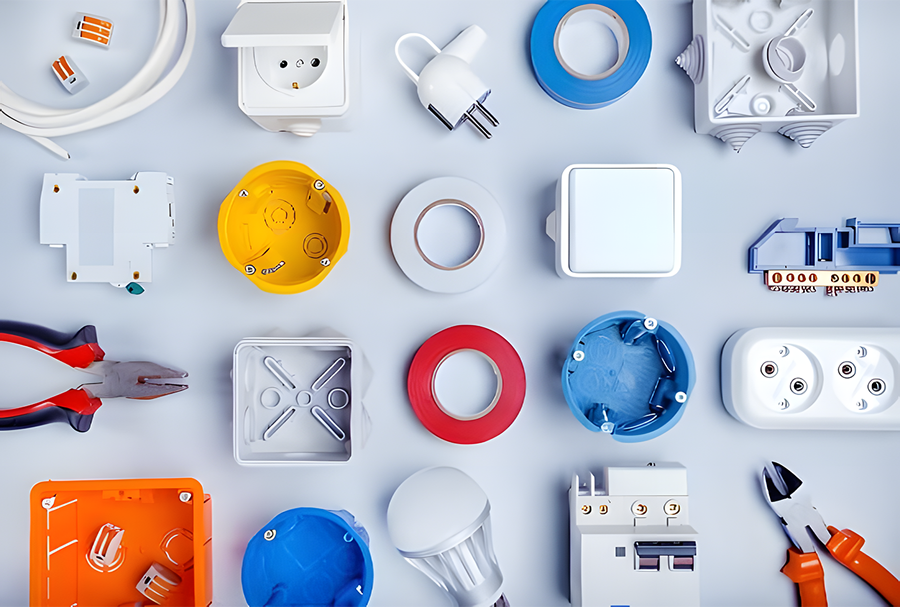

Doze de distribuție și de conexiuni:

Materiale durabile și izolate: dozele trebuie să fie confecționate din materiale de calitate, cum ar fi plastic rezistent la foc sau metal cu protecție la coroziune, și trebuie să ofere un spațiu suficient pentru a acomoda în siguranță conexiunile electrice.

Mărimea dozelor: doza trebuie să aibă dimensiuni suficiente pentru a permite o conexiune corectă și pentru a evita aglomerarea cablurilor în interiorul dozei, ceea ce poate duce la suprasarcină sau la riscuri de scurtcircuit.

Întreținerea accesibilă: doza trebuie să fie ușor accesibilă pentru inspecție și întreținere, fără a necesita intervenții complicate.

3. Montarea tuburilor de protecție și a canalelor

Instalarea tuburilor de protecție:

Fixarea corectă a tuburilor: tuburile de protecție trebuie fixate pe suporturi solide (de exemplu, cleme sau suporturi metalice), la distanțe reglementate, pentru a preveni alunecarea sau distrugerea acestora. Aceste fixări trebuie făcute cu precizie, respectând distanțele corespunzătoare între suporturi (de regulă, la fiecare 50 cm pentru tuburile mici și la distanțe mai mari pentru tuburile de mari dimensiuni).

Conformitatea traseului: traseul tuburilor trebuie ales astfel încât să evite zonele cu risc mecanic (colțuri ascuțite, trafic intens) și să permită o instalare simplă și o întreținere ușoară.

Evitarea îndoiturilor excesive: tuburile nu trebuie îndoite excesiv sau montate în unghiuri prea strânse, deoarece acest lucru poate deteriora cablurile din interior.

Montarea canalelor de cablu:

Fixarea canalelor pe pereți: canalele de cablu trebuie montate pe suprafețe plane, astfel încât cablurile să fie protejate și să nu interfereze cu alte instalații. Canalele trebuie montate la unghiuri drepte și să urmeze linia pereților sau a structurilor.

Dimensiunea canalelor: dimensiunile canalelor de cablu trebuie alese astfel încât să asigure suficient spațiu pentru cabluri, fără a le suprasolicita sau înghesui. Cablurile trebuie să aibă suficient spațiu pentru a se răci și a nu se suprasolicita la trecerea curentului.

Capacele canalelor: capacele trebuie montate corect, fără a lăsa spații libere prin care să pătrundă praf sau umiditate. În plus, capacele trebuie să poată fi scoase ușor pentru întreținerea instalației sau înlocuirea cablurilor.

4. Montarea dozelor electrice

Locul de montaj al dozelor: dozele trebuie amplasate într-un loc ușor accesibil și vizibil, astfel încât să poată fi verificate și întreținute fără dificultăți. Acestea trebuie montate la o înălțime standard și să nu fie amplasate în zone cu umiditate ridicată sau în locuri care ar pune în pericol utilizatorii.

Fixarea dozelor: dozele trebuie fixate pe suprafața dată (pe pereți sau pe tavan), folosind șuruburi sau suporturi adecvate. Trebuie evitate montările în colțuri sau în zone unde pot fi accesate accidental, de exemplu de copii.

Conexiuni corecte: toate conexiunile electrice din doze trebuie realizate conform standardelor de siguranță, cu borne de calitate și cu conexiuni sigure. Nu trebuie să existe contacte libere sau neizolate.

5. Siguranța și protecția la electrocutare

Izolația: atât tuburile, canalele, cât și dozele trebuie să fie complet izolate, pentru a preveni orice contact accidental cu cablurile electrice sau alte componente active. Orice componentă metalică a sistemului (în cazul canalelor metalice) trebuie să fie legată la pământ, pentru a preveni riscurile de electrocutare.

Întreținerea periodică: după finalizarea montajului, instalația trebuie să fie inspectată periodic, pentru a verifica dacă există eventuale deteriorări ale tuburilor de protecție, canalelor sau dozelor. Aceste inspecții trebuie efectuate cel puțin o dată pe an sau mai frecvent, în funcție de condițiile de utilizare.

6. Testarea instalației electrice

După montajul tuturor componentelor, este esențial să se efectueze teste pentru a verifica continuitatea circuitelor, izolația cablurilor și performanța protecțiilor electrice. Verificarea periodică asigură siguranța și fiabilitatea instalației pe termen lung.

Calitatea montării instalațiilor electrice aparente care includ tuburi de protecție, canale și doze depinde de respectarea normelor tehnice, alegerea materialelor de calitate, executarea corectă a montajului și test.
