Clasificarea și destinația stâlpilor pentru liniile electrice aeriene

Stâlpii pentru liniile electrice aeriene sunt necesari în infrastructura sistemelor de distribuție a energiei electrice, asigurând transportul electricității de la stațiile de transformare către consumatori. Aceștia sunt elemente structurale care susțin firele electrice și, de asemenea, sunt responsabili pentru menținerea integrității și stabilității liniei electrice în fața diferitelor condiții meteorologice și a altor factori de mediu. Clasificarea stâlpilor pentru liniile electrice aeriene se face în funcție de mai mulți factori, inclusiv materialul din care sunt confecționați, dimensiunile acestora, tipul de linie pe care o susțin și condițiile de utilizare specifice.

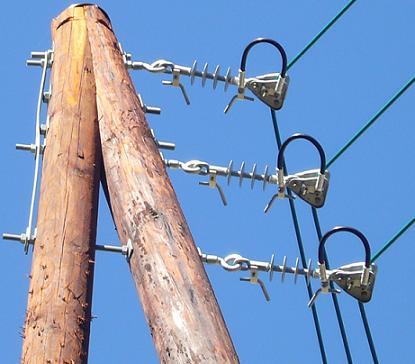

Stâlpii pentru liniile electrice aeriene sunt clasificați în funcție de materialul din care sunt fabricați, cel mai frecvent fiind folosiți stâlpi din lemn, beton, metal sau fibră de sticlă. Stâlpii din lemn (Figura 5.56) sunt cei mai vechi și sunt utilizați, în principal, pentru linii electrice de joasă tensiune, deoarece sunt mai economici, mai ușor de instalat și de întreținut. Sunt făcuți din lemn de esență tare, precum stejarul sau bradul, și sunt tratați cu soluții speciale pentru a preveni degradarea și atacul insectelor. De asemenea, sunt adesea utilizați în zonele rurale sau în locuri unde infrastructura este mai puțin solicitată.

Stâlpii din beton (Figura 5.57) sunt mai rezistenți și mai durabili decât cei din lemn, motiv pentru care sunt adesea utilizați în linii electrice de medie și înaltă tensiune. Sunt confecționați din beton armat și sunt proiectați să reziste la condiții meteorologice extreme, cum ar fi vânturi puternice sau furtuni. Stâlpii din beton au o durată de viață mai mare decât cei din lemn și sunt frecvent utilizați în zonele urbane sau în zonele cu trafic intens de energie electrică. În plus, necesită mai puțină întreținere și sunt mai puțin susceptibili la deteriorări mecanice sau biologice.

Stâlpii metalici (Figura 5.58), confecționați din oțel sau alte aliaje metalice, sunt utilizați pentru liniile electrice de înaltă tensiune, datorită rezistenței și durabilității lor. Aceste tipuri de stâlpi sunt potrivite pentru zonele industriale sau pentru zonele unde sunt necesare linii electrice care să transporte cantități mari de energie electrică. Stâlpii metalici sunt mai scumpi decât cei din beton sau lemn, dar oferă o rezistență mai mare și o durată de viață semnificativ mai lungă, fiind mai puțin susceptibili la deteriorări provocate de corozie sau alte condiții de mediu.

Stâlpii din fibră de sticlă (Figura 5.59) sunt o opțiune recentă, având avantajul unei greutăți reduse și al unei rezistențe foarte bune la condițiile meteorologice extreme, inclusiv la acțiunea corozivă a mediului marin. Acest tip de stâlpi sunt utilizați în zonele unde condițiile atmosferice sunt mai dure, cum ar fi în apropierea mării sau în zonele cu umiditate ridicată. Stâlpii din fibră de sticlă au o conductivitate electrică scăzută, ceea ce face ca aceștia să fie mai siguri pentru transportul energiei electrice.

În funcție de destinația și tipul de linie electrică pe care o susțin, stâlpii sunt împărțiți în mai multe categorii. Cele mai comune sunt liniile de joasă, medie și înaltă tensiune. Liniile de joasă tensiune sunt utilizate pentru distribuția electricității către consumatori casnici și sunt susținute, de obicei, de stâlpi din lemn sau beton. Aceste linii au tensiuni de până la 1 kV și sunt proiectate pentru a transporta energie electrică pe distanțe scurte în zonele rezidențiale și rurale.

Liniile de medie tensiune sunt folosite pentru a transporta energia electrică de la stațiile de transformare către substațiile locale sau pentru a alimenta zone industriale mai mari. Aceste linii au tensiuni între 1 kV și 36 kV și necesită stâlpi din beton, metal sau fibră de sticlă, care sunt mai rezistenți și pot suporta greutăți mai mari. Aceste tipuri de linii sunt adesea amplasate în zonele urbane sau în apropierea zonelor industriale, unde este necesar un transport eficient al energiei electrice pe distanțe mai mari.

Liniile de înaltă tensiune sunt folosite pentru a transporta energie electrică pe distanțe lungi, de la centralele electrice către stațiile de transformare sau între diferite regiuni. Aceste linii au tensiuni care pot depăși 36 kV și necesită stâlpi din oțel sau beton armat, care sunt capabili să suporte sarcini mari și să reziste la condiții meteorologice extreme. Stâlpii pentru aceste linii sunt proiectați să fie mai înalți și mai puternici, pentru a preveni riscurile de rupere sau înclinare a acestora în timpul furtunilor sau altor fenomene naturale.

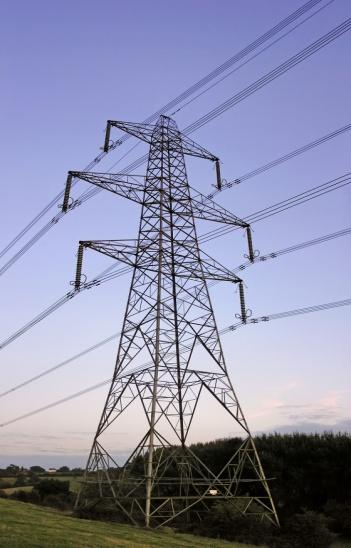

În afară de clasificarea în funcție de materialul de fabricație și de destinație, stâlpii pentru liniile electrice aeriene pot fi clasificați în funcție de dimensiunile și forma lor. De exemplu, stâlpii pot avea forme variate: cilindrice (Figura 5.60), prismatice (Figura 5.61) sau conice (Figura 5.62), iar dimensiunile acestora sunt alese în funcție de tipul de linie și de condițiile de teren pe care trebuie să fie instalați. Stâlpii mai înalți sunt folosiți în zonele cu terenuri mai accidentate sau unde este necesară o distanță mai mare între stâlpi, în timp ce stâlpii mai joși sunt utilizați în zonele cu teren plat.

Un alt aspect important în ceea ce privește exploatarea stâlpilor pentru liniile electrice aeriene este întreținerea acestora. În funcție de materialul de fabricație și de tipul de linie pe care îl susțin, stâlpii necesită o monitorizare periodică, pentru a verifica starea lor și a preveni eventualele deteriorări. De exemplu, stâlpii din lemn pot fi supuși la pot fi afectați de atacul insectelor xilofage (carii de lemn) și de procesele de degradare cauzate de umiditate, ceea ce conduce la reducerea durabilității. Stâlpii din beton și metal pot fi afectați de coroziune, în special în zonele cu condiții de mediu extreme. Stâlpii din fibră de sticlă, deși sunt mai rezistenți, pot fi afectați de expunerea prelungită la radiații ultraviolete, ceea ce poate duce la degradarea materialului.

În concluzie, stâlpii pentru liniile electrice aeriene sunt esențiali pentru funcționarea sistemelor de distribuție a energiei electrice, iar clasificarea acestora în funcție de material, destinație și condiții de utilizare este importantă pentru a asigura un transport eficient și sigur al energiei electrice. Alegerea tipului corect de stâlp este crucială pentru menținerea integrității liniei electrice și pentru prevenirea defectelor care ar putea duce la întreruperea furnizării de energie electrică. În plus, întreținerea și monitorizarea regulată a stâlpilor sunt importante pentru a preveni daunele și a prelungi durata lor de viață.
