Parametrii panourilor fotovoltaice

Performanța și caracteristicile unui panou fotovoltaic sunt evaluate printr-o serie de parametri tehnici esențiali. Acești parametri permit proiectanților și utilizatorilor să înțeleagă comportamentul panourilor în diferite condiții și să selecteze cele mai potrivite panouri pentru aplicația dorită.

În continuare sunt analizați cei mai importanți parametri care descriu un panou fotovoltaic și rolul lor în dimensionarea și evaluarea unui sistem solar.

1. Puterea maximă (\(P_{mpp}\)) reprezintă puterea maximă pe care panoul o poate genera în condiții standard de testare (STC: radiație de 1.000 W/m², temperatură de 25°C, spectru AM 1.5). Unitatea de măsură a \(P_{mpp}\) este watt (W). \(P_{mpp}\) este principalul indicator al performanței panoului și este utilizat pentru compararea între modele.
2. Tensiunea la punctul de putere maximă (\(V_{mpp}\)) este tensiunea la care panoul produce puterea maximă. Unitatea de măsură a \(V_{mpp}\) este volt (V). \(V_{mpp}\) este crucială pentru compatibilitatea cu invertorul sau cu alte echipamente.
3. Curentul la punctul de putere maximă (\(I_{mp}\)) este curentul corespunzător puterii maxime. Unitatea de măsură este amper (A). Se ia în calcul la dimensionarea cablurilor și componentelor sistemului.
4. Tensiunea în circuit deschis (\(V_{oc}\)) este tensiunea maximă pe care panoul o generează fără nicio sarcină conectată. Unitatea de măsură este volt (V). Se utilizează la dimensionarea sistemului de protecție și la determinarea limitelor invertorului.
5. Curentul de scurtcircuit (\(I_{sc}\)) este curentul maxim pe care panoul îl poate furniza atunci când bornele sunt scurtcircuitate. Unitatea de măsură este amper (A). Este important pentru proiectarea siguranțelor și cablurilor de protecție.
6. Eficiența panoului fotovoltaic este raportul dintre energia electrică produsă și energia solară incidentă pe suprafața panoului. Eficiența panoului se stabilește după formula: \(\eta = \left(\frac{P_{mpp}}{S \cdot 1000\,\mathrm{W/m^2}}\right) \times 100\). Eficiența panoului este un indicator al performanței globale și al utilizării eficiente a spațiului.
7. Factorul de umplere (Fill Factor, \(FF\)) măsoară calitatea curbei \(I-V\) și eficiența celulei. Factorul de umplere se calculează conform relației: \(FF = \frac{P_{mpp}}{V_{oc} \times I_{sc}}\). Valorile tipice pentru \(FF\) sunt 0.7-0.85 (cu cât \(FF\) este mai aproape de 1, cu atât este mai performant panoul).
8. Coeficienții de temperatură indică variația parametrilor panoului (\(P_{mpp}\), \(V_{oc}\), \(I_{sc}\)) în funcție de schimbările de temperatură. Coeficientul de temperatură se exprimă în %/°C. Panourile cu coeficienți mai mici au performanțe mai bune în condiții de temperatură ridicată.
9. Durata de viață și degradarea anuală reprezintă rata anuală de reducere a performanței panoului, exprimată procentual. Valoarea tipică este de 0,5%-0,8% pe an. Durata de viață și degradarea anuală determină rentabilitatea pe termen lung a panoului.
10. Toleranța de putere este intervalul în care puterea reală a panoului poate varia față de valoarea nominală.
11. Tipul de cuplare se referă la metoda prin care panoul fotovoltaic este conectat în circuit sau la alte echipamente din sistemul fotovoltaic. Cuplarea electrică descrie tipul de conectori folosiți pentru a lega panoul la alte componente (ex.: MC4, conectori standard în industria solară, rezistenți la apă și la praf). Cuplarea mecanică se referă la sistemul de prindere a panoului pe structura de montaj (suporturi fixe, trackere solare sau alte sisteme de instalare). Tipul de cuplare electrică asigură compatibilitatea între panouri și celelalte componente, precum invertorul sau regulatorul. Tipul de cuplare mecanică influențează stabilitatea și eficiența instalației în condiții climatice variabile.
12. Intervalul de temperaturi de funcționare indică gama de temperaturi în care panoul fotovoltaic poate funcționa în condiții optime fără riscul deteriorării. Este specificat de producător și exprimat în grade Celsius (°C). Panourile pot produce mai puțină energie la temperaturi ridicate din cauza efectului de supraîncălzire (coeficient de temperatură). Materialele din panou (sticlă, celule fotovoltaice, rame) trebuie să reziste expunerii prelungite la extremele de temperatură. Un interval adecvat asigură performanța panoului în funcție de condițiile climatice specifice regiunii de instalare.
13. Rezistența la vânt și zăpadă definește cât de bine poate panoul să suporte presiunea exercitată de vânt puternic și de greutatea zăpezii acumulate. Este exprimată în unități de presiune, cum ar fi pascal (Pa). Rezistența la vânt și zăpadă contribuie la durabilitatea și siguranța panourilor, fiind un criteriu de selecție important pentru instalările în zone cu condiții meteorologice extreme.
14. Tipul panoului fotovoltaic indică tehnologia și materialele utilizate în fabricarea acestuia, influențând performanța, eficiența, durabilitatea și costul. Există mai multe tipuri principale de panouri fotovoltaice, fiecare cu caracteristici distincte: monocristaline, policristaline, amorfe etc. Tipul panoului fotovoltaic oferă informații esențiale pentru dimensionarea și optimizarea sistemului fotovoltaic.
15. Dimensiunile panoului fotovoltaic.
16. Masa panoului fotovoltaic.
17. Certificarea panoului fotovoltaic reprezintă procesul de verificare și validare a conformității panoului cu standardele internaționale și naționale de calitate, siguranță, performanță și durabilitate. Acest proces este realizat de organisme independente și recunoscute la nivel global pentru a asigura că panoul îndeplinește criteriile necesare de utilizare în diverse aplicații.

În descrierea panourilor fotovoltaice, se folosesc frecvent abrevieri care reprezintă parametrii tehnici, specificațiile și caracteristicile importante ale acestora. Aceste abrevieri sunt standardizate pentru a oferi utilizatorilor informații clare și concise.

Abrevieri comune și semnificațiile lor:

1. Parametrii tehnici de performanță
   • \(P_{max}\) (Maximum Power): Puterea maximă pe care panoul o poate genera în condiții standard de testare (STC), exprimată în wați (W).
   • \(V_{oc}\) (Open Circuit Voltage): Tensiunea circuitului deschis, adică tensiunea maximă generată de panou atunci când circuitul este deschis (fără consumator).
   • \(I_{sc}\) (Short Circuit Current): Curentul de scurtcircuit, adică curentul maxim care trece prin panou atunci când bornele sunt scurtcircuitate.
   • \(V_{mp}\) (Voltage at Maximum Power): Tensiunea la care panoul produce puterea maximă.
   • \(I_{mp}\) (Current at Maximum Power): Curentul la care panoul produce puterea maximă.

2. Condiții de testare
   • STC (Standard Test Conditions): Condiții standard utilizate pentru testarea panoului, incluzând:
     • radiație solară de 1.000 W/m²;
     • temperatură a celulelor de 25°C;
     • masă aeriană (AM) de 1.5 (un standard pentru lumina solară).
   • NOCT (Nominal Operating Cell Temperature): Temperatura nominală de funcționare a celulei, determinată în condiții reale (radiație solară de 800 W/m², temperatură ambientală de 20°C, vânt de 1 m/s).

3. Specificații mecanice și electrice
   • \(FF\) (Fill Factor): Factorul de umplere, un indicator al eficienței panoului în conversia puterii, exprimat în procente.
   • \(\eta\) (Efficiency): Eficiența panoului, exprimată în procente (%), indicând cât de bine convertește lumina solară în energie electrică.
   • \(T_c\) (Temperature Coefficient): Coeficientul de temperatură, indicând variația performanței panoului în funcție de temperatură, exprimată în %/°C.

4. Specificații fizice
   • IP (Ingress Protection): Gradul de protecție al panoului împotriva pătrunderii prafului și a apei (ex.: IP65, IP67).
   • Kg/m²: Greutatea specifică a panoului raportată la suprafață.

5. Alte abrevieri importante
   • MTBF (Mean Time Between Failures): Timpul mediu între defecțiuni, utilizat pentru a indica durabilitatea produsului.
   • TUV (Technischer Überwachungsverein): Certificare europeană pentru siguranță și performanță.
   • UL (Underwriters Laboratories): Certificare pentru siguranță electrică în America de Nord.
   • CE (Conformité Européenne): Marcaj care indică conformitatea cu standardele Uniunii Europene.
   • SC: Short Circuit – scurtcircuit.
   • OC: Open Circuit – mers în gol.
   • MPP: Maximum Power Point – punctul de putere maximă.

Aceste abrevieri ajută:

• utilizatorii și instalatorii: să înțeleagă specificațiile tehnice pentru a selecta panoul potrivit;
• la compararea produselor: permit compararea facilă între diferite modele de panouri;
• la respectarea cerințelor: garantează că panourile respectă normele și reglementările locale sau internaționale.

Familiarizarea cu aceste abrevieri este esențială pentru orice persoană care lucrează cu sisteme fotovoltaice.

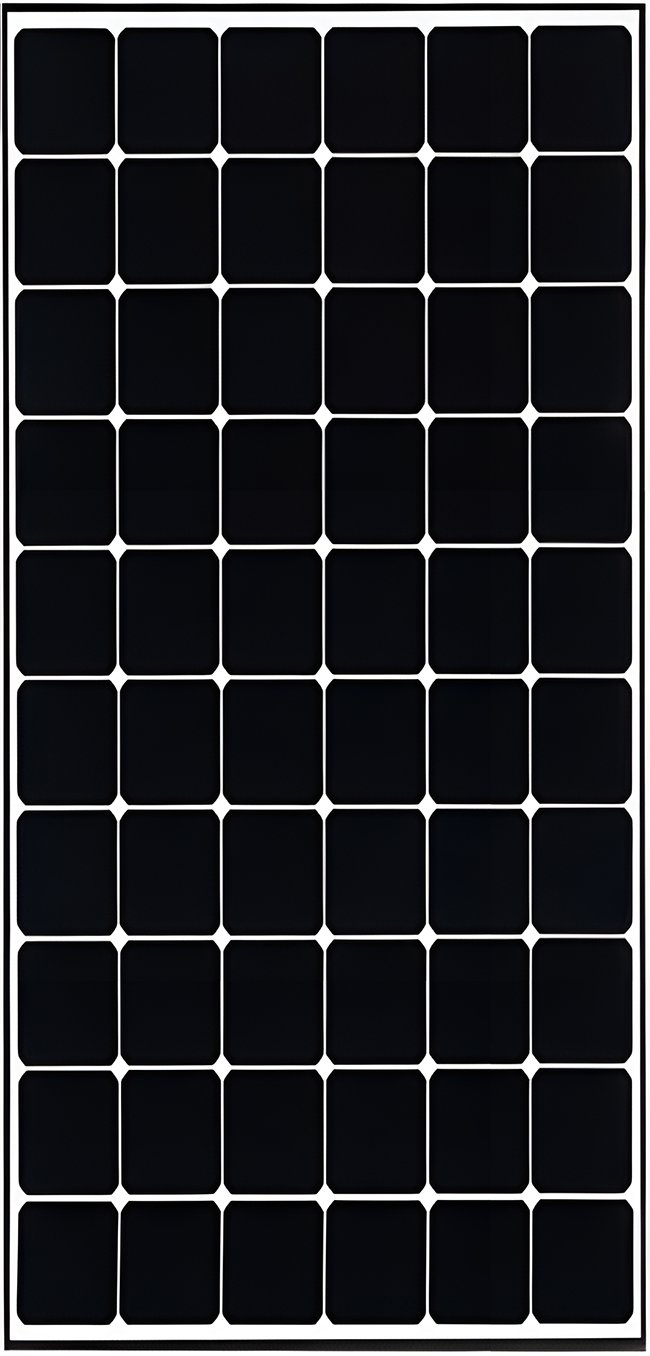

Descrierea parametrilor panoului fotovoltaic

	Parametrii electrici
	Model: RSM120-6-325M
	Valoare puterii de ieșire Pout: 325 W
	Numărul de celule per panou: 120 cell
	Eficiența maximă: 19.3 %
	Valoarea maximă a tensiunii sistemului PV: 1500 Vc.c.
	Tensiunea de mers în gol: Voc = 40.10 V
	Valoarea curentului de scurt circuit: Is.c.= 10.20 A
	Valoarea maximă a tensiunii în sarcină: Vm.p.p = 33.90 V
	Valoarea maximă a curentului pe sarcină: Im.p.p = 9.60 A
	Datele tehnice:
	Tipul celulelor solare: Monocristaline 9BB
	Configurația celulelor fotovoltaice: 120 (6×10 + 6×10)
	Dimensiunile modulului PV: 1689x996x35 mm
	Greutatea modul PV: 19.5 kg
	Grosimea stratului de protecție: 3.2 mm Tempered ARC glass
	Materialul carcasei PV: Aluminiu anodat (type 6063T5)
	Cutia de conectare a terminalelor: IP68, 1500 Vc.c., 3 schottky bypass diodes
	Fir electric recomandat: 4.0 mm2 (12 AWG)
	Terminal de conectare recomandat: Risen Twinsel PV-SY02, IP68
	Valoarea curentului recomandat pentru siguranța fuzibilă de protecție: 20A
Datele sunt specific pentru condițiile precum: Iradiația=1000W/m2, temperatura celulelor = 25 C.

Puterea generată de modulele PV variază de la câțiva wați (între 20 și 60 Wp) până la 300, 350 Wp, în funcție de mărimea și tehnologia panoului. Modulele de puteri mici sunt, de obicei, folosite în aplicații autonome, acolo unde necesarul de putere este mic. Modulele pot fi dimensionate pentru instalarea rapidă în orice locație. Sunt robuste, fiabile și rezistente la intemperii. Producătorii de module, de regulă, garantează o putere generată de 80% chiar și după 20, 25 de ani de folosință. Durata de viață a unui modul este, de obicei, de circa 25 de ani și poate ajunge chiar la peste 30 de ani.

Panourile solare au diferite nivele de tensiune. În general, cele cu 12 sau 24 de volţi sunt preferate pentru ieșirea sistemelor de rețea cu baterii. Alte panouri solare au tensiuni nominale mai puţin comune, cum ar fi 18, 42, chiar şi 60 de volţi. Aceste module sunt, de obicei, folosite în aplicaţii rețea-legată pentru a se adapta la rețeaua-invertoare conectată. Panourile solare pot fi utilizate singure sau combinate în reţele de cabluri. Preţul modulelor fotovoltaice mari, rezidenţiale sau comerciale, poate varia între 2,20 şi 3,40 USD per watt evaluat.

Parametrii care descriu panourile fotovoltaice sunt critici pentru înțelegerea performanței acestora și pentru integrarea lor într-un sistem solar. Analiza detaliată a acestor parametri ajută la alegerea optimă a panourilor, la dimensionarea corectă a componentelor și la maximizarea eficienței energetice. Înțelegerea diferențelor dintre condițiile ideale și cele reale este vitală pentru implementarea unui sistem fotovoltaic eficient și durabil.
