Tipuri de cutii și doze pentru instalațiile electrice aparente

În instalațiile electrice aparente, cutiile și dozele sunt elemente pentru protecția, distribuția și conexiunile cablurilor electrice. Acestea sunt utilizate pentru a proteja cablurile de deteriorare, pentru a permite realizarea legăturilor electrice și pentru a proteja utilizatorii de contactul cu componentele electrice. Iată o clasificare detaliată a acestora și destinația lor:

1. Cutii de distribuție aparente (sau doze de distribuție)

Destinație: utilizate pentru a aduna și a distribui circuitele electrice în cadrul unei instalații, asigurând legătura între diferite părți ale instalației electrice.

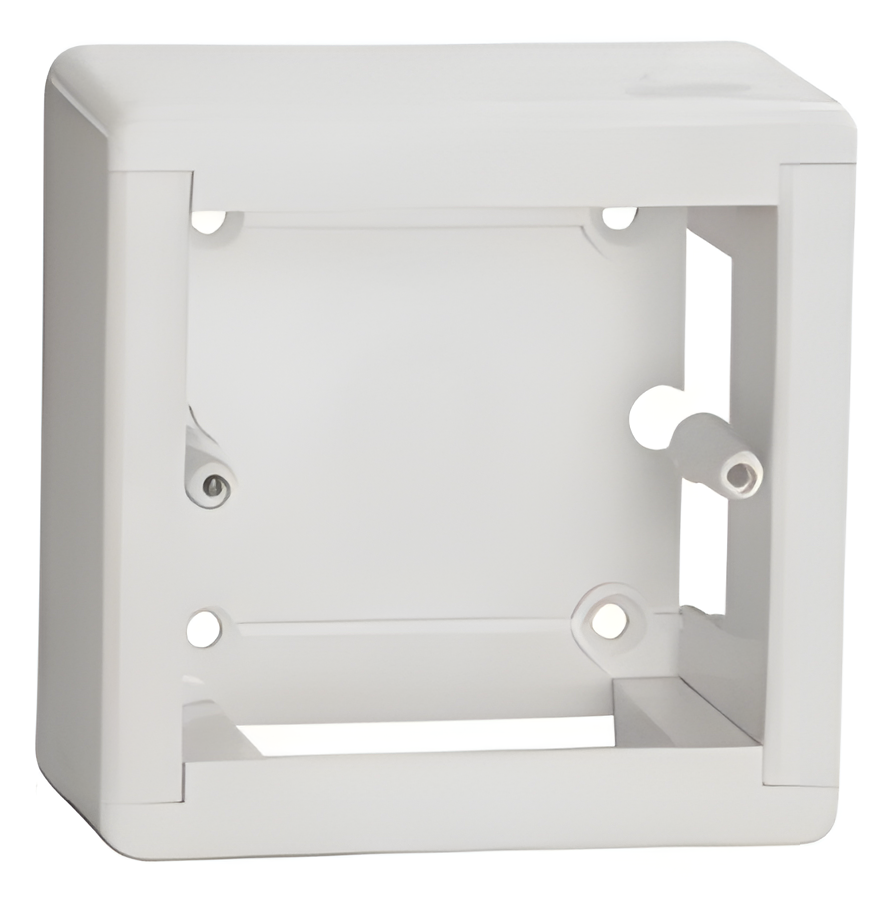

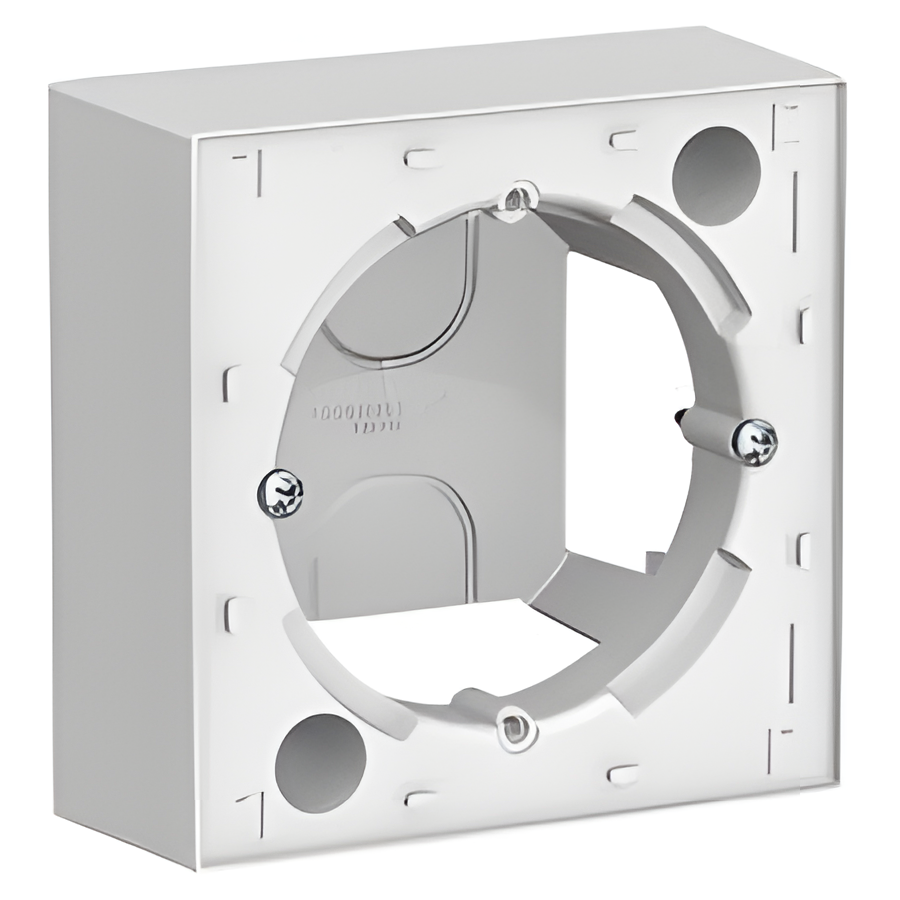

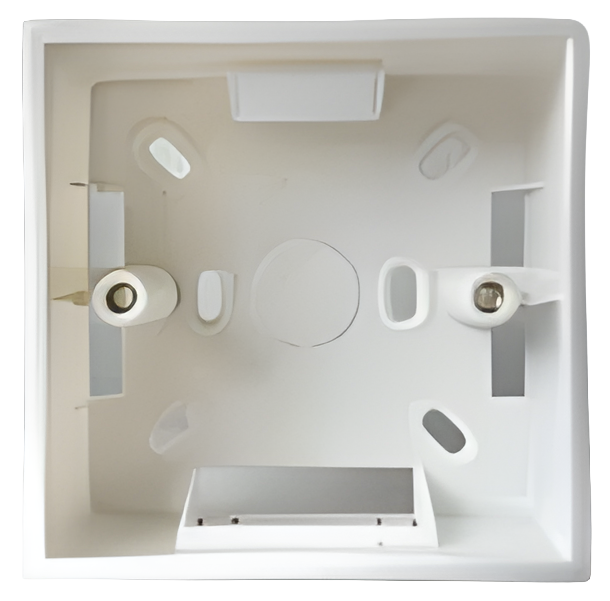

• Cutii de distribuție aparente pentru prize și întrerupătoare: utilizate pentru a adăposti conexiunile electrice pentru prize sau întrerupătoare.

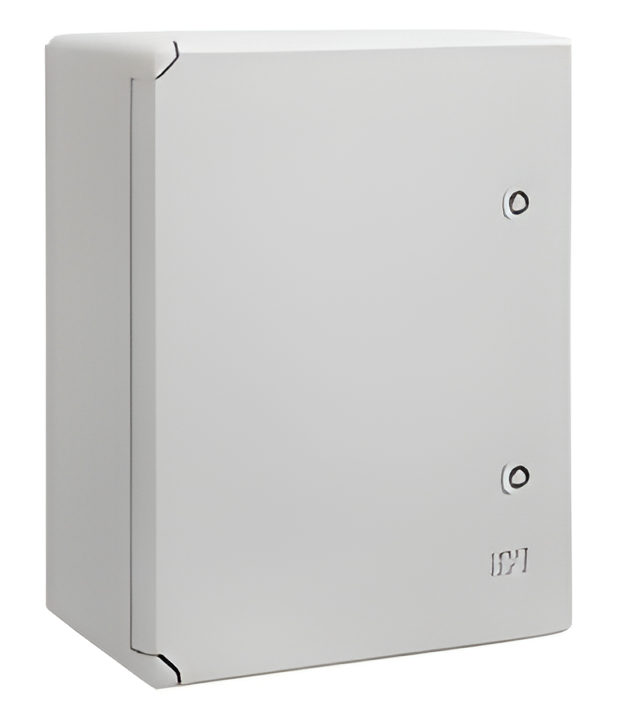

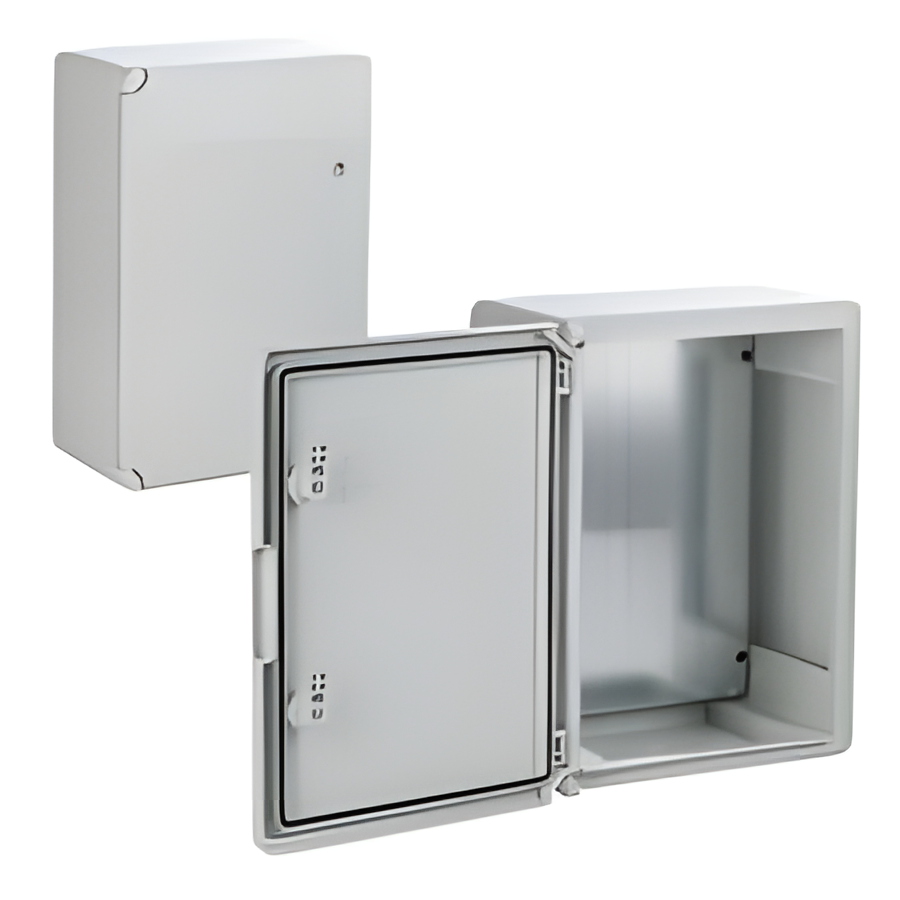

• Cutii de distribuție aparente pentru panouri de comandă: utilizate pentru protecția echipamentelor de comandă (întrerupătoare, siguranțe etc.).

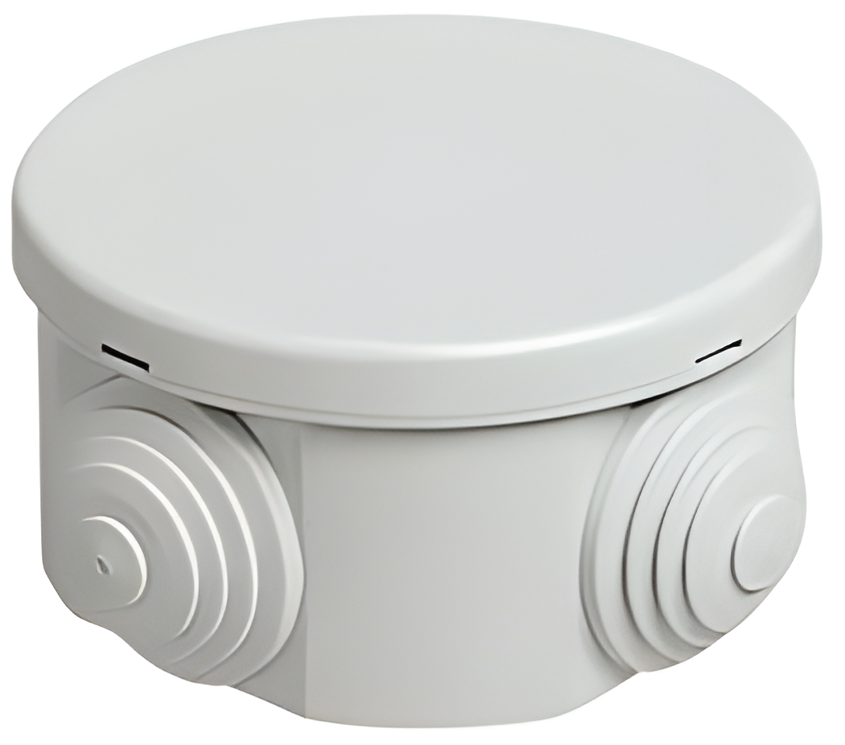

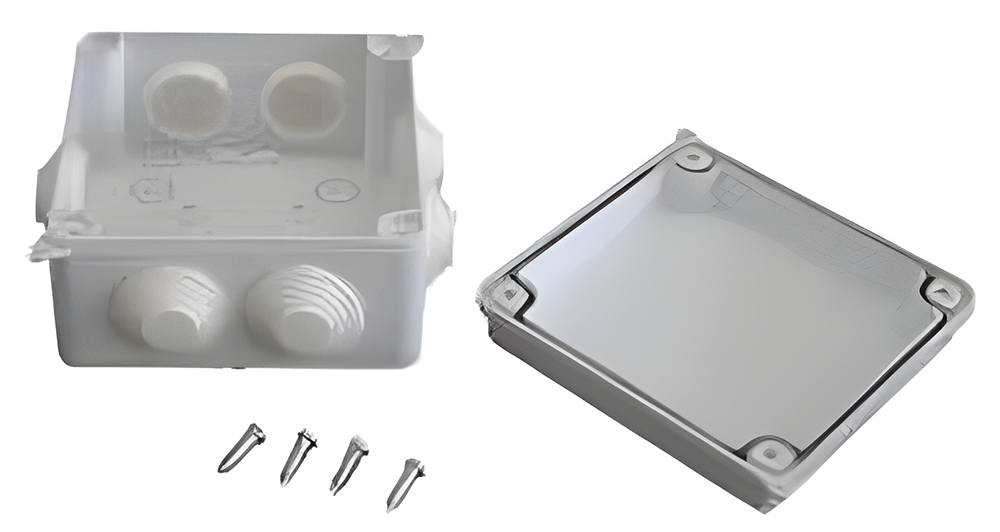

• Cutii de distribuție aparente pentru cabluri de alimentare: utilizate pentru protecția și interconectarea cablurilor de alimentare.

2. Doze de conexiune

Destinație: utilizate pentru a adăposti conexiunile între firele electrice și pentru a asigura protecția acestora.

Tipuri:

• doze de conexiune aparente pentru circuite de iluminat: sunt destinate conexiunilor firelor electrice care duc la lămpile de iluminat;
• doze de conexiune aparente pentru circuite de priză: utilizate pentru a conecta firele care duc la prize electrice;

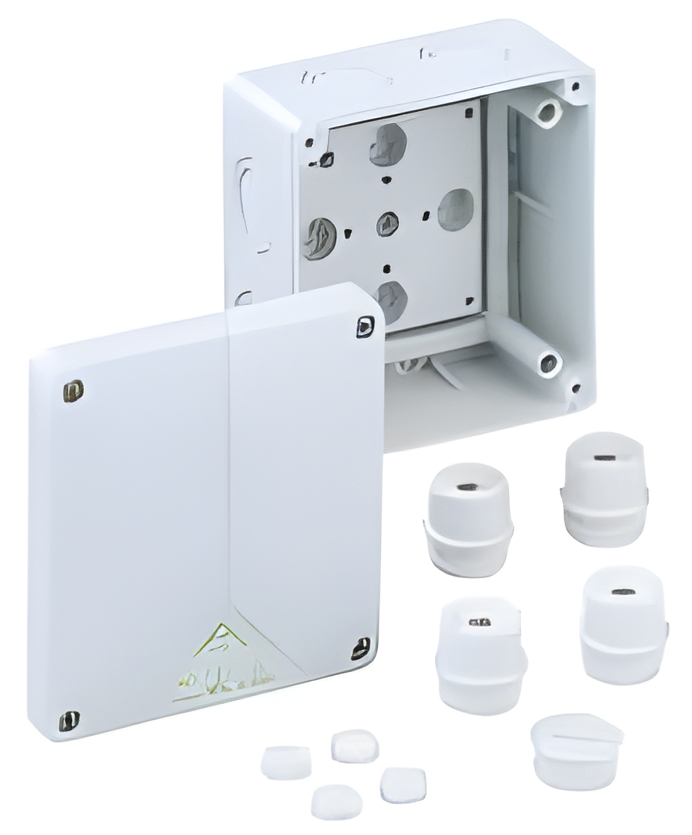

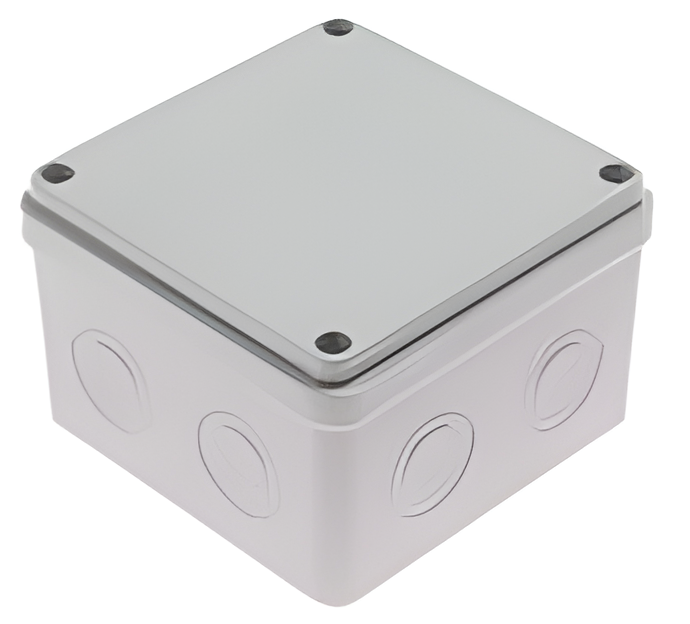

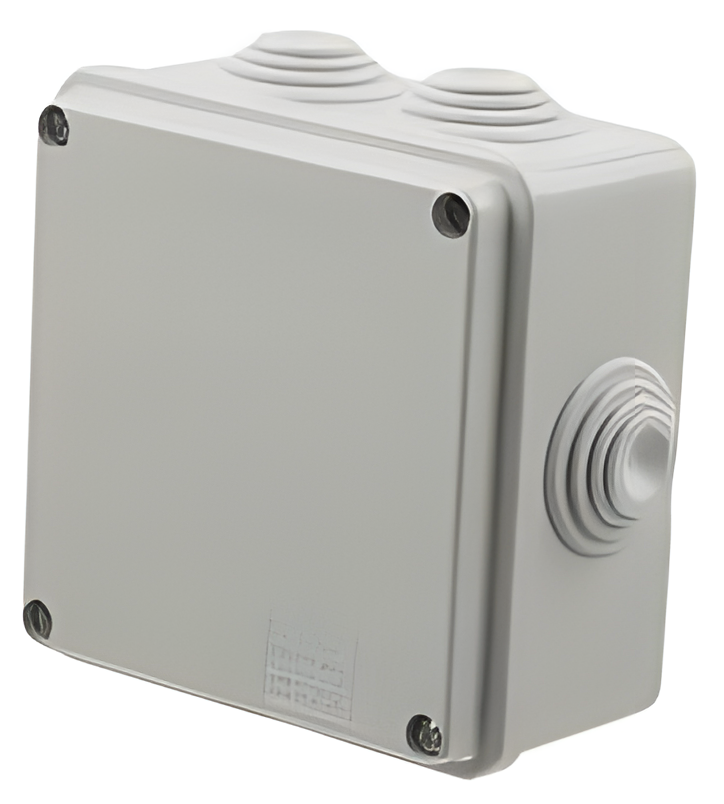

• doze de conexiune aparente pentru circuite de alimentare: sunt destinate conexiunii între sursa de alimentare și circuitele electrice interne.

3. Cutii de protecție aparente pentru echipamente electrice

Destinație: protejează echipamentele electrice sensibile de umezeală, praf și alte condiții externe.

Tipuri:

• cutii de protecție aparente IP (ingress protection): protejează echipamentele electrice de pătrunderea apei și a prafului, având un grad de protecție specificat (de exemplu IP65);
• cutii de protecție aparente pentru echipamente industriale: utilizate în medii industriale pentru protejarea instalațiilor electrice de condițiile dure de lucru (temperaturi extreme, substanțe chimice etc.).

4. Cutii de montaj pe perete

Destinație: sunt montate direct pe perete și sunt folosite pentru a adăposti componentele electrice (de exemplu întrerupătoare, prize).

Tipuri:

• cutii de montaj aparente pentru prize și întrerupătoare: se montează direct pe suprafețele peretelui și permit realizarea conexiunilor electrice în siguranță;

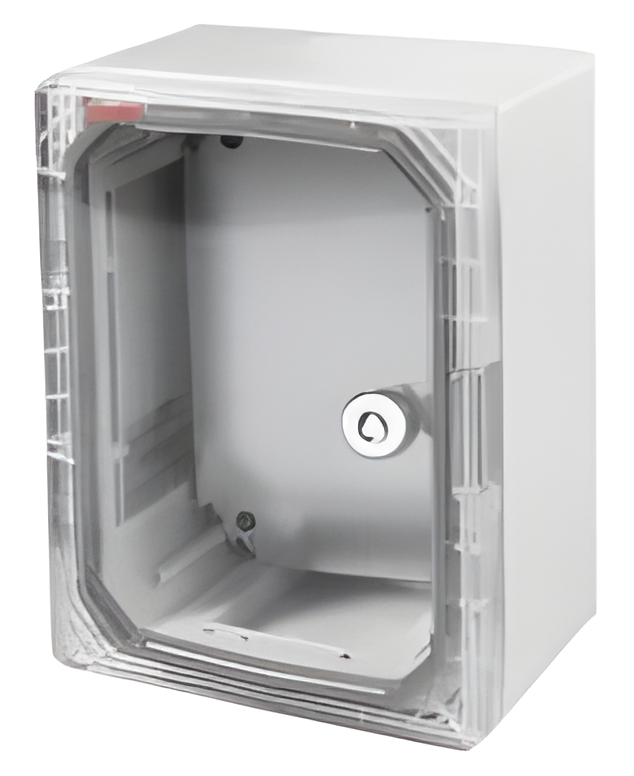

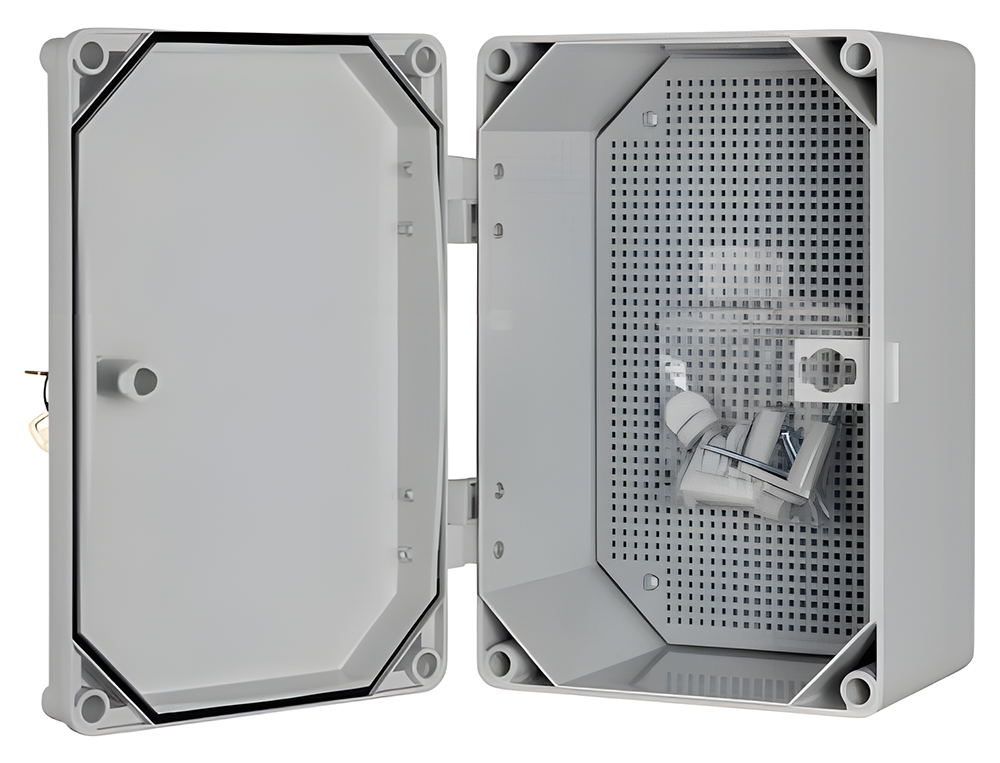

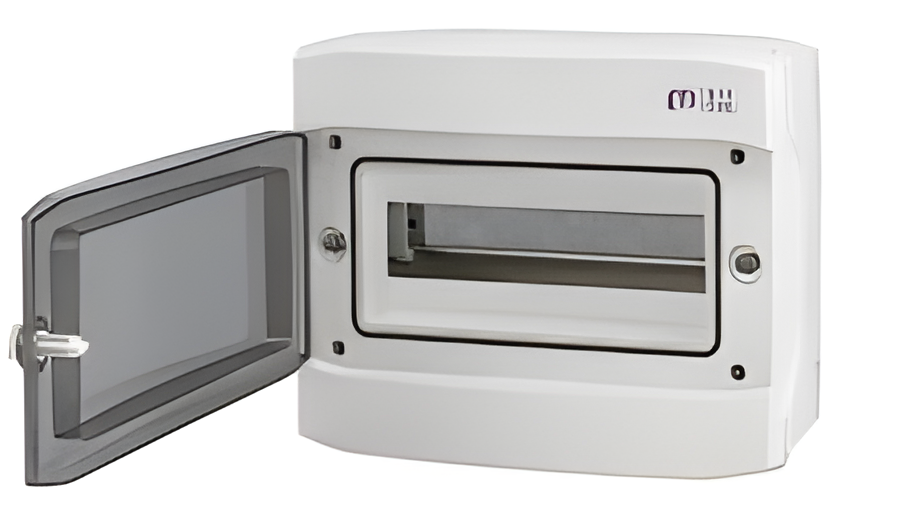

• cutii de montaj aparente pentru aparate de comandă: acestea sunt utilizate pentru a adăposti echipamente de control și monitorizare (de exemplu, termostate, panouri de control).

5. Doze aparente pentru conexiuni sub tensiune

Destinație: utilizate pentru a conecta firele electrice sub tensiune în siguranță.

Tipuri:

• doze aparente de branșament: utilizate pentru a conecta cablurile care duc la instalațiile de utilizare finală (de exemplu, la priză sau întrerupător);
• doze aparente de ramificație: utilizate pentru a realiza ramificații într-o instalație electrică.

6. Cutii de protecție pentru siguranțe

Destinație: acestea sunt utilizate pentru a proteja circuitele electrice prin instalarea siguranțelor, care întrerup curentul în caz de suprasarcină.

Tipuri:

• cutii pentru siguranțe de tip închis: protejează siguranțele și previn accesul neautorizat;
• cutii pentru siguranțe de tip deschis: permite accesul rapid la siguranțe în caz de nevoie.

7. Cutii aparente de montaj pentru aparate electrice specializate

Destinație: utilizate pentru montarea și protejarea echipamentelor electrice de dimensiuni mari.

Tipuri:

• cutii de montaj pentru echipamente de control industrial: utilizate în instalațiile electrice industriale pentru a proteja echipamentele de control (de exemplu relee, startere etc.);

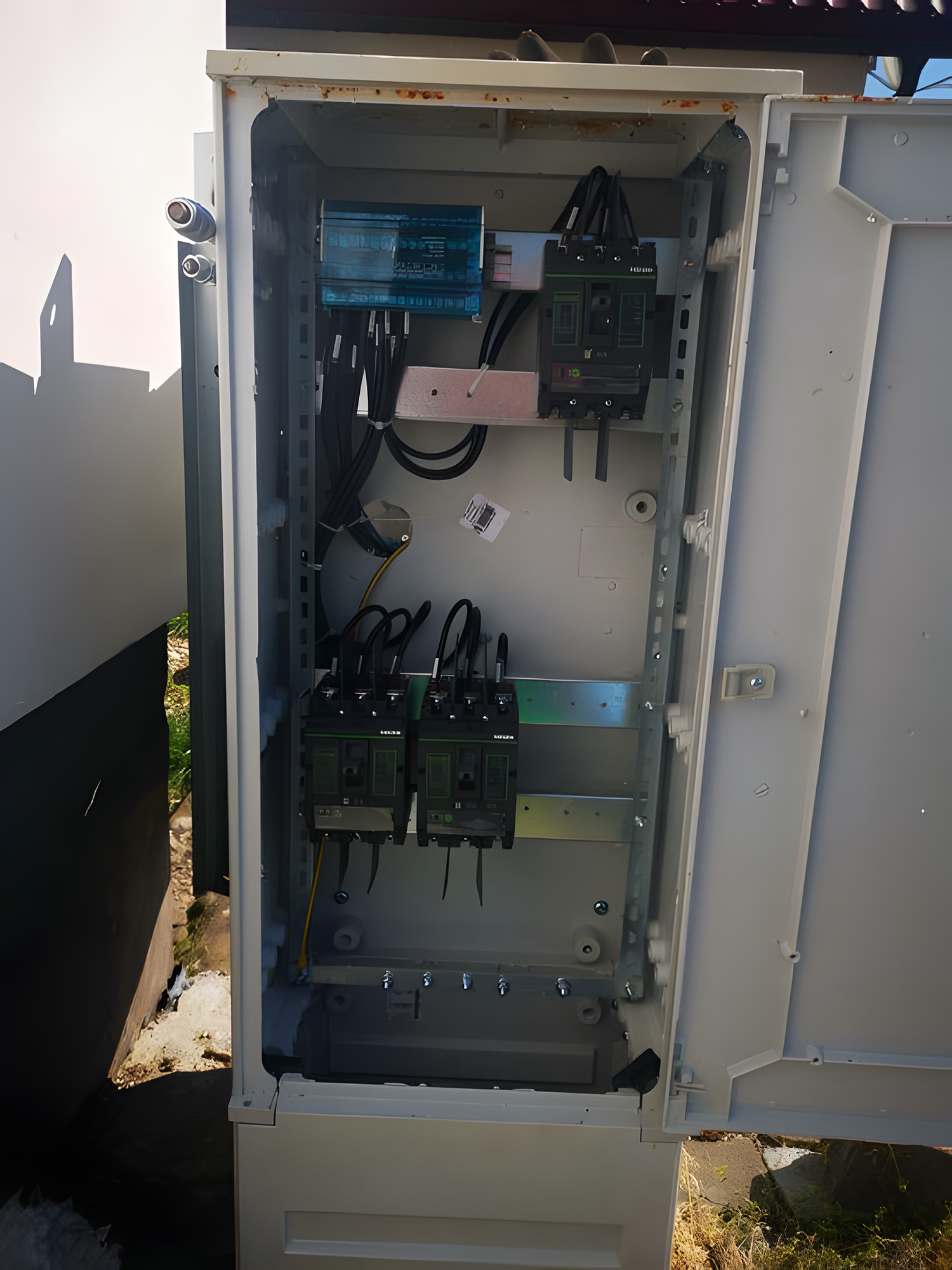

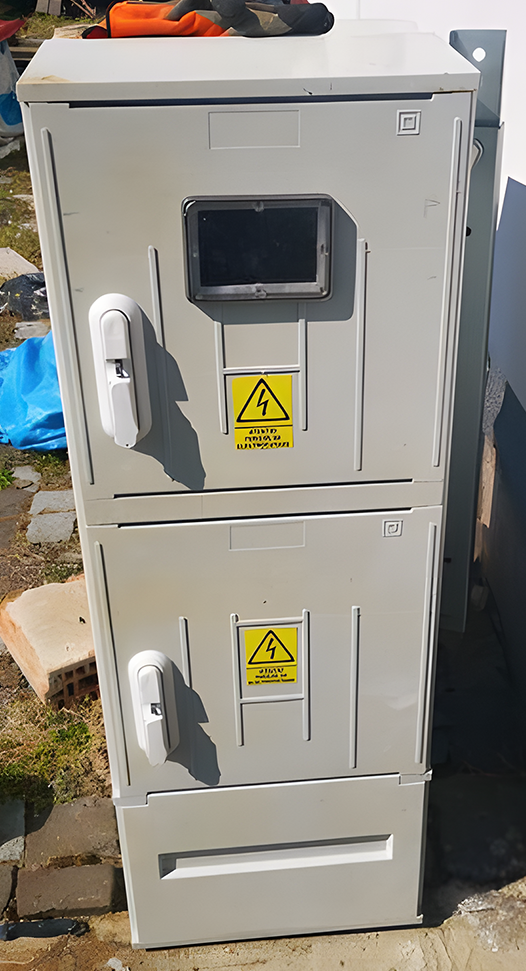

• cutii pentru transformatoare sau echipamente electrice de mare putere: protejează echipamentele electrice mari care necesită o protecție suplimentară.

8. Cutii aparente de îmbinare

Destinație: utilizate pentru îmbinarea cablurilor electrice, asigurând conexiuni sigure și protejate. Tipuri:

• cutii aparente de îmbinare standard: utilizate pentru îmbinarea firelor electrice într-o instalație de uz general;
• cutii aparente de îmbinare pentru instalații subterane: utilizate pentru îmbinarea cablurilor în medii mai dificile, unde condițiile de mediu impun o protecție suplimentară.

Clasificarea în funcție de material:

• Plastic: cutiile și dozele din plastic sunt cel mai frecvent utilizate, datorită costului redus și a ușurinței de montaj.
• Metal: cutiile și dozele din metal sunt folosite în zonele unde protecția la șocuri mecanice și rezistența la foc sunt prioritare.
• Combinat (plastic și metal): acestea combină avantajele celor două materiale, oferind protecție mecanică și protecție la temperaturi ridicate, păstrând în același timp o greutate redusă.

Fiecare tip de cutie sau doză are un rol specific în asigurarea funcționării sigure și eficiente a instalațiilor electrice, iar alegerea corectă depinde de aplicație, mediu și necesitățile tehnice ale instalației electrice.
