Instrumente utilizate pentru trasarea precisă și marcarea locurilor de montaj ale cutiilor și dozelor de distribuție.
Lecția 2.40
Creionul de trasat, nivela, ruleta, echerul, markerul, șablonul și plumbul ajută la marcarea sigură a pozițiilor de montaj.
Unelte de trasare
Pentru trasarea și marcarea pozițiilor pentru cutiile și dozele de distribuție ale unei instalații electrice, sunt necesare anumite unelte și scule precise, care să asigure acuratețea și siguranța lucrărilor.
Aceste instrumente ajută la poziționarea corectă a elementelor înainte de montaj și reduc riscul apariției erorilor în execuție.
Trasare inițială

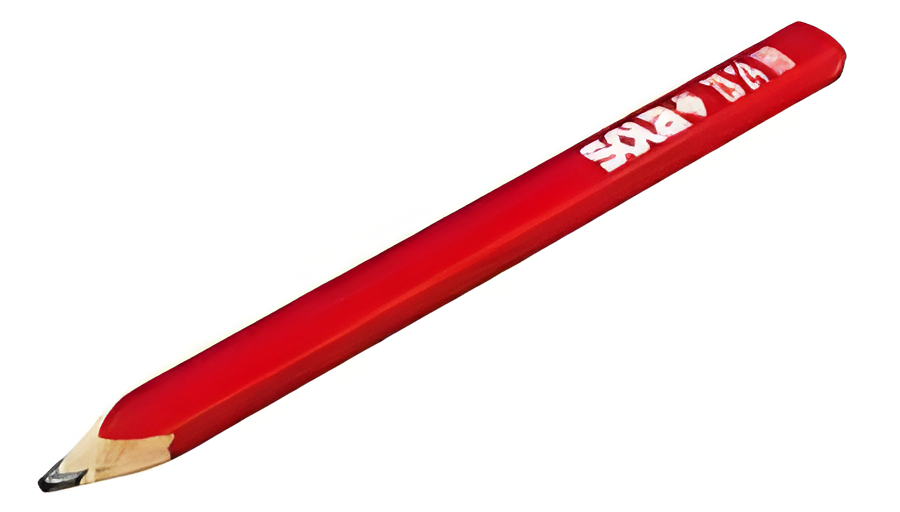

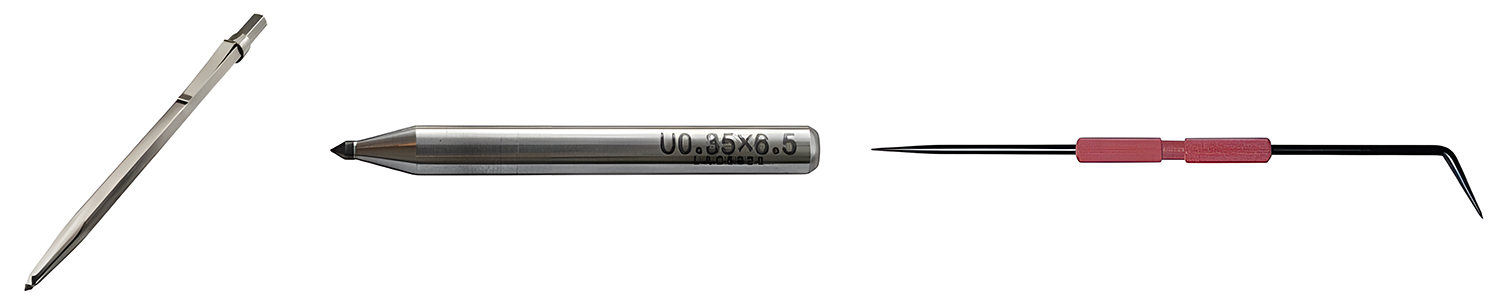

Este utilizat pentru trasarea pe suprafețe de perete sau pe alte materiale ale încăperii unde vor fi amplasate cutiile sau dozele. Creionul de trasat are un vârf special, care lasă o marcă vizibilă, ușor de urmărit.

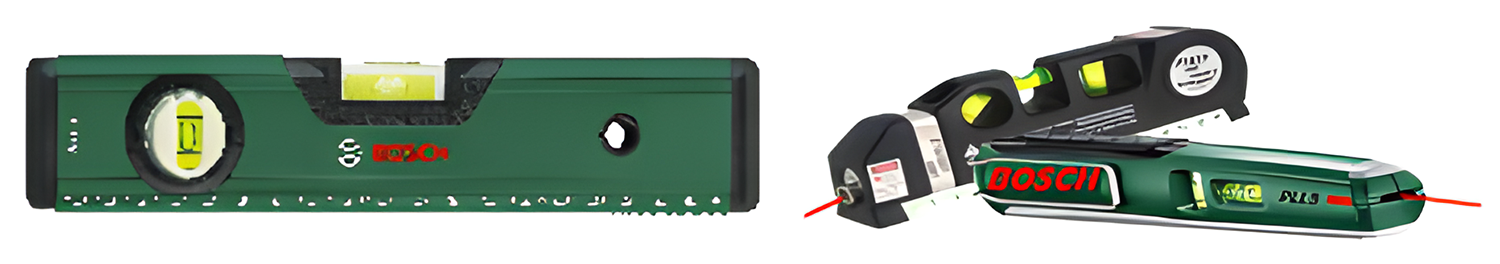

Nivela simplă este compusă dintr-un corp metalic în care este montat un tub de sticlă cu eter sau alcool, umplut astfel încât să rămână o bulă de aer în interior. Tubul este paralel cu baza nivelei, iar pe tub sunt trasate repere principale și secundare.
Este folosită pentru a verifica dacă trasarea locului pentru cutii sau doze este orizontală sau verticală. Nivela asigură alinierea corectă a instalației electrice pe pereți.
Măsurare și unghiuri

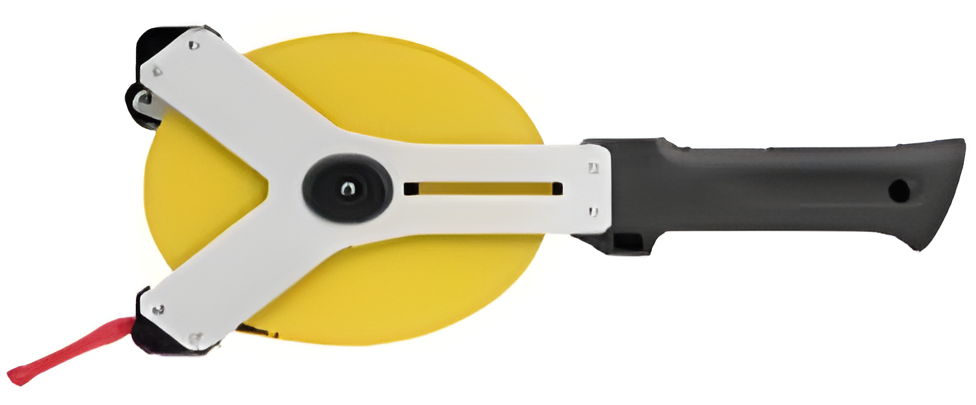

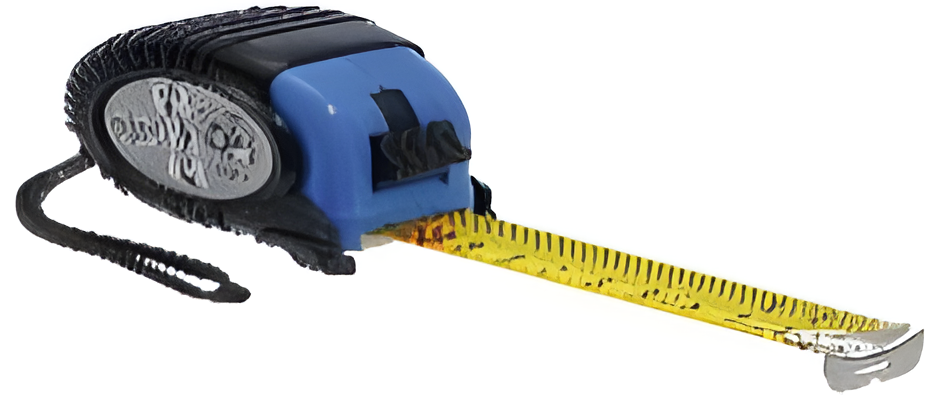

Este esențială pentru măsurarea precisă a distanțelor și pentru poziționarea corectă a cutiilor și dozelor. Se folosește pentru a stabili lățimea, adâncimea și înălțimea corectă a acestora.

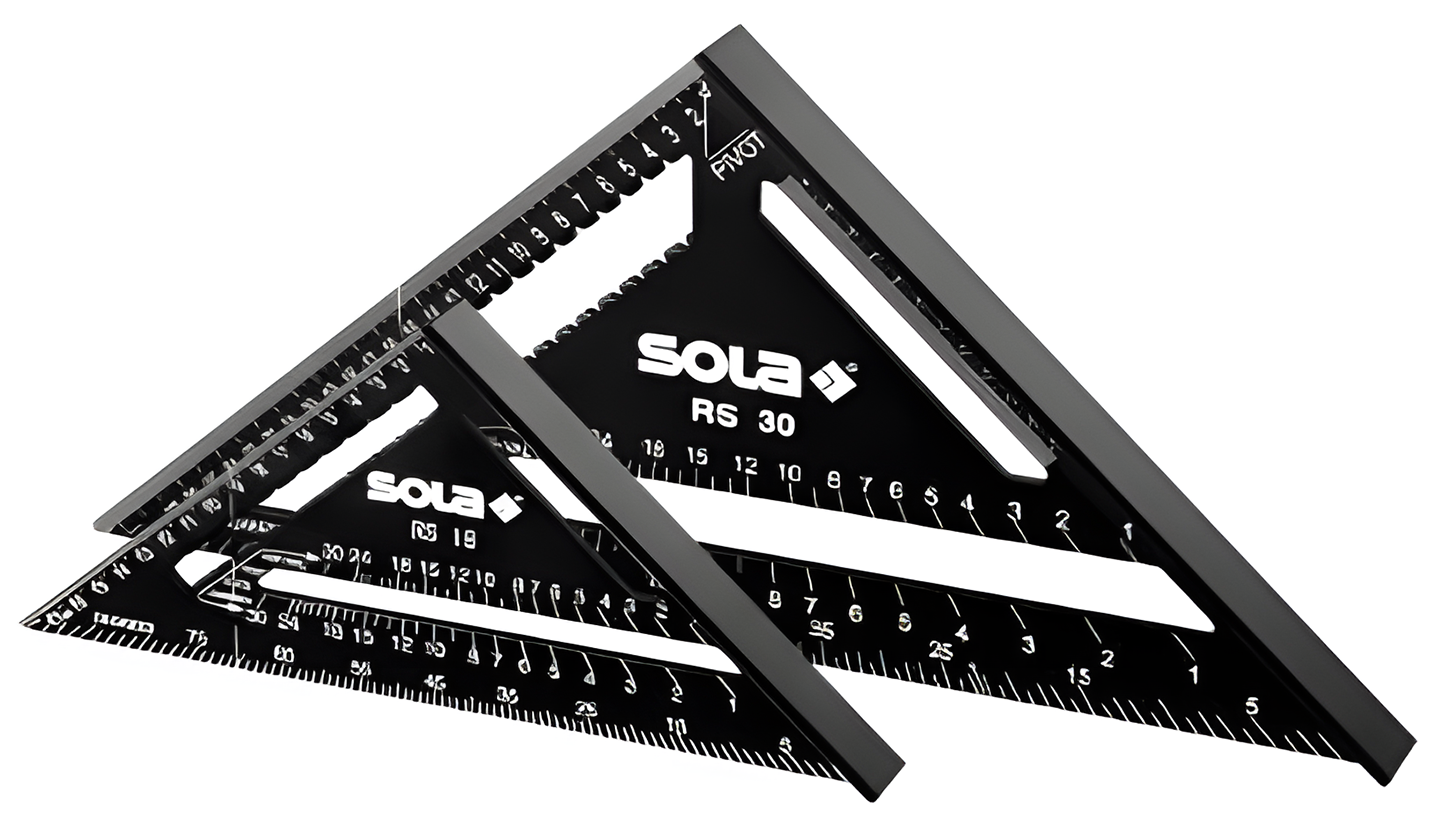

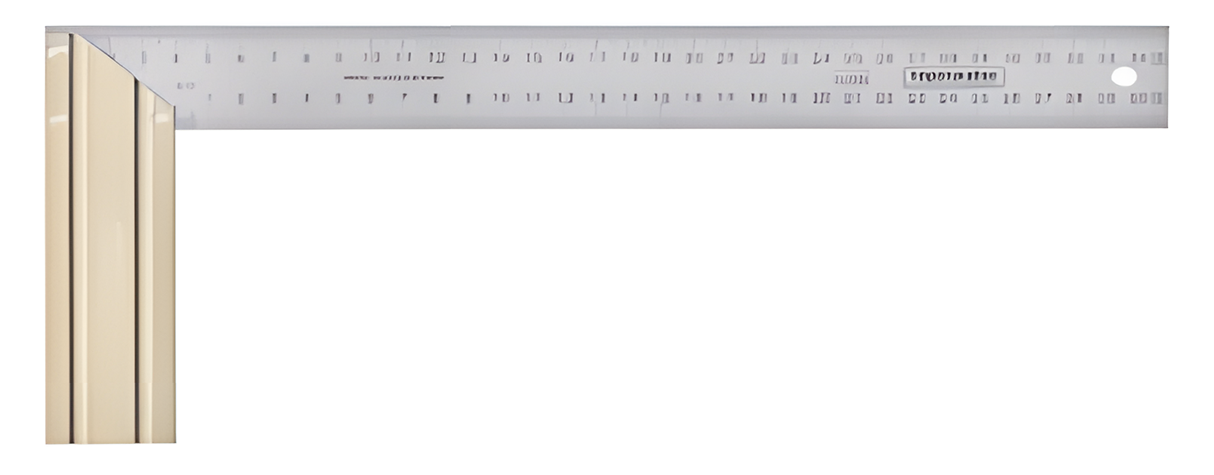

Echerul este un instrument în formă de triunghi dreptunghic, folosit pentru trasarea unghiurilor drepte sau a dreptelor perpendiculare în plan ori pentru verificarea unghiurilor drepte.
Este utilizat pentru a asigura colțurile drepte și pentru a marca unghiurile corecte pe perete atunci când sunt trasate pozițiile cutiilor sau dozelor.
Marcaje vizibile

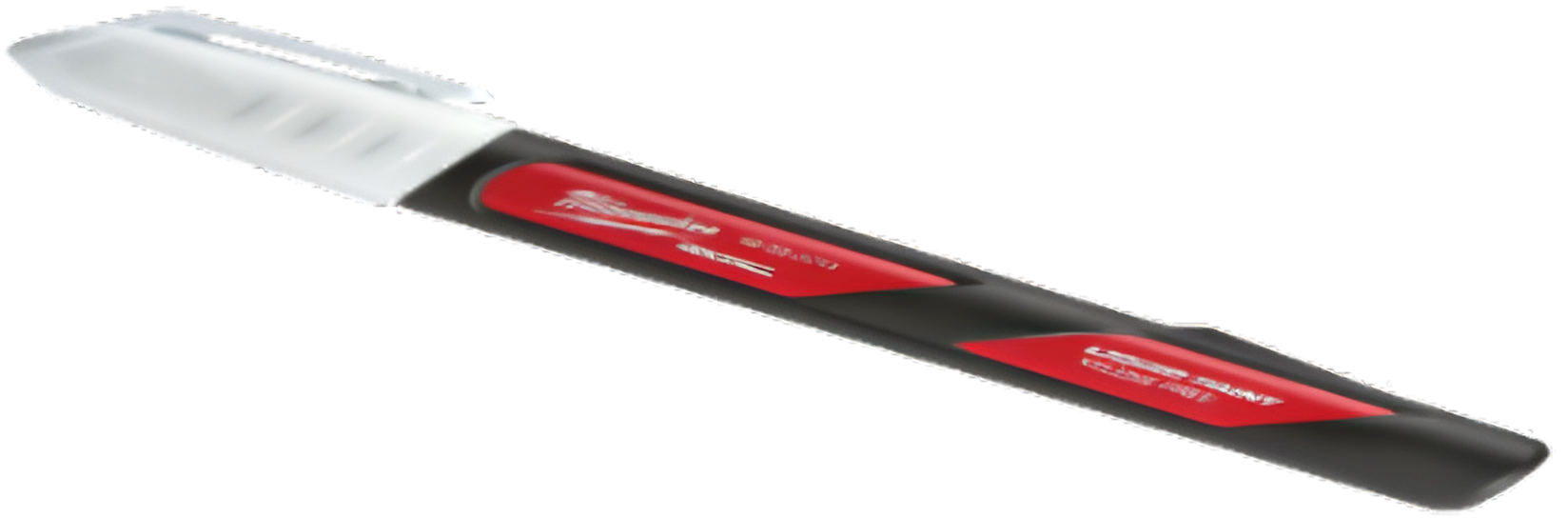

Acestea sunt folosite pentru a marca locurile de montaj ale cutiilor și dozelor pe suprafața de lucru. Spre deosebire de creionul de trasat, markerul lasă o marcă mai vizibilă și de lungă durată.

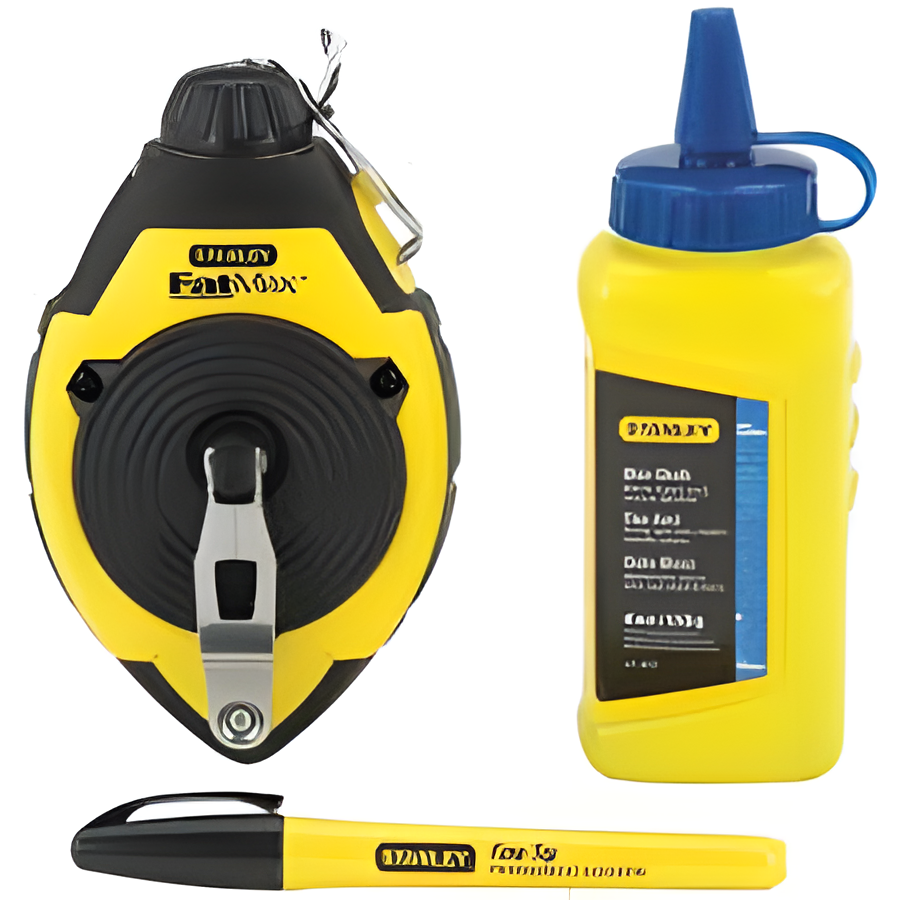

Șablonul ajută la trasarea rapidă și uniformă a locurilor pentru cutii sau doze, mai ales când sunt necesare mai multe locuri de marcat, având un format standardizat.

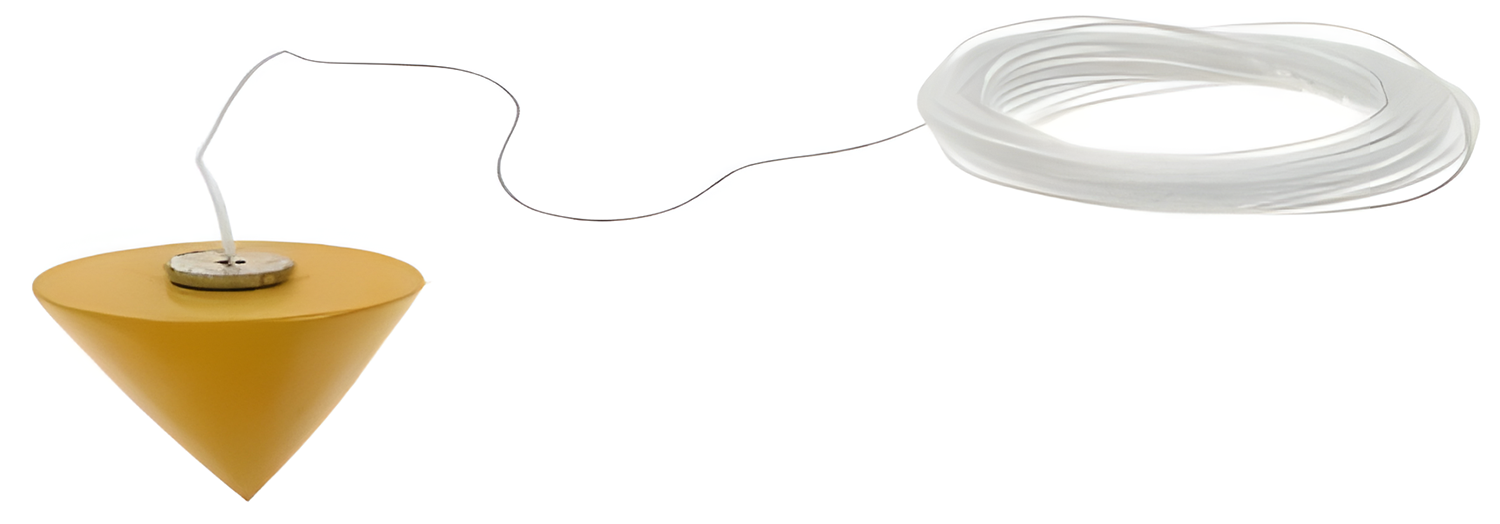

Plumbul de trasare este utilizat pentru a asigura alinierea verticală corectă a trasărilor, în special atunci când este necesar să se marcheze punctele de montaj pe perete la nivelul dorit.
Fixare temporară

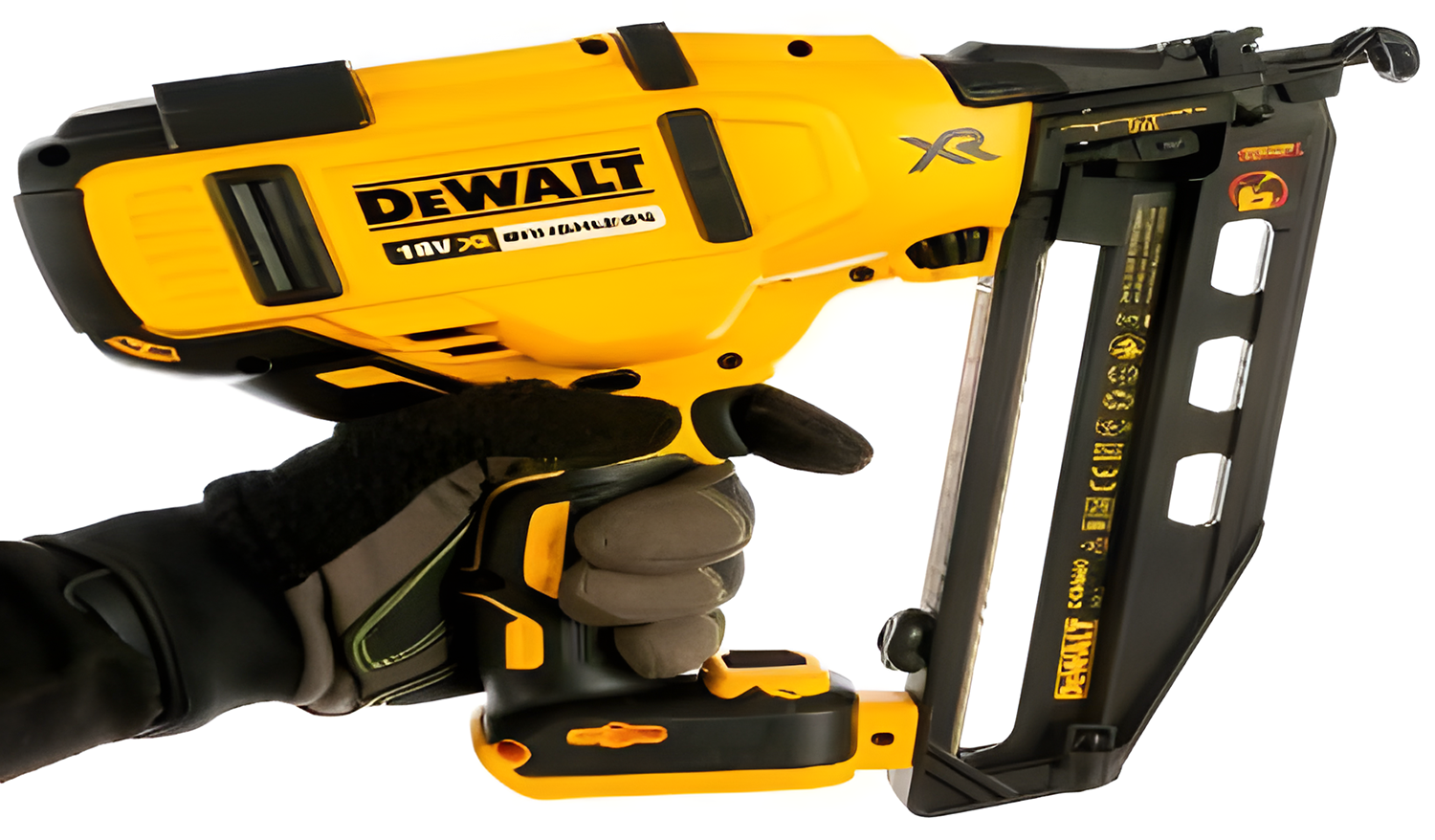

Este utilizat pentru a fixa temporar șabloanele sau alte indicatoare de trasare, astfel încât acestea să poată fi urmate corect ulterior.
Folosirea acestor unelte și scule permite un montaj precis și corect al dozelor și cutiilor de distribuție, asigurând siguranța și eficiența întregii instalații electrice.
