Tehnologia montării canalului de cablu

Stabilirea amplasamentului: canalul trebuie amplasat astfel încât să protejeze cablurile, să permită acces ușor pentru întreținere și să fie cât mai puțin vizibil sau obstrucționat.

Verificarea condițiilor de mediu: se iau în considerare umiditatea, temperatura și riscurile mecanice. Pentru exterior, canalul trebuie să fie rezistent la intemperii, iar în interior trebuie evitate zonele umede sau expuse la substanțe chimice.

Planificarea accesului și întreținerii: canalul se montează astfel încât să permită intervenții viitoare și verificarea stării cablurilor.

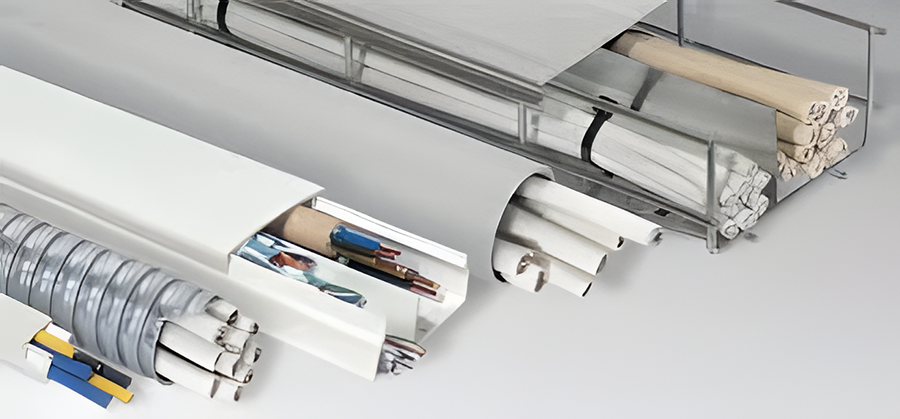

Există mai multe tipuri de canale de cablu, inclusiv canale din PVC, metal sau aluminiu. Alegerea materialului depinde de mediul de lucru și de protecția necesară pentru cabluri.

• canalul din PVC este ușor de manevrat și de tăiat, fiind ideal pentru instalații electrice rezidențiale;
• canalele metalice sunt folosite în aplicații industriale sau în zone cu risc de șocuri mecanice;
• canalul din aluminiu este o opțiune ușoară, dar cu rezistență mecanică redusă comparativ cu alte materiale.

Canalul trebuie ales cu dimensiuni corespunzătoare, pentru a adăposti toate cablurile necesare fără a le supune la tensiuni excesive.

Curățarea suprafeței: zona de montaj trebuie curățată de praf, murdărie și obiecte care pot interfera cu montajul. O suprafață curată asigură o aderență mai bună a suporturilor de fixare.

Verificarea alinierii: înainte de fixare se verifică dacă locul ales este bine aliniat și dacă traseul canalului va fi drept și estetic.

Se măsoară exact distanța pe care trebuie să o acopere canalul de cablu și se taie la dimensiunile corespunzătoare.

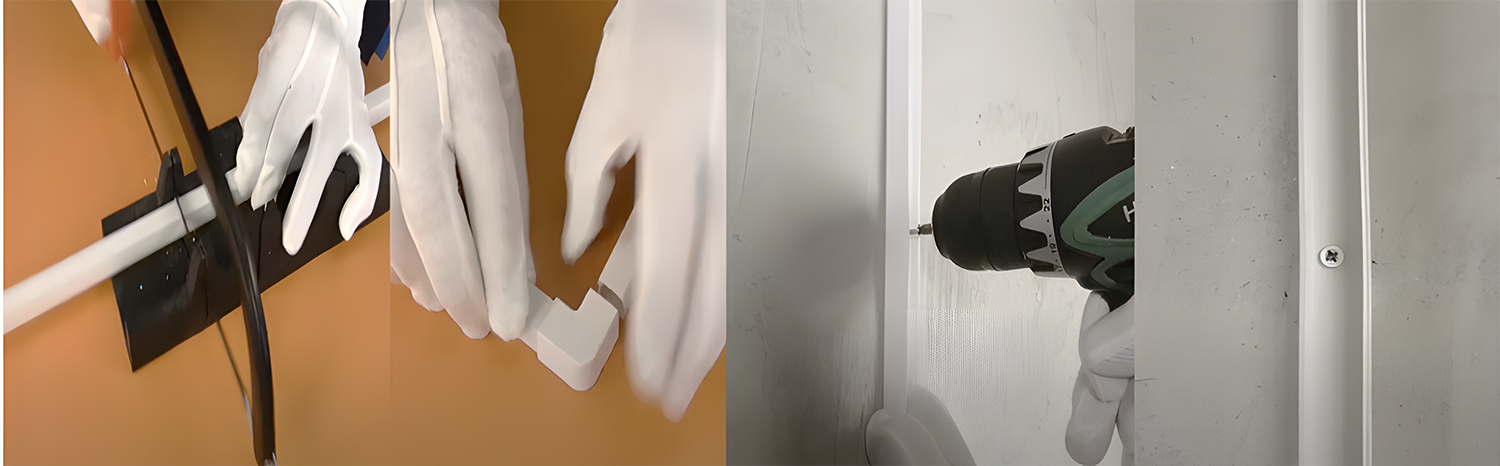

În funcție de material, se folosește un fierăstrău special pentru PVC sau un tăietor de canal pentru materiale mai dure. Tăierea trebuie făcută cu grijă, pentru a evita deteriorarea materialului sau a cablurilor.

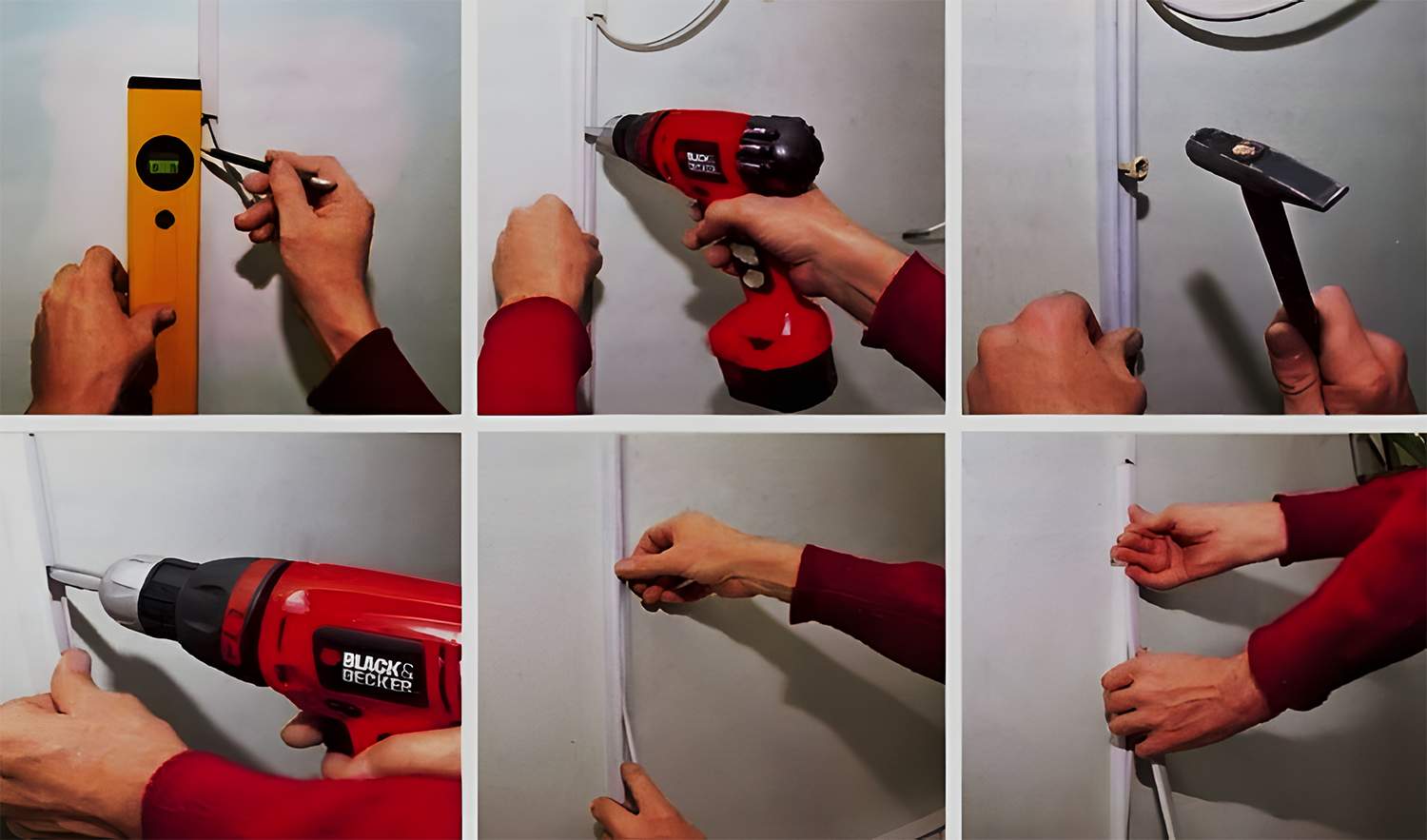

Montarea suporturilor: suporturile de fixare se plasează la intervale regulate, de obicei la fiecare 40-50 cm, pentru a asigura stabilitatea canalului.

Fixarea canalului: după montarea suporturilor, canalul este așezat pe acestea și fixat cu șuruburi sau cleme.

Ajustarea poziției: înainte de fixarea definitivă, se verifică alinierea canalului pe traseul dorit.

Organizarea cablurilor: cablurile trebuie organizate pentru a evita înghesuirea și pentru a facilita identificarea fiecărui circuit în viitor. Se pot folosi clipsuri sau legături pentru a le menține ordonate.

Introducerea cablurilor: cablurile se introduc cu grijă în canal, fără a fi îndoite sau deteriorate. Dacă traseul este lung, se recomandă utilizarea unui dispozitiv de tragere.

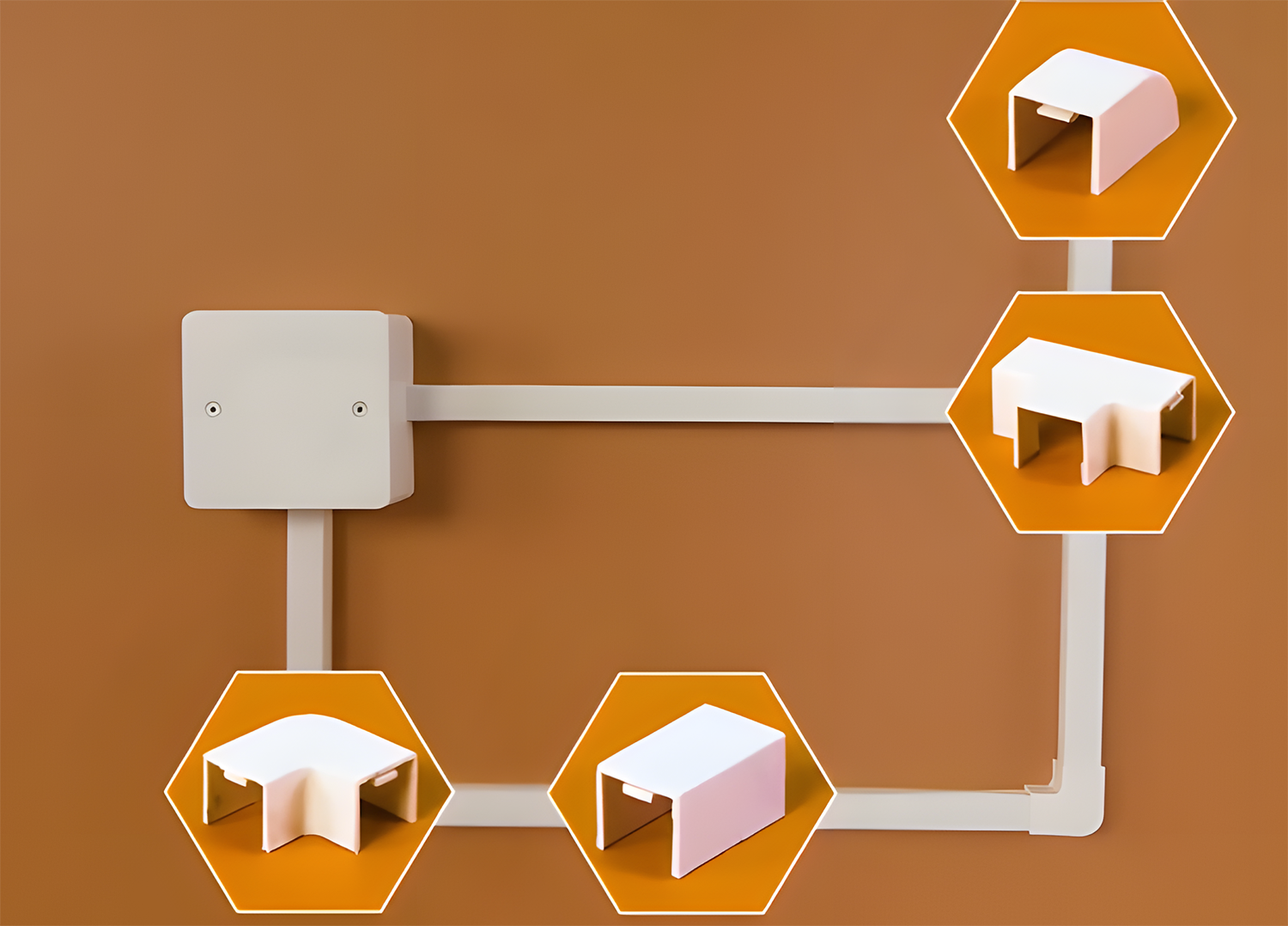

După introducerea cablurilor, canalul trebuie închis cu capace speciale pentru a preveni pătrunderea murdăriei sau a umezelii.

Capacele trebuie montate astfel încât să permită în continuare accesul la cabluri în cazul unor reparații sau modificări, dar să ofere protecție adecvată pe termen lung.

Testarea stabilității canalului: după finalizarea montajului se verifică dacă acesta este bine fixat și dacă nu există mișcări necontrolate.

Verificarea integrității cablurilor: se confirmă că acestea nu au fost deteriorate în timpul instalării și că au fost plasate corect în canal.

Canalele de cablu permit o organizare eficientă a cablurilor electrice, prevenind încurcarea acestora și facilitând întreținerea instalației electrice.

Canalele protejează cablurile împotriva deteriorărilor mecanice, a umidității și a riscurilor de incendiu.

Instalarea canalelor contribuie la siguranța generală a instalației electrice, evitând riscurile de scurtcircuite, deteriorări sau accidente.
