EC-ISFVS 1.13. Tipuri de scule și dispozitive utilizate în trasare

Trasare

Trasarea pregătește semifabricatul pentru prelucrare

Trasarea semifabricatelor este operația tehnologică prin care se conturează forma unei piese cu linii și puncte, pe baza desenului de execuție.

Trasarea este o etapă esențială în lăcătușerie, reprezentând procesul de marcaj al pieselor metalice conform desenelor tehnice. Pentru precizie se folosesc scule și dispozitive care ajută la identificarea punctelor și liniilor de referință necesare pentru prelucrare.

Masa de trasat asigură suprafața plană pentru marcarea semifabricatelor

Avantaje

Trasarea reduce erorile înaintea prelucrării

Trasarea se aplică în producția de serie mică și de unicate. Prin trasare se obțin următoarele avantaje:

se reduce posibilitatea de a se obține rebuturi;
adaosurile de prelucrare sunt mai mici;
crește productivitatea muncii la debitare;
se reduce consumul de material.

Dispozitive de așezare

Semifabricatul trebuie sprijinit corect înainte de trasare

MT

Masa de trasat

Se confecționează din fontă, are picioare reglabile, iar suprafața de lucru este plană și netedă.

PR

Prismele

Se utilizează la așezarea pieselor de rotație în vederea trasării. Se confecționează din fontă și au suprafețe active plane și netede.

Prisme și colțare pentru așezarea pieselor — Prismele și colțarele sprijină piesele pentru operația de trasare

CF

Colțari de fixare

Colțarul se confecționează din fontă și se utilizează la așezarea pieselor pentru trasarea în plan vertical.

Colțar de fixare pentru trasare — Colțarul permite poziționarea pieselor pentru trasarea verticală

CU

Calele unghiulare

Se confecționează din fontă și permit așezarea semifabricatelor sub un anumit unghi.

Cală unghiulară pentru poziționare — Calele unghiulare poziționează semifabricatul la un unghi stabilit

Scule de trasat

Sculele marchează puncte, linii, arce și circumferințe

AT

Acul de trasat

Se confecționează din oțel carbon de calitate, iar vârfurile se durifică prin călire. Manșonul evită alunecarea acului în timpul trasării. Un vârf poate fi îndoit la 90° pentru trasarea suprafețelor interioare.

Ac de trasat cu vârf drept și vârf îndoit — Acul de trasat este folosit pentru linii fine pe semifabricat

PT

Punctatorul

Se utilizează pentru marcarea centrului unui cerc sau pentru marcarea adaosului de prelucrare. Se confecționează din oțel de scule și se durifică prin călire.

Punctatoare pentru marcarea centrelor — Punctatorul marchează centre și puncte de reper

CT

Compasul de trasat

Compasul de trasat se utilizează pentru trasarea unor circumferințe sau arce de cerc.

Compase de trasat pentru arce și circumferințe — Compasele de trasat sunt folosite pentru arce și circumferințe

TP

Trasatorul paralel

Trasatoarele paralele sunt dispozitive utilizate la trasarea unor linii paralele orizontale sau verticale.

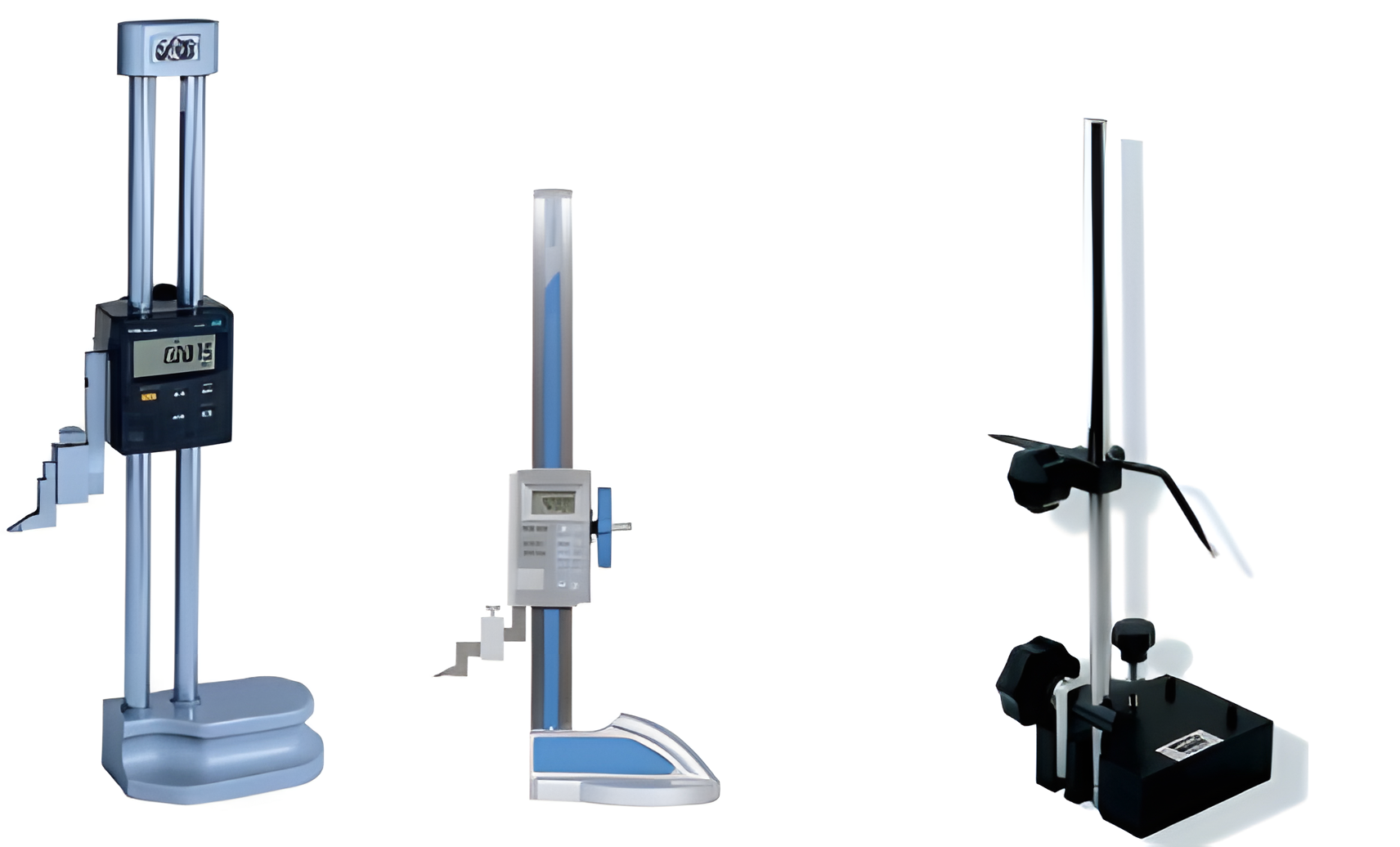

Trasatoare paralele cu vernier — Trasatorul paralel ajută la trasarea liniilor paralele

Instrumente

Instrumentele stabilesc liniile drepte, perpendiculare și unghiurile

RG

Riglele

Riglele sunt utilizate pentru trasarea liniilor drepte.

Rigle metalice pentru trasare — Riglele ajută la trasarea liniilor drepte

EH

Echerele

Echerele se utilizează pentru trasarea unor linii perpendiculare sau pentru determinarea unui alt unghi.

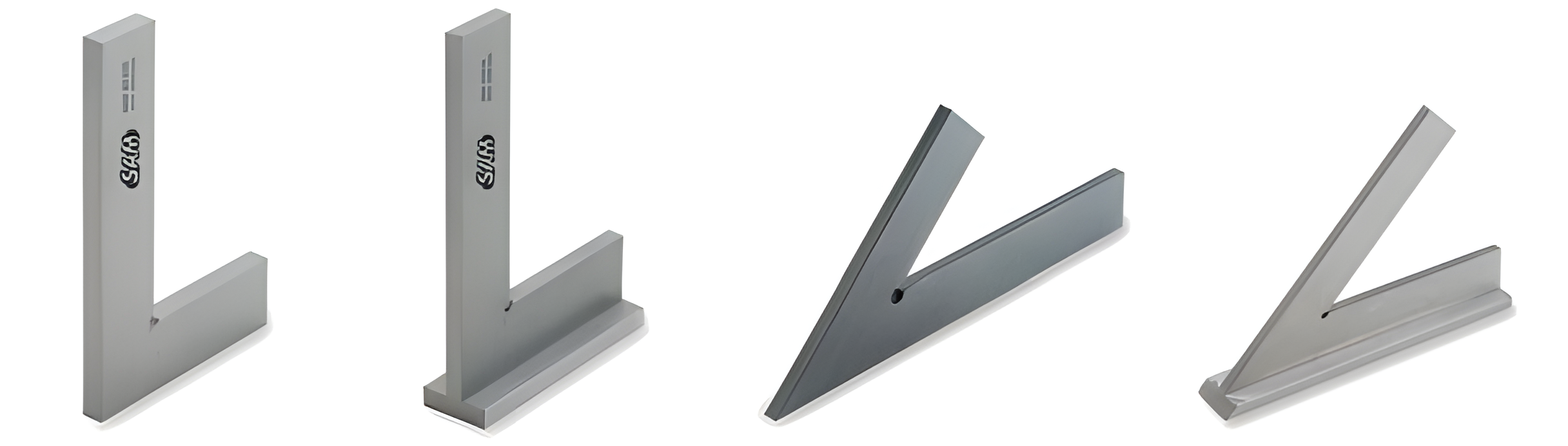

Echere pentru trasare și verificarea unghiurilor — Echerele permit trasarea liniilor perpendiculare

RP

Raportorul

Pentru determinarea unui unghi oarecare în vederea trasării se poate utiliza raportorul.

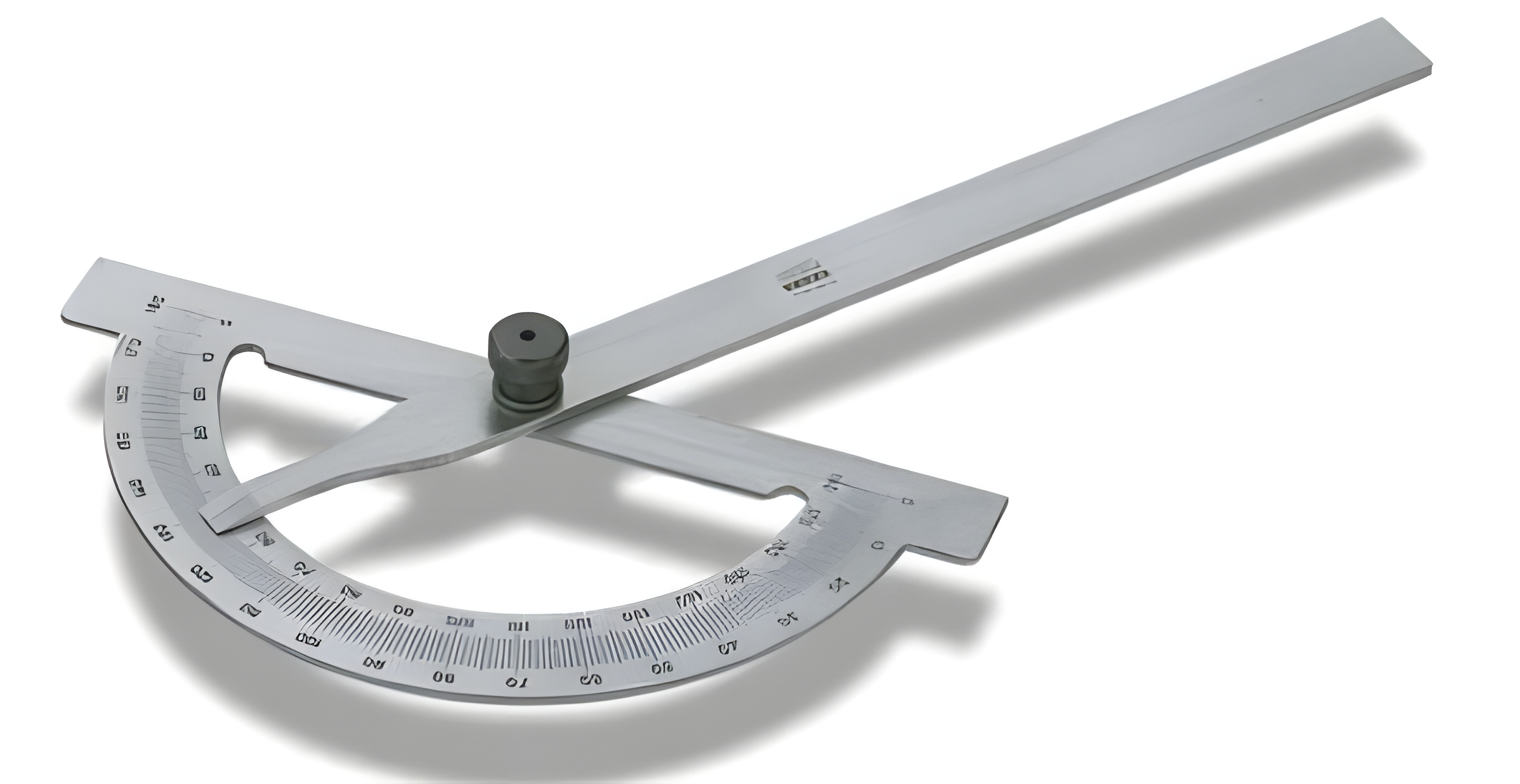

Raportor metalic pentru măsurarea unghiurilor — Raportorul este folosit pentru determinarea unghiurilor

Centre și punctare modernă

Marcarea centrelor poate fi realizată cu dispozitive specializate

DC

Dispozitive pentru aflarea centrelor pieselor

Se folosesc la determinarea pozițiilor centrelor pieselor cilindrice și a centrului găurilor.

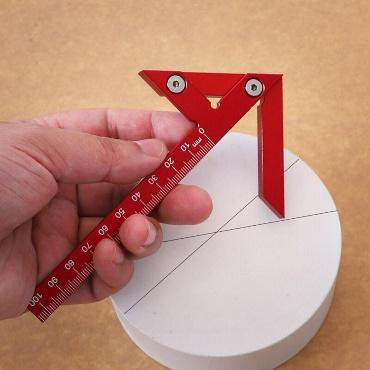

Dispozitiv pentru aflarea centrului unei piese cilindrice — Dispozitivele de centrare indică centrul pieselor cilindrice

PM

Punctatoare moderne

Printre sculele moderne de trasare care simplifică procesul de punctare se regăsesc punctatorul electric și punctatorul automatizat.

Punctator automatizat cu arc intern — Punctatorul automatizat simplifică marcarea punctelor de reper

Verificare

Întrebări pentru autoevaluare

Ce este trasarea?
Care sunt avantajele, dacă se respectă trasarea?
Care sunt dispozitivele utilizate la trasare?
Care sunt sculele utilizate la trasare?
Care sunt instrumentele utilizate la trasare?
