Procesul tehnologic de executare a șanțurilor pentru cabluri

Etapele tehnologice pentru realizarea șanțurilor destinate cablurilor electrice în pereți, pardoseli sau exterior.

Lecția 2.45

Ștrobirea pregătește traseul protejat pentru pozarea cablurilor

Procesul începe cu planificarea traseului, continuă cu alegerea echipamentelor și executarea șanțurilor, apoi cu curățarea și verificarea acestora.

Proces tehnologic

Executarea șanțurilor este o etapă esențială în instalarea rețelei electrice

Procesul tehnologic de executare a șanțurilor pentru cabluri electrice, numit și ștrobire, este o etapă esențială a instalării unei rețele electrice într-o construcție.

Acesta presupune executarea șanțurilor în pereți, pardoseli sau în exterior, pentru a adăposti cablurile electrice, protejându-le de factorii externi și asigurându-le o instalare corespunzătoare.

Planificare

Lucrările încep cu analiza planului și marcarea traseului

Planificarea și pregătirea lucrării

Consultarea planului instalației electrice: înainte de începerea lucrărilor, este important să existe un plan detaliat al traseului cablurilor. Acesta indică locurile de montaj ale prizelor, întrerupătoarelor, panourilor electrice și traseele cablurilor.
Verificarea instalațiilor existente: înainte de ștrobire, trebuie verificat dacă nu există alte instalații care pot fi afectate, precum cele de apă, gaze sau termice.
Marcarea traseului: traseul șanțului se marchează pe perete sau pe sol, folosind un marker vizibil sau benzi.

Planificarea lucrărilor și planul instalației — Planificarea lucrărilor, planul instalației

Echipamente și materiale

Uneltele, materialele și EIP se pregătesc înainte de ștrobire

Echipamente și materiale necesare

Unelte de ștrobire:

ciocan rotopercutor, utilizat pentru șanțuri în zidărie sau beton;
tăietor de beton sau mașină de tăiat perete, utilizată pentru tăierea betonului sau zidăriei;
dălți și mistrii, utilizate pentru curățarea și finisarea șanțurilor.

Materiale:

echipamente individuale de protecție: mănuși, ochelari, cască și încălțăminte de protecție;
cabluri electrice, tuburi de protecție și canale de cablu pentru instalarea propriu-zisă a cablurilor;
mortar sau chit pentru umplerea șanțurilor după instalarea cablurilor.

Ștrobire

Șanțurile se execută cu unelte adecvate materialului peretelui

Executarea șanțurilor

În funcție de materialul peretelui, precum beton, cărămidă sau gips-carton, se utilizează diferite unelte.

pentru beton se utilizează ciocanul rotopercutor cu dălți, pentru a ștrobi șanțuri precise;
pentru zidărie ușoară se pot folosi mașini de tăiat sau fierăstraie de perete;
pentru gips-carton, operația este mult mai ușoară și poate fi executată cu unelte manuale.

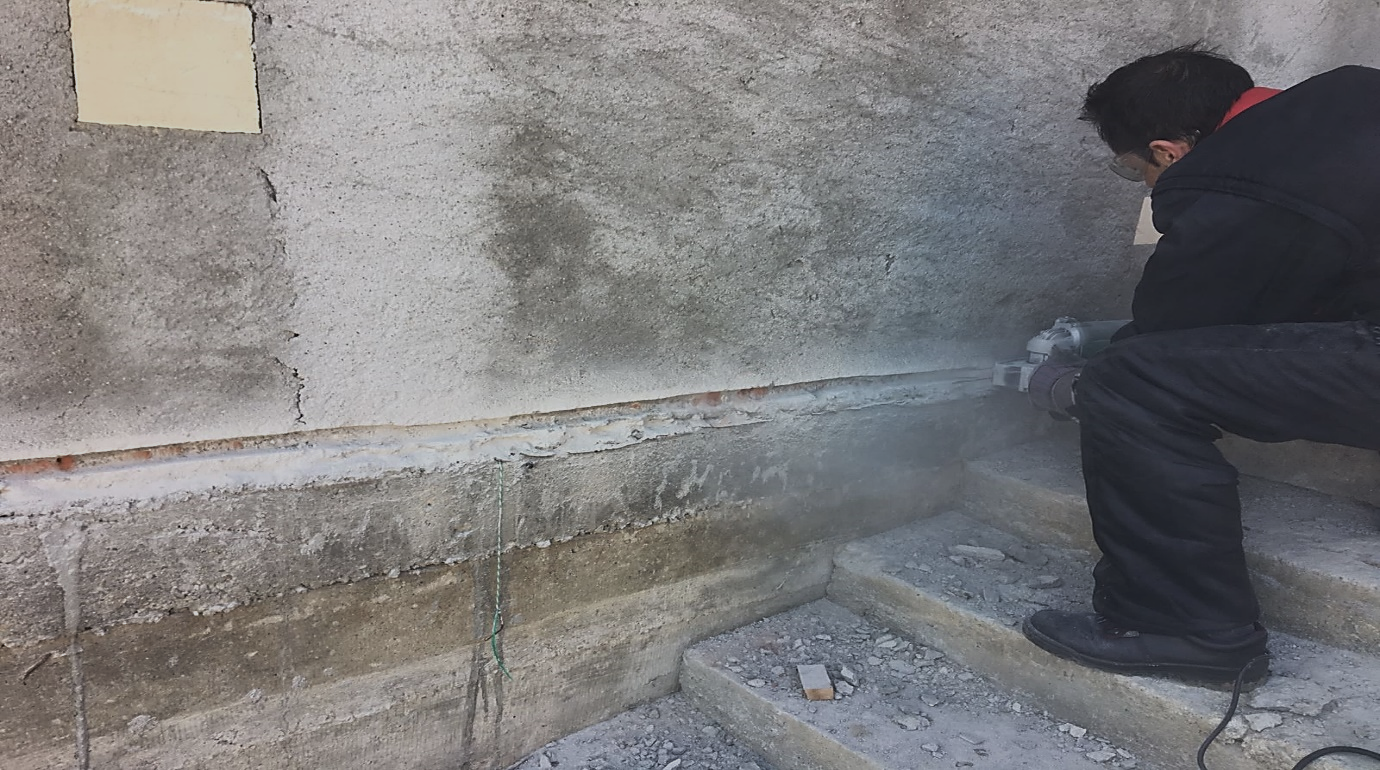

Realizarea șanțurilor pentru cabluri electrice — Realizarea șanțurilor

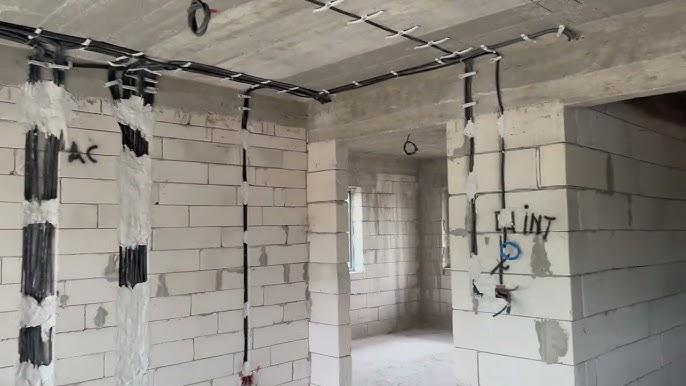

Adâncimea și lățimea șanțului

Șanțul trebuie să aibă dimensiuni corespunzătoare pentru a asigura protecția cablurilor. De obicei, lățimea șanțului este de 2-3 cm, iar adâncimea poate varia între 3 și 5 cm, în funcție de tipul cablurilor și de cerințele instalației.

Curățare și verificare

Șanțurile se curăță și se verifică înainte de instalarea cablurilor

Curățarea șanțului

După executarea șanțurilor, este important să fie îndepărtate resturile de material sau praful din interiorul acestora. Acest lucru este esențial pentru instalarea cablurilor într-un loc curat și sigur.

Este important să se verifice dacă ștrobirea nu a afectat structura peretelui, mai ales în cazul zidăriei sau betonului armat.

Verificare

Întrebări pentru autoevaluare

Care este adâncimea minimă recomandată pentru un șanț în care se instalează cabluri electrice?
De ce este importantă curățarea fundului șanțului înainte de instalarea cablurilor electrice?
Ce echipamente sunt utilizate pentru realizarea șanțurilor pentru cabluri electrice?
De ce este necesar să se efectueze teste de verificare a cablurilor după instalare?
