1.55. Defectele și rebutul îmbinărilor prin nituire

Clasificare

Defectele întâlnite în procesele de nituire pot fi grupate după locul și cauza apariției

Defectele întâlnite în procesele de nituire pot fi clasificate în mai multe categorii. Ele pot apărea la nit, la găuri și la îmbinare sau pot rezulta direct din procesul de nituire.

Tipuri de defecte

Defectele afectează forma nitului, poziția găurilor și rezistența ansamblului

A

Defecte ale nitului

Nitul crăpat sau rupt apare din cauza materialului de slabă calitate sau a unui proces de deformare incorect.
Capul nitului excentric apare atunci când nitul nu este centrat corect în gaură.
Capul nitului insuficient format apare atunci când nitul nu a fost deformat suficient pentru a asigura o îmbinare fermă.

B

Defecte ale găurilor și îmbinării

Găurile decalate sau nealiniate duc la lipsa contactului strâns între elementele îmbinate.
Găurile prea mari sau prea mici afectează prinderea corectă a nitului.
Deformarea plăcilor în jurul nitului apare din cauza forței excesive aplicate în timpul nituirii.
Prezența unor goluri între suprafețele îmbinate afectează rigiditatea și rezistența îmbinării.

C

Defecte rezultate din procesul de nituire

Niturile slăbite, cu joc între nit și materialul îmbinat, duc la reducerea rezistenței la solicitările dinamice.
Fisurile în jurul nitului apar din cauza tensiunilor interne prea mari sau a materialului fragil.
Oxidarea și coroziunea afectează durabilitatea îmbinării.

Defecte de nituire, schițe și cauze probabile
Defectul de nituire	Schița	Cauza
Încovoierea tijei în gaură		Diametrul găurii nu corespunde diametrului tijei.
Îndoirea tijei nitului		Dezaxarea găurilor tablelor.
Turtirea tijei între tablele îmbinate cu nituri		Strângerea nesatisfăcătoare a tablelor.
Capul format este prea mic		Lungimea tijei a fost prea scurtă.
Tăieturi pe capul nitului		Poziția incorectă a susținătorului.
Deviația capului nitului		Înclinarea capătului tijei din partea capului format.
Devierea capetelor nitului		Gaura în table este burghiată imprecis.

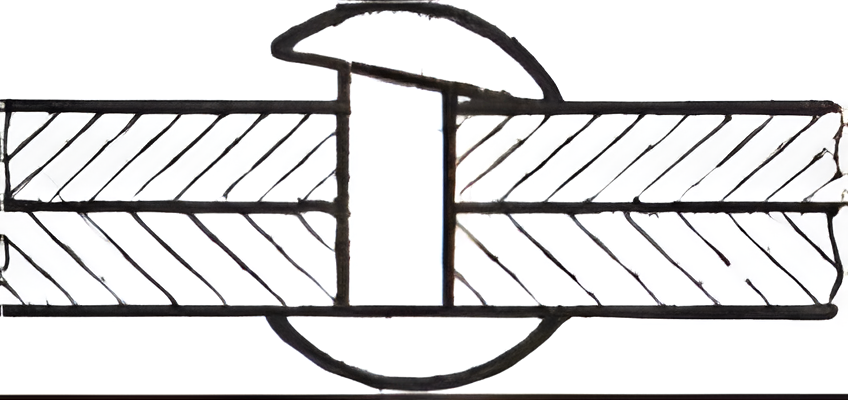

Aderarea insuficientă a capului		Oblicitatea axei buterolei.

Rebut

Un ansamblu cu defect semnificativ poate fi declarat rebut și trebuie înlocuit

Acest lucru se întâmplă dacă:

se constată mai multe nituri slăbite sau insuficient deformate;
apar fisuri mari în materialul îmbinat;
dimensiunile găurilor sunt incorecte și nu permit o prindere sigură;
structura îmbinată prezintă deformări evidente.

Remediere

Pentru a evita rebutul, defectele se corectează prin intervenții adaptate cauzei

1

Refacerea nituirii

În cazul unui nit slăbit sau insuficient format, acesta este extras și înlocuit.

2

Măcinarea și renituirea

Dacă există bavuri sau denivelări în jurul găurilor, acestea pot fi măcinate, iar nituirea refăcută.

3

Reforarea și nituirea cu nit supradimensionat

Metoda se folosește pentru găuri prea mari sau decalate.

4

Tratarea anticorozivă

În cazul apariției coroziunii, se aplică vopsele, grunduri sau alte tratamente protectoare.

5

Verificarea și corectarea alinierii pieselor

Se asigură că găurile sunt bine poziționate și piesele sunt în contact strâns.

Prevenire

Riscul apariției defectelor scade atunci când pregătirea și execuția sunt controlate

Pentru a reduce riscul apariției defectelor, trebuie respectate anumite măsuri:

alegerea corectă a materialului nitului și a pieselor îmbinate;
folosirea unor mașini de găurit și de nituit bine calibrate;
aplicarea forței corecte la deformarea nitului;
verificarea dimensiunilor găurilor și a alinierii pieselor înainte de nituire;
controlul periodic al îmbinărilor pentru a depista eventualele defecte.

Verificare

Întrebări pentru autoevaluare

Care sunt defectele de nituire?
Care sunt defectele găurilor și ale îmbinărilor?
Când apare rebutul la îmbinările prin nituire?
Care sunt metodele de remediere a defectelor?
