Măsurări tehnice și instrumente pentru determinarea amplasamentului optim al sistemelor solare termice

6.35.1. Măsurările tehnice în evaluarea amplasamentului sistemelor solare termice

În procesul de proiectare a unui sistem solar termic, trecerea de la analiza teoretică la implementare practică începe cu măsurările tehnice ale amplasamentului. Acestea reprezintă un set de determinări realizate direct în teren, prin care se colectează date reale despre condițiile locale de funcționare ale viitorului sistem.

Măsurările tehnice reprezintă determinarea directă, cu instrumente specifice, a parametrilor fizici și climatici care influențează funcționarea unui sistem solar termic. Acestea includ atât măsurători geometrice (orientare, înclinare), cât și măsurători de mediu (radiație solară, temperatură, vânt).

Scopul lor principal este de a răspunde la întrebări fundamentale:

• Câtă energie solară este disponibilă în mod real?
• Este suprafața potrivit orientată și înclinată?
• Există factori care reduc eficiența (umbrire, vânt, pierderi)?

Importanța măsurărilor tehnice

Importanța acestor măsurători este majoră, deoarece ele asigură fundamentul unei instalații corect proiectate și eficiente:

• Reduc riscul unei instalații ineficiente: fără măsurători reale, proiectarea se bazează doar pe medii statistice, care pot diferi semnificativ de condițiile locale. De exemplu, umbrirea parțială sau o orientare incorectă pot reduce randamentul cu zeci de procente.
• Permit dimensionarea corectă a sistemului: valorile reale ale radiației solare și ale consumului determină alegerea corectă a suprafeței colectoarelor și a volumului de acumulare.
• Asigură respectarea cerințelor tehnice și energetice: normativele impun anumite condiții minime de amplasare și performanță. Măsurările confirmă dacă acestea sunt îndeplinite sau dacă sunt necesare ajustări.

Parametrii esențiali care trebuie măsurați în timpul evaluării amplasamentului

În practică, evaluarea unui amplasament pentru sisteme solare termice presupune determinarea unui set de parametri-cheie:

1. Radiația solară (globală și directă): reprezintă cantitatea de energie solară disponibilă pe suprafața colectoarelor. Radiația globală include radiația directă și radiația difuză. Radiația directă este cel mai eficient utilizată de colectoare.
2. Orientarea suprafeței (azimutul): azimutul indică direcția în care este orientată suprafața (ideal spre sud). Abaterile față de sud pot reduce captarea energiei solare.
3. Unghiul de înclinare (panta acoperișului): unghiul de înclinare influențează cantitatea de radiație captată pe parcursul anului. O înclinare optimă maximizează producția energetică sezonieră.
4. Gradul de umbrire (obstacole): se analizează prezența obstacolelor (clădiri, copaci, coșuri). Chiar și umbrirea parțială poate reduce semnificativ eficiența sistemului.
5. Temperatura mediului ambiant: temperatura influențează pierderile termice ale sistemului și eficiența colectoarelor. Zonele cu temperaturi scăzute necesită o dimensionare adaptată.
6. Suprafața disponibilă pentru montaj: se determină aria utilă pentru instalarea colectoarelor, ținând cont de:
   • zonele neutilizabile;
   • distanțele de siguranță;
   • accesul pentru mentenanță.
7. Direcția și viteza vântului: vântul influențează:
   • stabilitatea mecanică a instalației;
   • pierderile termice prin convecție.

Toate aceste măsurători au un rol clar: confirmă sau corectează estimările teoretice realizate anterior.

6.35.2. Materiale și aparate de măsură și control (AMC) pentru realizarea măsurărilor tehnice în evaluarea amplasamentului

În etapa practică de evaluare a amplasamentului pentru sisteme solare termice, măsurările nu pot fi realizate corect fără utilizarea unor AMC-uri (aparate de măsură și control) adecvate și a unor materiale auxiliare specifice. Acestea constituie suportul tehnic prin care parametrii analizați anterior devin date reale, cuantificabile și verificabile.

Utilizarea corectă a acestor instrumente face diferența între o evaluare aproximativă și una profesionistă, capabilă să susțină o proiectare corectă și eficientă.

Determinarea radiației solare

Pentru măsurarea radiației solare se utilizează:

• piranometrul – măsoară radiația solară globală (directă + difuză);
• radiometrul solar – permite determinări rapide ale intensității radiației;
• pirheliometrul – instrument de înaltă precizie, utilizat pentru a măsura iradianța solară directă (fasciculul direct de lumină) care ajunge la suprafața pământului.

Aceste instrumente oferă informații esențiale despre potențialul energetic al amplasamentului, fiind decisive în estimarea randamentului sistemului.

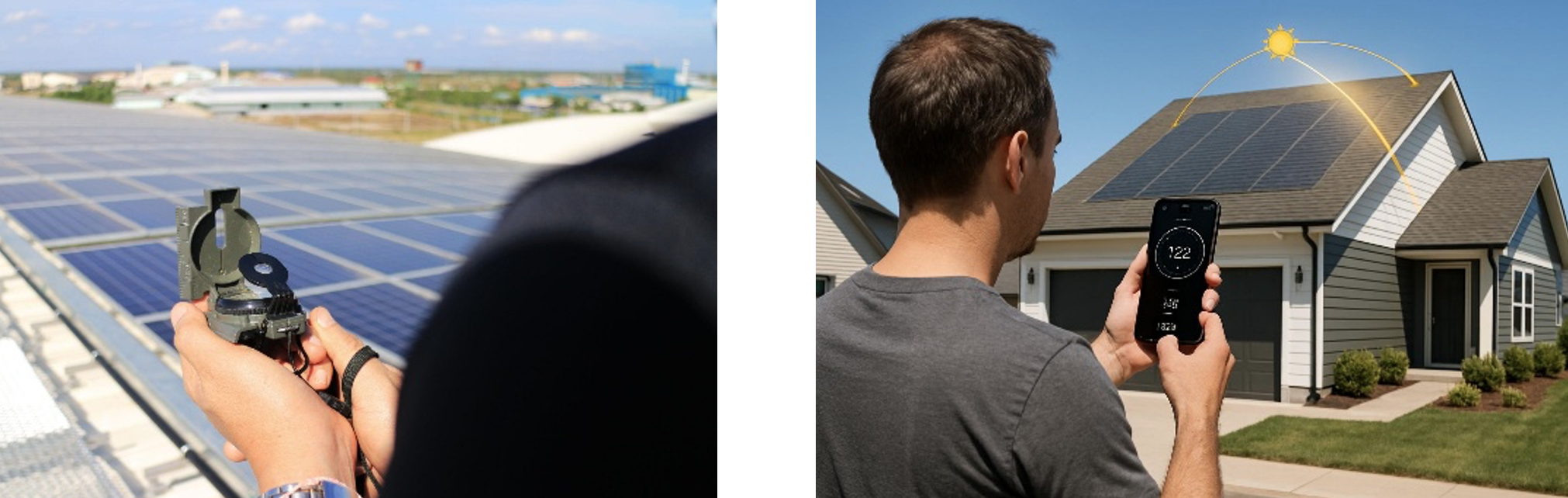

Determinarea orientării (azimutului)

Orientarea suprafeței se determină cu:

• busola clasică – instrument simplu și rapid;
• aplicații digitale (GPS + senzori) – oferă precizie înaltă și integrare cu hărți.

Aceste măsurători stabilesc dacă suprafața este corect orientată către sud sau dacă sunt necesare ajustări de poziționare.

Determinarea unghiului de înclinare

Pentru măsurarea pantei se folosesc:

• inclinometrul – măsoară unghiul de înclinare cu precizie;
• nivela digitală – oferă citiri rapide și ușor de interpretat.

Aceste instrumente sunt esențiale pentru determinarea unghiului optim de montaj al colectoarelor.

Analiza gradului de umbrire

Evaluarea umbrelor se realizează cu:

• Solar Pathfinder – instrument dedicat analizei traiectoriei solare;
• aplicații (software) de analiză solară – simulează umbrirea în funcție de anotimp.

Acestea permit identificarea perioadelor și a zonelor afectate de umbrire, contribuind la evitarea pierderilor de eficiență.

Măsurarea temperaturii mediului

Pentru acest parametru se utilizează:

• termometrul digital – pentru măsurători punctuale;
• stațiile meteo locale – pentru monitorizare pe termen lung.

Datele obținute ajută la evaluarea pierderilor termice și a condițiilor de funcționare.

Determinarea vitezei și direcției vântului

Pentru analiza vântului se utilizează:

• anemometrul – măsoară viteza vântului;
• (uneori) giruete pentru direcție.

Aceste măsurători sunt importante pentru:

• stabilitatea mecanică a sistemului;
• evaluarea pierderilor termice prin convecție.

Materiale auxiliare utilizate

Pe lângă AMC-uri, sunt necesare și materiale auxiliare, care facilitează procesul de măsurare:

• ruleta – pentru determinarea dimensiunilor și suprafețelor disponibile;
• planuri și schițe ale clădirii – pentru corelarea măsurătorilor cu structura reală;
• echipamente de protecție – cască, hamuri, încălțăminte antiderapantă.

Acestea contribuie la:

• organizarea corectă a măsurătorilor;
• siguranța operatorului;
• documentarea exactă a datelor.

Rolul AMC-urilor în evaluarea amplasamentului

AMC-urile nu sunt doar instrumente de măsură, ci elemente esențiale ale procesului tehnic de proiectare. Utilizarea lor corectă asigură:

• precizie în determinări: date reale, nu estimări aproximative;
• repetabilitate: măsurătorile pot fi verificate și comparate;
• respectarea standardelor tehnice: conformitate cu cerințele normative și energetice.

În evaluarea amplasamentului, AMC-urile și materialele auxiliare formează baza tehnică a procesului decizional. Ele permit transformarea observațiilor vizuale în date măsurabile și analizabile, oferind fundamentul pentru alegerea corectă a amplasamentului și pentru dimensionarea optimă a sistemului solar termic. Astfel, utilizarea acestor instrumente marchează trecerea clară de la evaluarea teoretică la analiza tehnică aplicată.

6.35.3. Determinarea locației optime a sistemului solar termic

După finalizarea măsurărilor tehnice în teren, etapa următoare este esențială în procesul de proiectare: analiza datelor și alegerea poziției optime pentru instalarea sistemului solar termic. Această etapă transformă valorile măsurate în decizii tehnice concrete, care influențează direct eficiența, durabilitatea și rentabilitatea sistemului.

Determinarea locației optime nu înseamnă doar identificarea unui spațiu disponibil, ci presupune o evaluare integrată a tuturor factorilor măsurați, corelată cu necesarul energetic stabilit anterior.

Criterii principale de selecție

1. Expunere solară maximă

Primul și cel mai important criteriu este maximizarea captării radiației solare. Aceasta se realizează prin:

• orientare apropiată de sud – pentru emisfera nordică, această orientare asigură expunerea maximă pe parcursul zilei;
• unghi de înclinare optim – adaptat latitudinii și scopului utilizării (anual sau sezonier).

O orientare sau înclinare necorespunzătoare poate reduce semnificativ performanța sistemului, chiar dacă ceilalți parametri sunt favorabili.

2. Lipsa umbririi

Un alt criteriu critic este evitarea umbririi, deoarece:

• chiar și umbrirea parțială reduce eficiența colectoarelor;
• pierderile pot fi disproporționat de mari.

Se urmărește:

• absența obstacolelor în intervalul 9:00–15:00, când radiația este maximă;
• analiza sezonieră a umbrelor, deoarece poziția soarelui variază pe parcursul anului.

3. Suprafață suficientă pentru montaj

Suprafața disponibilă trebuie să permită:

• instalarea numărului necesar de colectoare;
• respectarea distanțelor între echipamente;
• acces facil pentru întreținere și intervenții.

În practică, nu toată suprafața acoperișului este utilizabilă, fiind necesară excluderea zonelor cu obstacole sau limitări structurale.

4. Condiții structurale și de mediu

Pe lângă condițiile de radiație, trebuie analizate și aspectele tehnice:

• rezistența la vânt – în zone expuse, sistemul trebuie ancorat corespunzător;
• integrarea în construcție – compatibilitatea cu structura acoperișului;
• siguranța exploatării.

Aceste condiții permit funcționarea sigură și durabilă a sistemului.

5. Integrarea cu evaluarea consumului

Determinarea locației optime nu poate fi realizată independent de analiza energetică. Datele măsurate trebuie corelate cu:

• necesarul de apă caldă;
• profilul de consum (zilnic și sezonier);
• dimensionarea preliminară a sistemului.

Astfel, se obține o imagine completă: câtă energie este disponibilă versus câtă energie este necesară. Rezultatul acestei corelări este alegerea unei soluții optime, echilibrate între resursa solară disponibilă și cererea energetică a utilizatorului.

6.35.4. Procesul decizional

Determinarea locației optime este un proces structurat, care presupune mai multe etape:

1. Colectarea datelor din teren: măsurători reale ale parametrilor.
2. Compararea cu valorile teoretice: verificarea estimărilor inițiale.
3. Identificarea limitărilor: umbrire, suprafață insuficientă, orientare nefavorabilă.
4. Alegerea variantei optime: selectarea celei mai eficiente poziții.
5. Ajustarea dimensionării: adaptarea sistemului la condițiile reale.

Acest proces asigură o decizie fundamentată tehnic și economic.

Rezultatele obținute în această etapă nu rămân doar la nivel de analiză, ci sunt utilizate direct.

Determinarea locației optime reprezintă momentul în care toate informațiile colectate – măsurători, evaluări și calcule – sunt integrate într-o decizie tehnică finală. Este etapa care face diferența între un sistem eficient și bine adaptat amplasamentului și unul subdimensionat sau ineficient.
