Evaluarea amplasamentului pentru montarea sistemelor fotovoltaice pe acoperiș

Evaluarea amplasamentului reprezintă una dintre cele mai importante activități desfășurate înainte de proiectarea și instalarea unui sistem fotovoltaic. Această etapă constituie fundamentul întregului proiect, deoarece toate deciziile tehnice ulterioare sunt influențate de informațiile obținute în urma analizei amplasamentului. În practică, performanța unui sistem fotovoltaic nu depinde exclusiv de calitatea panourilor sau de eficiența invertorului, ci, într-o foarte mare măsură, de condițiile existente în locația în care acestea sunt instalate. Un amplasament bine ales și corect evaluat permite exploatarea eficientă a energiei solare și asigură funcționarea sistemului în condiții optime pe întreaga durată de viață. În schimb, o evaluare superficială poate conduce la alegerea unor soluții tehnice necorespunzătoare, la reducerea producției de energie electrică și la creșterea costurilor de exploatare și întreținere. În cazul sistemelor fotovoltaice montate pe acoperiș, procesul de evaluare este și mai important, deoarece proiectantul trebuie să țină cont simultan de caracteristicile construcției, de condițiile climatice și de cerințele energetice ale beneficiarului. Fiecare acoperiș are particularitățile sale, iar acestea influențează direct modul de instalare a panourilor și performanța sistemului. Evaluarea amplasamentului nu înseamnă doar măsurarea dimensiunilor acoperișului. Aceasta reprezintă o analiză complexă, care include studiul orientării, înclinării, umbririi, rezistenței structurale, condițiilor meteorologice și posibilităților de racordare la rețeaua electrică. Toate aceste informații sunt colectate, analizate și utilizate pentru elaborarea soluției tehnice optime.

4.29.1. Analiza inițială a amplasamentului

Analiza inițială a amplasamentului reprezintă prima etapă a procesului de evaluare și are rolul de a oferi o imagine de ansamblu asupra condițiilor existente în locația unde urmează să fie instalat sistemul fotovoltaic. Această etapă este extrem de importantă, deoarece permite identificarea rapidă a factorilor care pot influența performanța, siguranța și rentabilitatea viitoarei instalații. Informațiile obținute în această fază constituie baza tuturor analizelor și calculelor ulterioare.

În cadrul analizei inițiale, tehnicianul efectuează o inspecție vizuală detaliată a amplasamentului și colectează date referitoare la caracteristicile construcției, la condițiile de mediu și la posibilitățile de montaj. Scopul acestei activități este de a determina dacă amplasamentul îndeplinește condițiile minime necesare pentru instalarea unui sistem fotovoltaic și dacă există eventuale restricții care trebuie luate în considerare în faza de proiectare.

Un prim aspect analizat este tipul construcției și destinația acesteia. Clădirile rezidențiale, comerciale, industriale sau agricole prezintă caracteristici diferite, care influențează modul de instalare a panourilor fotovoltaice. De exemplu, o hală industrială poate oferi suprafețe mari disponibile pentru montaj, în timp ce o clădire rezidențială poate avea limitări legate de dimensiunea și forma acoperișului. De asemenea, se verifică vechimea construcției și starea generală a acesteia. O clădire nouă sau recent renovată oferă, de regulă, condiții mai bune pentru instalarea unui sistem fotovoltaic decât o construcție veche, care poate necesita lucrări suplimentare de consolidare.

Tehnicianul analizează atent eventualele semne de degradare, infiltrații, fisuri sau deformări care ar putea afecta rezistența structurii în timpul exploatării. O atenție deosebită este acordată acoperișului, deoarece acesta reprezintă suportul principal al panourilor fotovoltaice.

Se identifică tipul acoperișului, forma acestuia, materialul învelitorii și starea elementelor constructive. În funcție de aceste caracteristici se pot stabili metodele de fixare, tipul structurilor de susținere și dificultatea lucrărilor de montaj.

Pe lângă caracteristicile clădirii, analiza inițială include și evaluarea mediului înconjurător. Tehnicianul observă existența clădirilor înalte, a copacilor, a stâlpilor de iluminat sau a altor obstacole care pot genera umbre asupra panourilor fotovoltaice. Chiar dacă analiza detaliată a umbririi se realizează într-o etapă ulterioară, identificarea preliminară a acestor elemente oferă informații importante privind potențialul energetic al amplasamentului.

În timpul inspecției sunt analizate și condițiile de acces la amplasament. Se verifică posibilitatea transportului materialelor, accesul personalului pentru montaj și întreținere, precum și existența spațiilor necesare pentru amplasarea invertorului și a celorlalte echipamente auxiliare. Un acces dificil poate conduce la creșterea costurilor de instalare și poate complica lucrările de mentenanță.

Datele colectate în această etapă sunt consemnate în fișe de evaluare, schițe și fotografii, care vor fi utilizate ulterior în procesul de proiectare. Aceste informații permit identificarea eventualelor probleme și adoptarea măsurilor necesare încă din fazele incipiente ale proiectului. Experiența practică a demonstrat că multe dintre problemele care apar în timpul exploatării sistemelor fotovoltaice pot fi prevenite printr-o analiză inițială riguroasă. O evaluare atentă a amplasamentului contribuie la alegerea corectă a soluțiilor tehnice, la optimizarea costurilor și la creșterea performanței energetice a instalației. Din acest motiv, analiza inițială reprezintă fundamentul pe care se construiește întregul proiect fotovoltaic.

4.29.2. Determinarea orientării acoperișului

Una dintre cele mai importante activități ale procesului de evaluare este determinarea orientării acoperișului. Orientarea influențează direct cantitatea de radiație solară care poate fi captată de panourile fotovoltaice și, implicit, energia electrică produsă. În emisfera nordică, cea mai favorabilă orientare este către sud. În această poziție, panourile beneficiază de expunere solară maximă pe parcursul zilei și pot produce cea mai mare cantitate de energie electrică. Cu toate acestea, în practică nu toate clădirile sunt orientate ideal. De aceea, în cadrul evaluării se măsoară cu precizie direcția acoperișului folosind busole clasice; busole digitale; sisteme GPS; aplicații de cartografiere.

Datele colectate sunt utilizate ulterior pentru simularea producției energetice. Chiar și o abatere relativ mică față de orientarea optimă poate influența performanța sistemului, motiv pentru care măsurătorile trebuie realizate cu mare atenție. Tehnicianul trebuie să înțeleagă că orientarea acoperișului nu reprezintă doar o caracteristică geometrică, ci un parametru care influențează direct rentabilitatea investiției.

4.29.3. Analiza înclinării acoperișului

Analiza înclinării acoperișului reprezintă o etapă esențială în procesul de evaluare a amplasamentului pentru montarea sistemelor fotovoltaice. Unghiul de înclinare influențează direct cantitatea de radiație solară captată de panourile fotovoltaice și, implicit, producția de energie electrică a sistemului. Chiar dacă orientarea acoperișului este favorabilă, o înclinare necorespunzătoare poate reduce randamentul instalației și poate afecta performanțele energetice pe termen lung. În timpul evaluării amplasamentului, tehnicianul trebuie să determine cu precizie unghiul de înclinare al acoperișului și să analizeze modul în care acesta influențează expunerea la radiația solară. Pentru realizarea măsurătorilor sunt utilizate echipamente precum inclinometrele, telemetrele laser, nivelele digitale sau aplicațiile software specializate. Datele obținute sunt introduse ulterior în programele de simulare energetică pentru estimarea producției anuale de energie electrică. În general, pentru amplasamentele situate în emisfera nordică, unghiurile de înclinare cuprinse între 25° și 40° sunt considerate favorabile pentru producerea energiei electrice pe parcursul întregului an. Totuși, valoarea optimă depinde de poziția geografică, de condițiile climatice locale și de obiectivele proiectului. În unele situații, se urmărește maximizarea producției anuale, iar în altele se dorește creșterea producției în anumite perioade ale anului, ceea ce poate influența alegerea unghiului de montaj. Pe lângă influența asupra producției energetice, înclinarea acoperișului afectează și comportamentul panourilor în timpul exploatării.

Un acoperiș cu o pantă corespunzătoare facilitează scurgerea apei de ploaie și contribuie la autocurățarea suprafeței panourilor. În același timp, acumularea zăpezii este redusă, ceea ce permite reluarea mai rapidă a producției de energie după perioadele de ninsoare. În cazul acoperișurilor cu înclinare redusă, apa, praful și alte impurități pot rămâne mai mult timp pe suprafața panourilor, determinând scăderea eficienței acestora. De asemenea, în zonele cu precipitații abundente sau cu ninsori frecvente, o pantă insuficientă poate favoriza acumularea unor încărcări suplimentare asupra structurii. Analiza înclinării este importantă și din punct de vedere constructiv. Unghiul acoperișului influențează alegerea sistemului de montaj și a structurilor de susținere. În anumite situații, panta existentă a acoperișului permite instalarea directă a panourilor, fără utilizarea unor structuri suplimentare. În alte cazuri, pentru optimizarea producției energetice, este necesară utilizarea unor suporturi speciale, care modifică unghiul de montaj al panourilor.

În procesul de evaluare se urmărește și uniformitatea înclinării pe întreaga suprafață disponibilă. Diferențele de nivel sau deformările structurii pot complica lucrările de instalare și pot afecta aspectul și funcționarea sistemului fotovoltaic. Rezultatele analizei înclinării sunt utilizate pentru estimarea producției energetice; alegerea configurației sistemului; stabilirea tipului de structură de montaj; optimizarea poziționării panourilor; reducerea pierderilor energetice; verificarea condițiilor de exploatare. Experiența practică demonstrează că evaluarea corectă a înclinării acoperișului contribuie semnificativ la creșterea randamentului instalației și la maximizarea energiei produse pe durata de viață a sistemului fotovoltaic.

4.29.4. Analiza umbririi – etapa critică a evaluării

Analiza umbririi este considerată de mulți specialiști cea mai importantă etapă a procesului de evaluare a amplasamentului. Chiar dacă orientarea și înclinarea sunt favorabile, existența umbrelor poate reduce considerabil producția de energie. Umbrele pot proveni din numeroase surse: copaci; clădiri învecinate; coșuri de fum; antene; parapete; echipamente tehnice montate pe acoperiș. Particularitatea umbririi constă în faptul că aceasta nu afectează doar panoul asupra căruia cade umbra. În funcție de modul de conectare a panourilor, poate fi afectată performanța întregului string fotovoltaic. Din acest motiv, analiza trebuie realizată pentru diferite momente ale zilei și pentru toate anotimpurile. Soarele își modifică permanent poziția pe cer, iar o zonă care este complet însorită vara poate fi afectată de umbre în timpul iernii. În evaluarea profesională sunt utilizate: Solar Pathfinder; SunEye; drone; camere panoramice; software de simulare solară. Aceste instrumente permit realizarea unei hărți complete a umbrelor și estimarea exactă a pierderilor energetice.

4.29.5. Evaluarea suprafeței utile și configurarea câmpului fotovoltaic

După finalizarea analizei orientării, înclinării și umbririi, urmează etapa de evaluare a suprafeței utile disponibile pentru montarea panourilor fotovoltaice. Această activitate are o importanță deosebită, deoarece influențează direct puterea instalată a sistemului și cantitatea de energie electrică ce poate fi produsă. În practică, suprafața totală a acoperișului nu coincide întotdeauna cu suprafața care poate fi utilizată efectiv pentru instalarea panourilor. Pe acoperiș există adesea elemente constructive care limitează spațiul disponibil, cum ar fi coșurile de fum, ferestrele de mansardă, lucarnele, gurile de ventilație, antenele, instalațiile de climatizare sau diferite echipamente tehnice. Toate aceste elemente trebuie identificate și luate în considerare în timpul evaluării.

Procesul de măsurare începe prin determinarea dimensiunilor exacte ale acoperișului. Pentru această activitate sunt utilizate telemetre laser, rulete, drone și aplicații software specializate. Datele colectate permit realizarea unui plan detaliat al suprafeței disponibile și identificarea zonelor care pot fi utilizate pentru amplasarea panourilor. Pe lângă dimensiunile geometrice, trebuie analizată și distribuția spațiului disponibil. Uneori suprafața este suficient de mare, însă forma acoperișului sau amplasarea obstacolelor poate limita posibilitățile de configurare a câmpului fotovoltaic. Din acest motiv, proiectantul trebuie să stabilească modul optim de dispunere a panourilor astfel încât să utilizeze cât mai eficient spațiul existent. În această etapă se determină numărul maxim de panouri care pot fi instalate; distanțele dintre rândurile de panouri; spațiile necesare pentru întreținere; poziționarea echipamentelor auxiliare; configurația stringurilor fotovoltaice. Rezultatele evaluării suprafeței utile influențează direct puterea totală a sistemului și reprezintă baza dimensionării instalației.

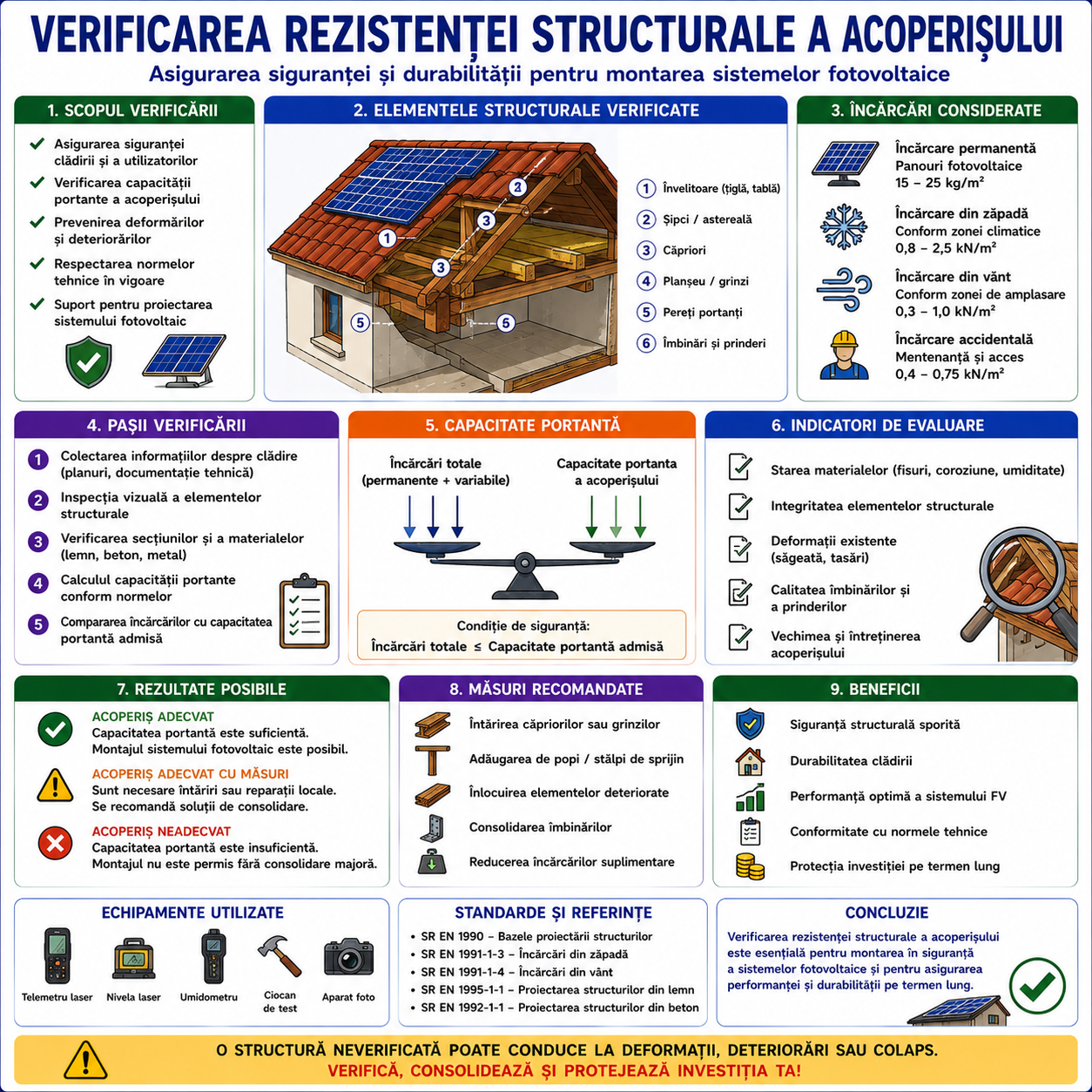

4.29.6. Verificarea rezistenței structurale a acoperișului

După stabilirea suprafeței disponibile urmează una dintre cele mai importante etape ale evaluării amplasamentului: verificarea rezistenței structurale a acoperișului. Această analiză este esențială, deoarece sistemul fotovoltaic introduce încărcări suplimentare asupra construcției, care trebuie suportate în condiții de siguranță pe întreaga durată de exploatare.

Panourile fotovoltaice, structurile de susținere, cablurile și accesoriile de montaj pot adăuga zeci sau chiar sute de kilograme pe suprafața acoperișului. În plus, aceste încărcări sunt amplificate de acțiunea factorilor climatici, în special de vânt și zăpadă. În timpul evaluării sunt analizate: tipul structurii de rezistență; materialele utilizate; starea elementelor constructive; vechimea construcției; eventualele deteriorări existente. Tehnicianul trebuie să verifice dacă există infiltrații; deformări; fisuri; coroziuni; elemente degradate. În cazul construcțiilor vechi, evaluarea structurală poate necesita implicarea unui specialist în rezistența construcțiilor.

Acesta poate realiza calcule suplimentare pentru verificarea capacității portante și poate recomanda eventuale lucrări de consolidare. Pe lângă greutatea sistemului fotovoltaic, trebuie analizate și încărcările climatice. Vântul poate genera forțe importante asupra panourilor, iar acumulările de zăpadă pot crește semnificativ solicitările mecanice. Din acest motiv, structura trebuie să fie proiectată astfel încât să reziste în siguranță tuturor condițiilor de exploatare.

4.29.7. Evaluarea instalației electrice și a posibilităților de racordare

După verificarea condițiilor constructive se analizează instalația electrică existentă. Această etapă are rolul de a stabili dacă sistemul fotovoltaic poate fi integrat în condiții de siguranță în infrastructura electrică a clădirii. În cadrul evaluării sunt inspectate tablourile electrice, circuitele existente și instalația de împământare. Se verifică starea tehnică a echipamentelor și compatibilitatea acestora cu noul sistem fotovoltaic. O atenție deosebită este acordată spațiului disponibil pentru montarea invertorului.

Acesta trebuie amplasat într-o zonă bine ventilată, protejată împotriva umezelii și accesibilă pentru operațiile de întreținere. De asemenea, sunt analizate traseele pe care vor fi instalate cablurile DC și AC. Aceste trasee trebuie să fie cât mai scurte pentru reducerea pierderilor electrice și trebuie să respecte normele de siguranță. În această etapă se verifică puterea instalată a consumatorilor; capacitatea tabloului electric; existența protecțiilor necesare; continuitatea împământării; posibilitatea racordării la rețea. Pentru sistemele conectate la rețeaua publică este necesară și analiza condițiilor impuse de operatorul de distribuție. Aceste cerințe influențează alegerea invertorului și a echipamentelor de protecție.

4.29.8. Analiza finală și elaborarea raportului de evaluare

Ultima etapă a procesului de evaluare constă în centralizarea și interpretarea tuturor informațiilor colectate. Datele obținute în urma măsurătorilor și verificărilor sunt introduse în programe specializate, care permit simularea funcționării viitorului sistem fotovoltaic. În această fază se realizează estimarea producției energetice; calculul pierderilor; alegerea configurației optime; dimensionarea componentelor; analiza rentabilității investiției. Pe baza rezultatelor se elaborează raportul tehnic de evaluare. Acest document reprezintă unul dintre cele mai importante rezultate ale procesului de analiză și constituie baza proiectării instalației. Raportul conține descrierea amplasamentului; fotografii și schițe; rezultatele măsurătorilor; analiza umbririi; evaluarea structurii; recomandări tehnice; estimarea producției energetice. Documentul permite beneficiarului și proiectantului să ia decizii fundamentate privind implementarea sistemului fotovoltaic.

Evaluarea amplasamentului pentru montarea sistemelor fotovoltaice pe acoperiș este un proces complex, care presupune analiza atentă a numeroși factori tehnici, constructivi și energetici. Fiecare etapă, de la inspecția inițială și până la elaborarea raportului final, contribuie la identificarea condițiilor optime pentru instalarea sistemului și la estimarea performanțelor sale viitoare. O evaluare realizată profesionist permite reducerea riscurilor tehnice, optimizarea costurilor și creșterea producției energetice. Pentru tehnicienii din domeniul energiilor regenerabile, stăpânirea procesului de evaluare reprezintă o competență fundamentală, care stă la baza proiectării și implementării unor sisteme fotovoltaice eficiente, sigure și durabile.
