Dimensionarea PV în funcție de necesarul de energie al consumatorului

Dimensionarea sistemelor fotovoltaice reprezintă procesul de calcul și alegere a componentelor instalației astfel încât sistemul să poată furniza energia electrică necesară consumatorilor în condiții de funcționare eficiente și sigure. O dimensionare corectă este foarte importantă, deoarece influențează direct performanța energetică; costul instalației; fiabilitatea sistemului; autonomia energetică; randamentul exploatării. În proiectarea sistemelor fotovoltaice trebuie analizate consumul energetic al utilizatorului; puterea consumatorilor; timpul de funcționare; condițiile climatice; radiația solară disponibilă; tipul sistemului fotovoltaic.

Dimensionarea greșită poate conduce la lipsa energiei electrice; suprasolicitarea echipamentelor; pierderi energetice; costuri ridicate; funcționare instabilă a instalației.

Sistemele fotovoltaice moderne sunt dimensionate în funcție de necesarul zilnic de energie; puterea instalată; autonomia dorită; capacitatea bateriilor; puterea invertorului; numărul panourilor fotovoltaice. Pentru tehnicienii în domeniul energiilor regenerabile, cunoașterea procesului de dimensionare este foarte importantă, deoarece permite alegerea corectă a echipamentelor; proiectarea instalațiilor eficiente; reducerea pierderilor energetice; optimizarea costurilor; exploatarea sigură a sistemelor fotovoltaice.

4.14.1. Determinarea necesarului de energie al consumatorului

Primul pas în dimensionarea unui sistem fotovoltaic constă în determinarea consumului de energie electrică al utilizatorului. Necesarul de energie se stabilește prin identificarea consumatorilor; determinarea puterii fiecărui aparat; stabilirea timpului de funcționare; calculul energiei consumate. Principalii consumatori pot fi: iluminatul; electrocasnicele; echipamentele electronice; motoarele electrice; sistemele de climatizare; pompele electrice.

Energia consumată se calculează cu relația:

unde: \(E\) – energia electrică [Wh]; \(P\) – puterea consumatorului [W]; \(t\) – timpul de funcționare [h].

Consum total:

Astfel, sistemul fotovoltaic trebuie să asigure aproximativ 2.500 Wh/zi sau 2,5 kWh/zi.

4.14.2. Determinarea puterii sistemului fotovoltaic

După calcularea consumului energetic al consumatorilor, următorul pas în proiectarea instalației fotovoltaice constă în determinarea puterii necesare a sistemului fotovoltaic. Această etapă este foarte importantă, deoarece permite alegerea corectă a:

• numărului de panouri fotovoltaice;
• puterii invertorului;
• capacității bateriilor;
• structurii generale a instalației.

Puterea instalată a sistemului trebuie să fie suficientă pentru a acoperi consumul energetic zilnic în condiții normale de funcționare și a permite compensarea pierderilor energetice din instalație.

Determinarea corectă a puterii sistemului contribuie la funcționarea stabilă a instalației; producerea energiei necesare; reducerea suprasolicitării echipamentelor; creșterea randamentului energetic; optimizarea costurilor. Puterea sistemului fotovoltaic depinde de mai mulți factori tehnici și climatici: energia necesară consumatorilor; radiația solară disponibilă; randamentul sistemului; pierderile energetice; condițiile climatice; orientarea panourilor; temperatura mediului.

Influența radiației solare. Radiația solară reprezintă principalul factor care influențează producția de energie electrică a sistemului fotovoltaic. Cantitatea de energie produsă depinde de intensitatea radiației; durata de expunere solară; condițiile atmosferice; poziția geografică; anotimp. Pentru dimensionarea sistemului se utilizează parametrul HSP (Hours of Sun Peak), care reprezintă numărul de ore de soare maxim echivalent pe zi.

În funcție de regiune, valorile HSP pot varia: 3-4 h/zi în perioade nefavorabile; 5-6 h/zi în condiții bune; peste 7 h/zi în zone cu radiație solară ridicată.

Cu cât valoarea HSP este mai mare, cu atât crește producția energetică; scade puterea necesară a sistemului; se reduce numărul de panouri. Randamentul sistemului influențează direct cantitatea de energie electrică produsă. În exploatarea reală, apar pierderi cauzate de invertor; baterii; cabluri; temperatură; conexiuni electrice; umbrire; murdărirea panourilor. Din acest motiv, sistemul trebuie supradimensionat pentru compensarea pierderilor energetice. Randamentul global al instalației poate avea valori de 70-90%. Pierderile totale pot ajunge la 10-30%.

Puterea necesară a sistemului fotovoltaic se poate calcula cu relația:

unde: \(P_{PV}\) – puterea sistemului fotovoltaic [W]; \(E_{zi}\) – consumul zilnic de energie [Wh]; \(H_{SP}\) – numărul de ore de soare maxim pe zi. Această formulă permite estimarea puterii minime necesare pentru acoperirea consumului energetic.

Exemplu detaliat de calcul. Se consideră următoarele date: consum zilnic total: 2.500 Wh; radiație solară disponibilă: 5 h/zi. Aplicând relația de calcul:

Rezultă că sistemul trebuie să producă minimum 500 W.

Totuși, în exploatarea reală apar diferite pierderi energetice: pierderi în invertor; pierderi în cabluri; pierderi datorate temperaturii; pierderi în baterii; reducerea eficienței panourilor. Din acest motiv, se aplică un coeficient de siguranță. În practică se utilizează frecvent coeficientul 1,2-1,4. Aplicând un coeficient de 1,3, rezultă:

Astfel, sistemul fotovoltaic trebuie să aibă o putere instalată de aproximativ 650 W.

Importanța coeficientului de siguranță. Coeficientul de siguranță este foarte important, deoarece permite compensarea variațiilor reale de funcționare. Acesta compensează reducerea radiației solare; îmbătrânirea panourilor; pierderile electrice; variațiile climatice; depunerile de praf; influența temperaturii. Fără aplicarea coeficientului de siguranță pot apărea: lipsa energiei electrice; descărcarea excesivă a bateriilor; funcționarea instabilă a sistemului; suprasolicitarea componentelor. În proiectarea instalațiilor reale se mai ține cont de orientarea panourilor; unghiul de înclinare; condițiile meteorologice locale; tipul consumatorilor; autonomia dorită; posibilitatea extinderii sistemului. În sistemele autonome și hibride se recomandă dimensionarea mai mare a puterii instalate; rezervă energetică suplimentară; capacitate mai mare de stocare.

Importanța dimensionării corecte. Determinarea corectă a puterii sistemului fotovoltaic contribuie la producția eficientă de energie; reducerea pierderilor; funcționarea sigură a instalației; protecția componentelor; creșterea duratei de exploatare; optimizarea investiției.

Pentru tehnicienii în domeniul energiilor regenerabile, cunoașterea metodelor de calcul și dimensionare este esențială în proiectarea instalațiilor moderne; alegerea corectă a echipamentelor; exploatarea eficientă a sistemelor fotovoltaice; analiza performanței energetice.

După calcularea consumului energetic se stabilește puterea necesară a sistemului fotovoltaic. Puterea instalată depinde de energia necesară; radiația solară; randamentul sistemului; pierderile energetice.

4.14.3. Determinarea numărului de panouri fotovoltaice

După determinarea puterii necesare a sistemului fotovoltaic, următoarea etapă importantă constă în stabilirea numărului de panouri fotovoltaice necesare pentru producerea energiei electrice cerute de consumatori. Determinarea corectă a numărului de panouri este foarte importantă, deoarece influențează direct producția energetică; randamentul instalației; costul sistemului; suprafața necesară pentru montaj; funcționarea invertorului; autonomia energetică.

Numărul de panouri depinde de puterea totală necesară a sistemului; puterea nominală a unui panou; condițiile climatice; radiația solară; randamentul instalației; pierderile energetice.

Panourile fotovoltaice sunt disponibile în diferite variante constructive și de putere: 100 W; 200 W; 325 W; 450 W; 550 W sau chiar valori mai mari în cazul panourilor moderne industriale. În instalațiile rezidențiale moderne sunt utilizate frecvent panouri cu puteri între 350 și 550 W.

Numărul de panouri fotovoltaice se determină utilizând relația:

unde: \(N\) – numărul de panouri fotovoltaice; \(P_{PV}\) – puterea totală necesară a sistemului [W]; \(P_{panou}\) – puterea unui panou fotovoltaic [W]. Această relație permite determinarea numărului minim de panouri necesare pentru realizarea puterii calculate anterior.

Exemplu de calcul. Se consideră: puterea necesară a sistemului: 650 W; puterea unui panou fotovoltaic: 325 W. Aplicând relația:

Rezultă că sistemul necesită 2 panouri fotovoltaice.

În practică, numărul rezultat este rotunjit întotdeauna la valoarea superioară pentru a asigura rezervă energetică; compensarea pierderilor; funcționarea sigură a sistemului. Determinarea numărului de panouri depinde și de tehnologia utilizată: monocristalină; policristalină; thin-film.

Influența condițiilor climatice. Numărul de panouri poate varia în funcție de radiația solară locală; temperatura mediului; condițiile atmosferice; orientarea panourilor. În zonele cu radiație redusă; ierni lungi; nebulozitate mare, este necesară instalarea unui număr mai mare de panouri pentru compensarea reducerii producției energetice. În regiunile cu radiație solară ridicată, numărul de panouri poate fi mai redus; eficiența energetică este mai mare.

Influența pierderilor energetice. În exploatarea reală apar diferite pierderi, care trebuie luate în considerare la calculul numărului de panouri: pierderi în invertor; pierderi în cabluri; pierderi datorate temperaturii; umbrire; murdărirea panourilor; degradarea componentelor.

Din acest motiv, în multe cazuri se recomandă instalarea unor panouri suplimentare; aplicarea unei rezerve de putere; utilizarea unui coeficient de siguranță.

Suprafața necesară pentru montaj. Determinarea numărului de panouri influențează direct suprafața necesară pentru instalare. Un panou modern ocupă aproximativ 1,8-2,5 m². Pentru calculul suprafeței totale se utilizează relația:

unde: \(S\) – suprafața totală; \(N\) – numărul de panouri; \(S_{panou}\) – suprafața unui panou.

Suprafața disponibilă poate influența alegerea tipului de panou; puterea instalației; structura de montaj.

Configurarea panourilor în sistem. După stabilirea numărului de panouri se determină modul de conectare; numărul stringurilor; tensiunea sistemului; curentul total. Panourile pot fi conectate în serie; în paralel; mixt. Configurarea corectă trebuie să respecte tensiunea invertorului; curentul maxim admis; puterea sistemului; condițiile de funcționare.

Importanța determinării corecte a numărului de panouri. Determinarea corectă a numărului de panouri fotovoltaice contribuie la funcționarea eficientă a instalației; producția necesară de energie; reducerea pierderilor; optimizarea investiției; exploatarea sigură a sistemului.

Pentru tehnicienii în domeniul energiilor regenerabile, această etapă este foarte importantă, deoarece permite proiectarea corectă a instalațiilor; alegerea echipamentelor corespunzătoare; optimizarea randamentului energetic; dimensionarea eficientă a sistemelor fotovoltaice moderne.

4.14.4. Dimensionarea bateriilor de acumulare

În sistemele fotovoltaice autonome (off-grid) și hibride, bateriile de acumulare reprezintă componente esențiale pentru stocarea energiei electrice produse de panourile fotovoltaice. Acestea permit alimentarea consumatorilor atunci când nu există radiație solară; sistemul funcționează pe timpul nopții; condițiile meteorologice sunt nefavorabile; apare întreruperea rețelei electrice.

Dimensionarea corectă a bateriilor este foarte importantă, deoarece influențează direct:

• autonomia energetică;
• continuitatea alimentării;
• durata de viață a bateriilor;
• siguranța sistemului;
• eficiența energetică;
• costul instalației.

O capacitate insuficientă a bateriilor poate conduce la descărcări excesive; lipsa energiei electrice; reducerea duratei de exploatare; funcționarea instabilă a instalației. Supradimensionarea bateriilor conduce la costuri ridicate; încărcare incompletă; utilizarea ineficientă a sistemului.

Bateriile au rolul de a stoca energia produsă în timpul zilei; a alimenta consumatorii pe timpul nopții; a asigura continuitatea funcționării; a stabiliza funcționarea sistemului; a reduce dependența de rețeaua electrică. În sistemele hibride și autonome, energia produsă de panouri este transmisă către consumatori; invertor; baterii. Energia stocată este utilizată atunci când producția panourilor este insuficientă.

Parametrii care influențează capacitatea bateriilor. Capacitatea bateriilor depinde de mai mulți factori tehnici și energetici: consumul energetic; tensiunea sistemului; autonomia dorită; adâncimea de descărcare; randamentul bateriilor; condițiile de exploatare.

Primul parametru utilizat în calcul este energia electrică necesară consumatorilor. Cu cât consumul este mai mare, cu atât crește capacitatea necesară a bateriilor; crește numărul acumulatoarelor; crește costul instalației.

Tensiunea sistemului. Sistemele fotovoltaice pot funcționa la diferite tensiuni: 12 V; 24 V; 48 V; tensiuni mai mari în aplicații industriale. Creșterea tensiunii sistemului conduce la reducerea curentului; reducerea pierderilor în cabluri; eficiență energetică mai bună. Autonomia reprezintă perioada în care sistemul poate funcționa fără producție solară. În funcție de aplicație, autonomia poate fi: câteva ore; 1 zi; 2-3 zile; mai multe zile în sisteme speciale. Pentru autonomie mare sunt necesare baterii de capacitate mai mare; sisteme de stocare extinse.

Adâncimea de descărcare (DOD). Adâncimea de descărcare (Depth of Discharge – DOD) reprezintă procentul din capacitatea bateriei care poate fi utilizat fără afectarea duratei de viață. Valori tipice:

• 50% pentru baterii plumb-acid;
• 70-80% pentru baterii GEL și AGM;
• 80-95% pentru baterii Li-ion și LiFePO₄.

Cu cât DOD este mai mare, cu atât se poate utiliza mai multă energie; crește eficiența utilizării bateriei.

Capacitatea bateriei se calculează cu relația:

unde: \(C\) – capacitatea bateriei [Ah]; \(E\) – energia necesară [Wh]; \(U\) – tensiunea bateriei [V]; \(DOD\) – adâncimea de descărcare. Această formulă permite determinarea capacității minime necesare pentru asigurarea energiei electrice.

Exemplu detaliat de calcul. Se consideră: energie necesară: 2.500 Wh; tensiunea sistemului: 24 V; \(DOD=0{,}8\). Aplicând relația:

Rezultă că este necesară o baterie cu o capacitate de aproximativ 130 Ah. În practică, se recomandă alegerea unei capacități mai mari pentru rezervă energetică; compensarea pierderilor; creșterea duratei de viață; funcționare sigură. Astfel, se poate utiliza o baterie de 150 Ah.

Factori care influențează durata de viață a bateriilor. Durata de exploatare este influențată de temperatura mediului; numărul ciclurilor de încărcare; gradul de descărcare; regimul de exploatare; calitatea încărcării. Temperaturile ridicate și descărcările profunde reduc eficiența; capacitatea; durata de viață a bateriilor. Importanța dimensionării corecte. Dimensionarea corectă a bateriilor contribuie la continuitatea alimentării; funcționarea sigură a instalației; protecția componentelor; reducerea pierderilor energetice; creșterea autonomiei. Pentru tehnicienii în domeniul energiilor regenerabile, cunoașterea metodelor de calcul și alegerea corectă a bateriilor sunt esențiale pentru proiectarea instalațiilor moderne; exploatarea eficientă; optimizarea costurilor; asigurarea performanței sistemelor fotovoltaice.

4.14.5. Alegerea invertorului

Invertorul reprezintă una dintre cele mai importante componente ale sistemului fotovoltaic, deoarece are rolul de a transforma curentul continuu (DC) produs de panourile fotovoltaice și de baterii în curent alternativ (AC), utilizat de consumatorii electrici și de rețeaua electrică.

Alegerea corectă a invertorului influențează direct eficiența energetică; siguranța instalației; stabilitatea funcționării; protecția echipamentelor; randamentul sistemului fotovoltaic.

Un invertor ales necorespunzător poate provoca suprasolicitarea sistemului; pierderi energetice; întreruperi de funcționare; defectarea echipamentelor; reducerea duratei de viață a instalației.

În sistemele fotovoltaice moderne, invertorul îndeplinește mai multe funcții: conversia energiei electrice; monitorizarea parametrilor; protecția instalației; controlul încărcării bateriilor; sincronizarea cu rețeaua electrică; optimizarea producției energetice.

Parametrii principali pentru alegerea invertorului. Alegerea invertorului se realizează în funcție de:

• puterea consumatorilor;
• tensiunea sistemului;
• tipul instalației;
• curentul de pornire;
• tipul bateriilor;
• randamentul invertorului.

Puterea invertorului. Puterea invertorului trebuie să fie mai mare decât puterea totală a consumatorilor conectați. În practică, se utilizează un coeficient de siguranță de 20-30%.

Puterea invertorului se poate calcula cu relația:

unde: \(P_{inv}\) – puterea invertorului; \(P_{cons}\) – puterea totală a consumatorilor.

Exemplu de calcul. Se consideră: puterea totală a consumatorilor: 1.000 W. Aplicând relația:

Rezultă că este necesar un invertor cu puterea minimă de 1.300 W. În practică, se alege un invertor de 1.500 W. Această rezervă permite funcționarea sigură; compensarea variațiilor de sarcină; alimentarea consumatorilor cu curenți mari de pornire.

Tensiunea invertorului. Invertorul trebuie să fie compatibil cu tensiunea sistemului fotovoltaic și a bateriilor. Valorile uzuale sunt: 12 V; 24 V; 48 V. În sistemele de mare putere se utilizează tensiuni mai ridicate. Creșterea tensiunii permite reducerea curentului; reducerea pierderilor în cabluri; creșterea eficienței energetice.

Curentul de pornire al consumatorilor. Unele echipamente electrice au curenți de pornire mult mai mari decât curentul nominal. Acestea pot fi: motoare electrice; pompe; compresoare; frigidere; aparate de aer condiționat. Invertorul trebuie să poată suporta suprasarcini temporare; curenți mari de pornire. În practică, invertorul trebuie să suporte de 2-3 ori puterea nominală pentru perioade scurte de timp.

Randamentul invertorului. Randamentul reprezintă raportul dintre puterea utilă la ieșire și puterea absorbită la intrare. Randamentul se calculează cu relația:

Invertoarele moderne au randamente de 90-98%. Un randament ridicat determină reducerea pierderilor; eficiență energetică mai bună; costuri reduse de exploatare.

Funcțiile moderne ale invertorului. Invertoarele moderne includ: MPPT (Maximum Power Point Tracking); monitorizare inteligentă; comunicație Wi-Fi; protecții automate; afișaj digital; control prin aplicații mobile. Aceste funcții permit analiza performanței; optimizarea producției; identificarea defectelor; monitorizarea consumului energetic.

Protecțiile invertorului. Invertorul trebuie să asigure protecția sistemului împotriva supratensiunilor; scurtcircuitelor; suprasarcinilor; supraîncălzirii; variațiilor de frecvență. Protecțiile contribuie la siguranța instalației; protecția consumatorilor; creșterea duratei de viață.

Importanța alegerii corecte a invertorului. Alegerea corectă a invertorului contribuie la funcționarea eficientă a sistemului; reducerea pierderilor energetice; protecția componentelor; stabilitatea alimentării; creșterea randamentului energetic.

Pentru tehnicienii în domeniul energiilor regenerabile, cunoașterea criteriilor de alegere a invertorului este foarte importantă, deoarece permite proiectarea corectă a instalațiilor; alegerea echipamentelor compatibile; exploatarea sigură a sistemelor; optimizarea performanței energetice.

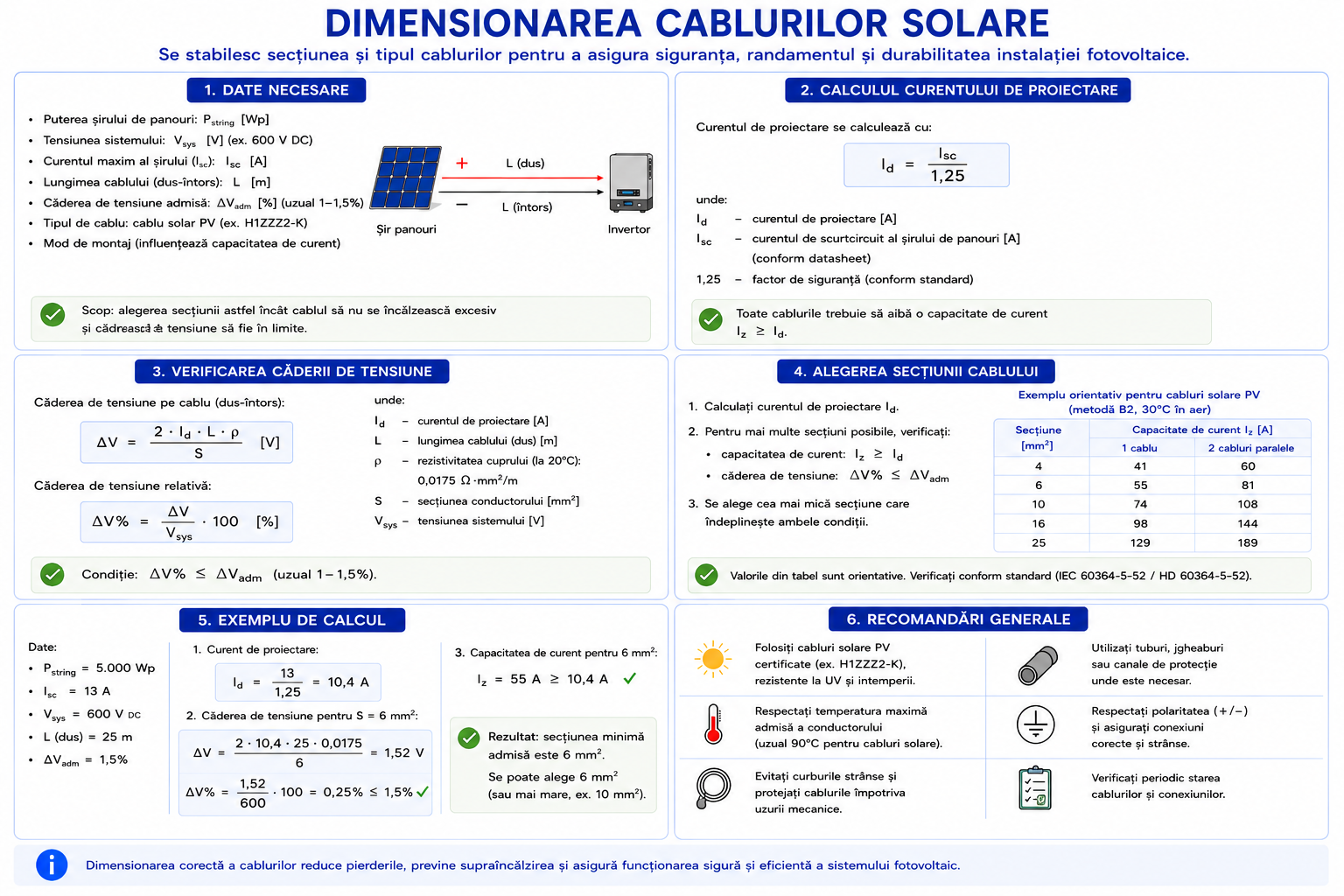

4.14.6. Dimensionarea cablurilor solare

Dimensionarea cablurilor solare reprezintă o etapă foarte importantă în proiectarea sistemelor fotovoltaice, deoarece influențează direct siguranța instalației; pierderile energetice; randamentul sistemului; stabilitatea funcționării; durata de viață a echipamentelor. Cablurile solare au rolul de a transporta energia electrică produsă de panourile fotovoltaice către invertor; baterii; tablourile electrice; consumatori; rețeaua electrică. Alegerea corectă a secțiunii conductorilor este foarte importantă, deoarece cablurile subdimensionate pot provoca supraîncălzirea instalației; pierderi mari de tensiune; scăderea eficienței energetice; deteriorarea izolației; risc de incendiu. Supradimensionarea conductorilor conduce la costuri ridicate; consum inutil de materiale; creșterea costului instalației. Dimensionarea cablurilor se realizează în funcție de curentul electric; tensiunea sistemului; lungimea conductorilor; pierderea admisă de tensiune; temperatura mediului; tipul de montaj; materialul conductorului.

Curentul electric. Curentul electric reprezintă principalul parametru utilizat pentru alegerea secțiunii conductorului. Curentul se calculează cu relația:

unde: \(I\) – curentul electric [A]; \(P\) – puterea electrică [W]; \(U\) – tensiunea electrică [V].

Creșterea curentului determină încălzirea conductorului; creșterea pierderilor; necesitatea unei secțiuni mai mari.

Lungimea conductorilor influențează pierderea de tensiune; rezistența electrică; pierderile energetice. Cu cât lungimea este mai mare, cu atât cresc pierderile; este necesară o secțiune mai mare. În sistemele fotovoltaice se recomandă pierderi de tensiune reduse. Valorile admise sunt 1-3% pentru circuitele DC; 3-5% pentru circuitele AC. Pierderile mari determină reducerea randamentului; încălzirea cablurilor; scăderea eficienței energetice.

Secțiunea conductorului poate fi determinată cu relația:

unde: \(S\) – secțiunea conductorului [mm²]; \(L\) – lungimea conductorului [m]; \(I\) – curentul electric [A]; \(\gamma\) – conductivitatea materialului; \(\Delta U\) – căderea de tensiune admisă.

Această relație permite alegerea secțiunii minime necesare pentru funcționarea sigură a instalației.

Exemplu de calcul. Se consideră: puterea sistemului: 3.000 W; tensiunea: 48 V; lungimea cablului: 15 m. Curentul electric este:

Rezultă un curent de aproximativ 62,5 A. În funcție de lungime și pierderea admisă de tensiune, se alege secțiunea conductorului de 16 mm²; 25 mm² sau valori mai mari în funcție de condițiile reale.

Recomandări practice pentru dimensionare. La dimensionarea cablurilor se recomandă: reducerea lungimii traseelor; utilizarea secțiunilor corespunzătoare; verificarea pierderilor de tensiune; protejarea cablurilor împotriva deteriorărilor; respectarea normelor electrice. În instalațiile de mare putere se utilizează trasee separate; tablouri de distribuție; protecții suplimentare. Dimensionarea corectă a cablurilor contribuie la reducerea pierderilor energetice; creșterea randamentului; funcționarea sigură a instalației; protecția echipamentelor; creșterea duratei de exploatare.

Pentru tehnicienii în domeniul energiilor regenerabile, cunoașterea metodelor de calcul și alegerea corectă a conductorilor este foarte importantă, deoarece permite proiectarea instalațiilor eficiente; reducerea costurilor; exploatarea sigură a sistemelor; optimizarea performanței energetice a instalațiilor fotovoltaice moderne.

Dimensionarea corectă a sistemelor fotovoltaice este esențială pentru funcționarea eficientă și sigură a instalației. Analiza consumului energetic și alegerea corespunzătoare a componentelor permit creșterea randamentului; reducerea pierderilor; optimizarea costurilor; asigurarea continuității alimentării. Cunoașterea metodelor de dimensionare este foarte importantă pentru tehnicienii din domeniul energiilor regenerabile, deoarece contribuie la proiectarea și exploatarea eficientă a sistemelor fotovoltaice moderne.
