Dispozitive de siguranță și control hidraulic în sistemele solare termice

În funcționarea sistemelor solare termice, pe lângă componentele principale, precum colectoarele, pompele sau rezervoarele de acumulare, un rol esențial au dispozitivele auxiliare de siguranță și control hidraulic. Acestea asigură stabilitatea proceselor interne și protejează instalația împotriva unor fenomene inevitabile, precum acumularea aerului, variațiile de presiune sau circulația necontrolată a agentului termic. În această categorie se încadrează supapele de aerisire, supapele de siguranță și clapetele antiretur, care funcționează complementar și contribuie la exploatarea sigură și eficientă a sistemului.

Într-un sistem solar termic, agentul termic este supus unor variații semnificative de temperatură, uneori ajungând la valori foarte ridicate în condiții de stagnare. Aceste variații determină modificări de volum, apariția vaporilor sau acumularea de aer în punctele înalte ale instalației. În lipsa unor mecanisme de control adecvate, aceste fenomene pot conduce la scăderea eficienței transferului de căldură, la apariția cavitației în pompă sau chiar la blocarea circulației fluidului. În acest context, supapele de aerisire devin indispensabile.

Supapele de aerisire au rolul de a elimina aerul acumulat în circuit, contribuind astfel la menținerea unui regim hidraulic stabil. Aerul poate pătrunde în instalație în timpul umplerii sau poate fi degajat din agentul termic în timpul funcționării. Dacă nu este eliminat, acesta formează „dopuri de aer”, care reduc secțiunea de curgere și afectează performanța sistemului. Supapele de aerisire pot fi manuale, necesitând intervenția operatorului, sau automate, funcționând continuu pe baza unui mecanism cu flotor. În cazul celor automate, aerul acumulat determină coborârea plutitorului, ceea ce deschide un orificiu de evacuare; odată eliminat aerul, lichidul ridică plutitorul și închide supapa. În instalațiile moderne, aceste dispozitive sunt adesea completate de degazoare, care separă eficient microbulele de aer din fluid prin reducerea vitezei de curgere într-o cameră specială.

Pe lângă aer, un alt factor critic în exploatarea sistemelor solare este presiunea. Creșterea temperaturii agentului termic conduce la dilatarea acestuia și, implicit, la creșterea presiunii în circuit. În situații extreme, cum sunt perioadele de stagnare, temperatura poate depăși 150°C, iar presiunea poate atinge valori periculoase. În aceste condiții, supapele de siguranță devin elemente vitale pentru protecția instalației.

Supapele de siguranță sunt concepute pentru a limita presiunea maximă din sistem, funcționând pe baza unui arc calibrat. Atunci când presiunea depășește valoarea setată, arcul este comprimat, iar supapa se deschide, evacuând o cantitate controlată de agent termic. După revenirea presiunii la valori normale, supapa se închide automat. Aceste dispozitive sunt montate în puncte strategice, precum grupul de pompare sau în apropierea rezervorului de acumulare, și reprezintă ultima linie de apărare împotriva avariilor. O funcționare defectuoasă sau o dimensionare incorectă ar putea conduce fie la pierderi de agent termic, fie la riscuri majore pentru instalație.

În completarea acestor funcții de protecție, clapetele antiretur asigură controlul direcției de curgere a agentului termic. În absența acestora, pot apărea fenomene de circulație inversă sau termosifonare nedorită, în special atunci când pompa este oprită. Clapetele antiretur permit circulația fluidului într-un singur sens și se închid automat atunci când apare o tendință de curgere inversă. În funcție de construcție, acestea pot fi cu arc, cu bilă sau cu disc basculant, toate având același scop: menținerea stabilității circuitului și protecția echipamentelor.

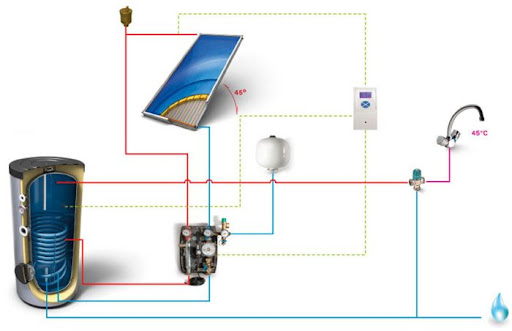

Dispozitivul de aerisire trebuie montat pentru a elimina golurile de aer care pot deteriora circuitul solar. Numai astfel pompa solară poate funcționa corect. Supapa de aerisire se montează în punctul cel mai înalt al sistemului, vertical. Instalarea incorectă a acestuia duce la imposibilitatea de funcționare a sistemului sau la o funcționare defectuoasă.

Dezaeratorul (termen general) reprezintă orice dispozitiv care elimină aerul dintr-un sistem. În acest termen se includ:

• aerisitoare automate;
• aerisitoare manuale;
• degazoare.

Sistemele moderne sunt echipate cu degazoare, dispozitive specializate care elimină atât aerul liber (bule mari), cât și microbulele dizolvate din agentul termic. Acestea funcționează prin reducerea vitezei de curgere a fluidului și separarea aerului într-o cameră dedicată.

Privite în ansamblu, aceste trei tipuri de dispozitive nu funcționează izolat, ci ca parte a unui sistem integrat de siguranță. Supapele de aerisire asigură eliminarea gazelor, supapele de siguranță controlează presiunea, iar clapetele antiretur mențin direcția corectă a fluxului. Împreună, ele contribuie la creșterea eficienței energetice, la reducerea uzurii componentelor și la prevenirea defectelor majore.

Cu toate avantajele lor, aceste dispozitive prezintă și anumite limitări. Ele necesită întreținere periodică, pot fi afectate de impurități sau depuneri și trebuie dimensionate corect pentru a funcționa eficient. În plus, în condiții extreme de temperatură sau presiune, performanța lor poate fi afectată dacă nu sunt alese corespunzător.

Evoluția tehnologică din domeniu a condus la dezvoltarea unor soluții moderne, caracterizate prin fiabilitate sporită și integrare în sisteme inteligente. Supapele moderne sunt realizate din materiale rezistente la temperaturi ridicate și la degradarea glicolului, iar unele sunt echipate cu senzori pentru monitorizarea în timp real a funcționării. Degazoarele performante permit eliminarea eficientă a microbulelor, iar componentele sunt tot mai frecvent integrate în grupuri compacte de pompare, simplificând instalarea și exploatarea.

În concluzie, supapele de aerisire, supapele de siguranță și clapetele antiretur reprezintă elemente fundamentale pentru funcționarea sigură și eficientă a sistemelor solare termice. Prin rolurile lor complementare, acestea asigură stabilitatea hidraulică, protecția împotriva avariilor și optimizarea performanței energetice, contribuind la durabilitatea întregii instalații.
