Depozitarea materialelor și echipamentelor pentru montare pe șantierul de lucru

2.27.1. Noțiuni generale referitoare la depozitarea materialelor și echipamentelor

Depozitarea materialelor și echipamentelor pe șantierul de lucru reprezintă o etapă esențială în organizarea lucrărilor de montare a instalațiilor pentru producerea energiei din surse regenerabile. În cadrul acestui domeniu sunt utilizate mai multe tipuri de instalații energetice, fiecare având caracteristici tehnice diferite și necesitând condiții specifice de manipulare și depozitare. Printre principalele tipuri de instalații utilizate în producerea energiei regenerabile se numără:

• sisteme fotovoltaice solare pentru producerea energiei electrice;
• centrale termice solare pentru producerea energiei termice;
• instalații geotermale pentru utilizarea energiei din interiorul Pământului;
• pompe de căldură pentru încălzire și răcire;
• instalații eoliene pentru producerea energiei din vânt;
• instalații cu biogaz și biomasă pentru producerea energiei din materie organică.

Fiecare dintre aceste sisteme utilizează componente și echipamente diferite, motiv pentru care depozitarea lor pe șantier trebuie realizată în condiții adecvate pentru a preveni deteriorarea și pentru a menține performanțele tehnice ale instalațiilor. Depozitarea corectă a materialelor și echipamentelor contribuie la menținerea integrității acestora până la momentul montării. În cazul instalațiilor pentru energie regenerabilă, multe componente sunt sensibile la șocuri mecanice, umiditate sau variații de temperatură. De exemplu, panourile fotovoltaice și colectoarele solare sunt fabricate din materiale fragile, iar deteriorarea acestora poate reduce eficiența sistemului energetic. De asemenea, echipamentele electrice precum invertoarele, controlerele sau sistemele electronice utilizate în instalațiile geotermale sau în pompele de căldură trebuie protejate împotriva prafului și a umezelii. Prin organizarea corectă a spațiului de depozitare se asigură protecția echipamentelor și se facilitează desfășurarea activităților de montaj.

2.27.2. Organizarea spațiului de depozitare pe șantier pentru IPESR

a. Principii și reguli de bază pentru depozitarea materialelor și echipamentelor în activitățile IPESR

Depozitarea corectă a materialelor și echipamentelor utilizate la montarea și mentenanța instalațiilor de producere a energiei din surse regenerabile reprezintă o etapă esențială pentru menținerea calității, siguranței și performanței acestora. O organizare necorespunzătoare poate conduce la deteriorări, pierderi materiale, întârzieri în execuția lucrărilor și chiar la accidente de muncă. Deoarece aceste echipamente au caracteristici diferite, spațiul de depozitare trebuie organizat astfel încât fiecare categorie de materiale să fie depozitată în condiții adecvate. Organizarea spațiului de depozitare trebuie realizată astfel încât să asigure accesul rapid la materialele necesare și să prevină deteriorarea echipamentelor. În mod obișnuit, pe șantier se amenajează zone separate pentru depozitarea diferitelor tipuri de materiale și echipamente. În activitățile de depozitare a echipamentelor și materialelor pentru montarea și mentenanța IPESR se vor respecta următoarele principii generale:

a.1. Principii generale de depozitare

a.1.1. Depozitarea în funcție de tipul echipamentului

Materialele și echipamentele trebuie depozitate diferențiat, în funcție de caracteristicile lor:

• echipamente electrice (invertoare, cabluri) – spații uscate, protejate de umiditate;
• echipamente fragile (panouri fotovoltaice, aparate de măsură) – depozitare pe suporturi speciale, fără suprapunere excesivă;
• materiale voluminoase (structuri metalice, conducte) – zone dedicate, bine delimitate;
• substanțe sau materiale sensibile – depozitare conform fișelor tehnice.

a.1.2. Protecția împotriva factorilor de mediu:

• evitarea expunerii la umiditate, ploaie sau condens;
• protecția împotriva temperaturilor extreme;
• evitarea expunerii directe la radiații solare (unde este cazul);
• utilizarea ambalajelor originale sau a prelatelor de protecție.

a.1.3. Organizarea și sistematizarea depozitului:

• delimitarea clară a zonelor de depozitare;
• etichetarea materialelor și echipamentelor;
• organizarea pe categorii (tip, destinație, prioritate de utilizare);
• asigurarea accesului facil pentru manipulare și inventariere.

a.2. Reguli de siguranță în depozitare

a.2.1. Stabilitatea și securizarea materialelor:

• depozitarea pe suprafețe plane și stabile;
• fixarea elementelor pentru a preveni răsturnarea sau deplasarea;
• respectarea limitelor de încărcare ale rafturilor sau platformelor.

a.2.2. Prevenirea accidentelor de muncă:

• menținerea căilor de acces libere;
• evitarea stivuirii necorespunzătoare;
• utilizarea echipamentelor de ridicare pentru sarcini grele;
• respectarea normelor de securitate și sănătate în muncă.

a.2.3. Controlul accesului și al manipulării:

• acces permis doar personalului instruit;
• manipularea realizată conform instrucțiunilor tehnice;
• evitarea intervențiilor neautorizate asupra echipamentelor.

2.27.3. Depozitarea specifică în funcție de tipul IPESR

În cazul instalațiilor pentru producerea energiei din surse regenerabile, fiecare tip de sistem utilizează echipamente specifice, care necesită condiții diferite de depozitare.

1. Depozitarea echipamentelor pentru sistemele fotovoltaice solare

Depozitarea echipamentelor pentru sisteme fotovoltaice reprezintă o etapă importantă în procesul de organizare a lucrărilor de montare a instalațiilor pentru producerea energiei electrice din surse solare. Înainte de instalarea efectivă a panourilor fotovoltaice și a celorlalte componente ale sistemului, acestea trebuie depozitate în condiții corespunzătoare pe șantier sau în spații special amenajate. Sistemele fotovoltaice sunt alcătuite din componente sensibile la șocuri mecanice, umiditate sau praf. Din acest motiv, manipularea și depozitarea acestora trebuie realizate cu atenție pentru a preveni deteriorarea echipamentelor și pentru a menține performanțele tehnice ale instalației. Echipamentele principale utilizate într-un sistem fotovoltaic sunt:

• panouri fotovoltaice;
• invertoare solare;
• cabluri electrice;
• structuri de montaj;
• sisteme de protecție și control;
• baterii de stocare (în anumite sisteme).

Fiecare dintre aceste componente necesită condiții specifice de depozitare.

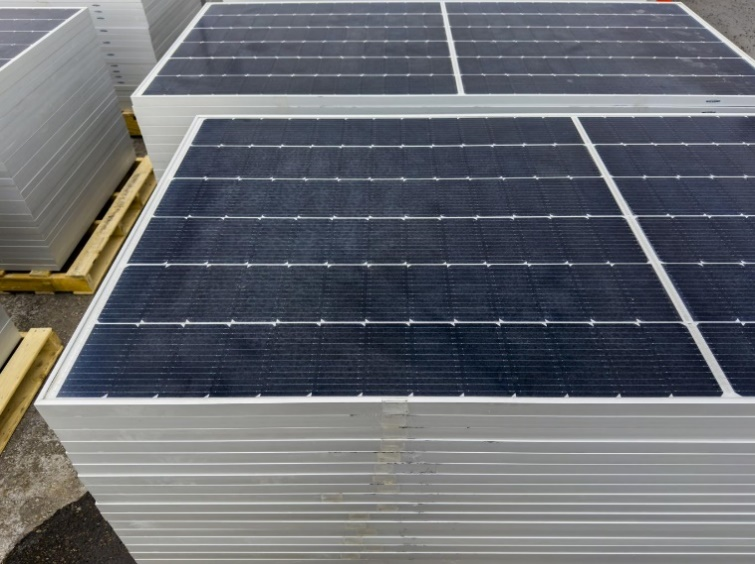

Depozitarea panourilor fotovoltaice pe șantier trebuie realizată cu mare atenție pentru a preveni deteriorarea acestora și pentru a menține eficiența sistemului fotovoltaic. Panourile sunt echipamente sensibile, fabricate din sticlă, aluminiu și celule fotovoltaice, iar manipularea sau depozitarea necorespunzătoare poate duce la fisuri, zgârieturi sau defecte care afectează funcționarea lor. În primul rând, panourile fotovoltaice trebuie depozitate într-un loc uscat, curat și protejat de umiditate, praf sau substanțe chimice. De asemenea, zona de depozitare trebuie să fie ferită de lovituri accidentale sau de circulația intensă a utilajelor de pe șantier. Panourile se păstrează, de obicei, în ambalajul original până în momentul instalării. Ele trebuie așezate pe suprafețe plane și stabile, preferabil pe paleți sau suporturi speciale, pentru a evita contactul direct cu solul. În plus, panourile trebuie depozitate în poziție verticală sau ușor înclinate, conform recomandărilor producătorului. Este important să nu se suprapună prea multe panouri unul peste altul și să nu se așeze obiecte grele peste ele, deoarece sticla poate fi deteriorată. Manipularea panourilor trebuie făcută cu grijă, de preferat de către două persoane, pentru a evita căderea sau lovirea acestora. Respectarea acestor reguli de depozitare contribuie la protejarea echipamentelor și la instalarea sigură și eficientă a sistemelor fotovoltaice.

De asemenea, trebuie evitată suprapunerea excesivă a panourilor, deoarece aceasta poate provoca deteriorarea structurii sau a sticlei protectoare.

Invertoarele solare sunt echipamente electronice esențiale care transformă energia electrică produsă de panourile fotovoltaice din curent continuu în curent alternativ utilizabil. Aceste echipamente sunt sensibile la praf, umezeală și temperaturi extreme. Din acest motiv, invertoarele trebuie depozitate în spații închise, curate și bine ventilate. Preferabil, acestea trebuie păstrate în ambalajele originale până la momentul instalării. În timpul depozitării trebuie evitat contactul cu umezeala și expunerea directă la razele solare.

Cablurile electrice utilizate în sistemele fotovoltaice sunt componente esențiale pentru transportul energiei electrice produse de panouri către invertor și către rețeaua electrică. Aceste cabluri trebuie depozitate pe role sau suporturi speciale pentru a preveni deteriorarea izolației. De asemenea, conectorii, siguranțele și alte accesorii electrice trebuie depozitate în cutii sau recipiente speciale pentru a evita pierderea sau deteriorarea acestora.

Structurile de montaj sunt utilizate pentru fixarea panourilor fotovoltaice pe acoperișuri sau pe structuri metalice amplasate pe sol. Acestea sunt fabricate, de obicei, din aluminiu sau oțel galvanizat și trebuie depozitate pe suprafețe plane pentru a preveni deformarea. Elementele de fixare, cum ar fi șuruburile și clemele de prindere, trebuie depozitate în recipiente etichetate pentru a facilita identificarea lor în timpul montării.

Reguli generale pentru depozitarea echipamentelor fotovoltaice

Pentru a preveni deteriorarea echipamentelor și pentru a menține ordinea pe șantier, trebuie respectate anumite reguli generale de depozitare. Aceste reguli includ: depozitarea echipamentelor în spații uscate și ventilate; protejarea componentelor împotriva prafului și umezelii; manipularea atentă a panourilor fotovoltaice; organizarea materialelor pe categorii; marcarea zonelor de depozitare. Respectarea acestor reguli contribuie la menținerea integrității echipamentelor și la desfășurarea eficientă a lucrărilor de montaj.

2. Depozitarea echipamentelor pentru centrale termice solare pe șantier

Depozitarea echipamentelor pentru centrale termice solare pe șantierul de lucru reprezintă o etapă importantă în procesul de instalare a sistemelor care utilizează energia solară pentru producerea energiei termice. Centralele termice solare sunt utilizate, în special, pentru încălzirea apei menajere sau pentru încălzirea spațiilor, iar componentele acestor sisteme trebuie manipulate și depozitate în condiții corespunzătoare pentru a preveni deteriorarea lor. În cadrul lucrărilor de montare a centralelor termice solare, pe șantier sunt livrate diferite tipuri de echipamente și materiale, cum ar fi:

• colectoare solare;
• rezervoare de acumulare;
• conducte;
• pompe de circulație;
• sisteme de control și diferite accesorii de montaj.

Fiecare dintre aceste componente trebuie depozitată corespunzător până la momentul instalării, pentru a menține integritatea echipamentelor și pentru a asigura funcționarea corectă a sistemului.

Colectoarele solare sunt elementele principale ale centralei termice solare și au rolul de a capta radiația solară și de a o transforma în energie termică. Acestea sunt fabricate din materiale rezistente, însă suprafața lor este protejată de sticlă specială, care poate fi deteriorată prin manipulare necorespunzătoare. Pentru a preveni deteriorarea, colectoarele solare trebuie depozitate pe suporturi stabile sau pe paleți speciali. De asemenea, acestea trebuie protejate împotriva șocurilor mecanice și a prafului. În cazul depozitării pe șantier, colectoarele trebuie acoperite sau păstrate în ambalajele originale până la momentul instalării.

Rezervoarele de acumulare sunt componente importante ale centralelor termice solare, deoarece acestea stochează apa încălzită de sistemul solar. Aceste echipamente au dimensiuni mari și trebuie manipulate cu atenție pentru a preveni deteriorarea izolației termice sau a conexiunilor. Rezervoarele trebuie depozitate în poziție verticală și pe suprafețe plane pentru a evita deformarea sau deteriorarea structurii. De asemenea, este recomandat ca acestea să fie protejate împotriva umezelii și a prafului.

Conductele utilizate în centralele termice solare sunt folosite pentru transportul agentului termic între colectoare și rezervorul de acumulare. Acestea pot fi realizate din cupru, oțel inoxidabil sau materiale plastice rezistente la temperaturi ridicate. Conductele trebuie depozitate pe suporturi speciale sau pe rafturi pentru a preveni deformarea acestora. Accesoriile de montaj, cum ar fi supapele, conectorii sau elementele de fixare, trebuie depozitate în cutii sau containere etichetate pentru a facilita identificarea lor.

Pe șantier trebuie amenajate zone speciale pentru depozitarea echipamentelor utilizate în centralele termice solare. Aceste zone trebuie să fie ușor accesibile și să permită manipularea echipamentelor fără a provoca deteriorări. Materialele trebuie organizate pe categorii pentru a facilita identificarea și utilizarea lor în timpul lucrărilor de montare. De asemenea, trebuie asigurată protecția echipamentelor împotriva condițiilor meteorologice nefavorabile.

Reguli pentru depozitarea echipamentelor

Pentru a preveni accidentele și deteriorarea echipamentelor, trebuie respectate anumite reguli de siguranță în timpul depozitării materialelor pe șantier. Printre aceste reguli se numără: depozitarea echipamentelor pe suprafețe stabile; evitarea suprapunerii excesive a materialelor; menținerea căilor de acces libere; utilizarea echipamentelor de ridicare pentru componentele grele; protejarea echipamentelor împotriva umezelii și a prafului. Respectarea acestor reguli contribuie la menținerea integrității echipamentelor și la desfășurarea lucrărilor în condiții de siguranță.

3. Depozitarea echipamentelor pentru instalațiile geotermale și pompele de căldură pe șantier

Depozitarea echipamentelor pentru instalațiile geotermale și pentru sistemele cu pompe de căldură reprezintă o etapă importantă în organizarea lucrărilor de montare a instalațiilor pentru producerea și utilizarea energiei din surse regenerabile. Aceste sisteme sunt utilizate pentru încălzirea și răcirea clădirilor și pentru prepararea apei calde menajere, utilizând energia termică din mediul înconjurător, precum solul, aerul sau apa. Înainte de instalarea propriu-zisă a acestor sisteme, echipamentele și materialele trebuie depozitate în condiții corespunzătoare pe șantierul de lucru. O depozitare corectă contribuie la prevenirea deteriorării componentelor și la menținerea performanței tehnice a sistemelor. Deoarece multe dintre echipamentele utilizate sunt sensibile la umiditate, praf sau șocuri mecanice, manipularea și depozitarea lor trebuie realizate cu atenție.

Instalațiile geotermale și pompele de căldură includ o varietate de componente, precum pompe de căldură, schimbătoare de căldură, conducte pentru circuitul termic, compresoare, rezervoare de acumulare, sisteme de control și diferite accesorii de montaj.

Pompele de căldură sunt echipamente principale ale sistemului și includ componente mecanice și electronice sensibile. Din acest motiv, pompele trebuie depozitate în spații curate, uscate și bine ventilate. În timpul depozitării trebuie respectate următoarele reguli: echipamentele trebuie păstrate în ambalajele originale până la montare; trebuie evitat contactul cu umezeala; echipamentele trebuie amplasate pe suprafețe plane; trebuie evitată suprapunerea echipamentelor. Aceste măsuri previn deteriorarea componentelor interne și mențin performanțele tehnice ale echipamentului.

Conductele utilizate în instalațiile geotermale sunt, de obicei, realizate din materiale plastice speciale, rezistente la temperaturi și presiuni ridicate. Aceste conducte sunt utilizate pentru transportul agentului termic între sol și sistemul de încălzire al clădirii. Pentru depozitarea conductelor trebuie respectate următoarele reguli: conductele trebuie depozitate pe suporturi speciale; trebuie evitată deformarea sau îndoirea excesivă; materialele trebuie protejate împotriva razelor solare directe; conductele trebuie organizate pe dimensiuni și tipuri. Aceste măsuri previn deteriorarea conductelor și facilitează identificarea lor în timpul lucrărilor de montaj.

Rezervoarele de acumulare și schimbătoarele de căldură sunt componente importante ale sistemelor geotermale și ale pompelor de căldură. Aceste echipamente sunt utilizate pentru stocarea și transferul energiei termice. Rezervoarele trebuie depozitate în poziție verticală și pe suprafețe stabile pentru a preveni deformarea sau deteriorarea conexiunilor. Schimbătoarele de căldură trebuie protejate împotriva contaminării cu praf sau alte impurități.

Pe șantier trebuie amenajate zone speciale pentru depozitarea echipamentelor utilizate în instalațiile geotermale și în sistemele cu pompe de căldură. Aceste zone trebuie să fie ușor accesibile și să permită manipularea echipamentelor fără a provoca deteriorări. Materialele trebuie organizate pe categorii și etichetate corespunzător pentru a facilita identificarea lor în timpul montării.

Reguli pentru depozitarea componentelor instalațiilor geotermale și ale pompelor de căldură

Pentru a preveni accidentele și deteriorarea echipamentelor, trebuie respectate anumite reguli de siguranță în timpul depozitării. Acestea includ: depozitarea echipamentelor pe suprafețe stabile; menținerea căilor de acces libere; manipularea echipamentelor grele cu ajutorul utilajelor de ridicare; protejarea echipamentelor împotriva umezelii și a prafului. Respectarea acestor reguli contribuie la menținerea integrității echipamentelor și la desfășurarea lucrărilor în condiții de siguranță.

4. Depozitarea echipamentelor pentru centralele eoliene pe șantier

Depozitarea echipamentelor pentru centralele eoliene pe șantierul de lucru reprezintă o etapă importantă în procesul de instalare a sistemelor de producere a energiei electrice din energia vântului. Centralele eoliene sunt formate din componente de dimensiuni mari și din echipamente tehnice complexe, care trebuie transportate, manipulate și depozitate cu atenție pentru a preveni deteriorarea acestora. În cadrul lucrărilor de montare a centralelor eoliene, pe șantier sunt aduse diferite tipuri de echipamente, precum turnul turbinei eoliene, rotorul, palele rotorului, generatorul electric, nacela, sistemele de control și diferite accesorii pentru montaj. Deoarece aceste componente au dimensiuni mari și greutăți ridicate, depozitarea lor trebuie realizată în zone special amenajate, care să permită manipularea în siguranță a echipamentelor.

Palele rotorului sunt unele dintre cele mai mari componente ale unei turbine eoliene și pot avea lungimi de peste 40-60 de metri în cazul turbinelor moderne. Acestea sunt fabricate din materiale compozite ușoare și rezistente, dar sunt sensibile la șocuri mecanice și la deformări. Pentru a preveni deteriorarea acestora, palele trebuie depozitate pe suporturi speciale, care să susțină întreaga structură. De asemenea, trebuie evitat contactul direct cu solul și trebuie asigurată protecția împotriva umezelii sau a contaminării cu praf.

Turnul turbinei eoliene este structura metalică pe care sunt montate rotorul și nacela. Acesta este format din mai multe segmente metalice, care sunt transportate separat și asamblate pe șantier. Segmentele turnului trebuie depozitate pe suprafețe plane și stabile pentru a preveni deformarea sau deteriorarea acestora. De asemenea, este important ca aceste componente să fie amplasate în zone unde pot fi manipulate cu ușurință de macarale sau alte echipamente de ridicare.

Nacela este componenta principală a turbinei eoliene, deoarece în interiorul acesteia se află generatorul electric, cutia de viteze și alte echipamente mecanice și electronice. Aceste echipamente trebuie depozitate în zone protejate împotriva prafului și a umezelii. De obicei, acestea sunt păstrate în ambalaje speciale până la momentul montării pentru a preveni deteriorarea componentelor interne.

Spațiul de depozitare pentru componentele turbinelor eoliene trebuie organizat astfel încât să permită manipularea ușoară a echipamentelor și să prevină deteriorarea acestora. Materialele trebuie organizate pe categorii și amplasate în zone bine delimitate. De asemenea, trebuie menținute căile de acces libere pentru utilajele de transport și pentru echipamentele de ridicare.

Reguli de depozitare a componentelor pentru centralele eoliene

Pentru a preveni accidentele și deteriorarea echipamentelor, trebuie respectate anumite reguli de siguranță în timpul depozitării componentelor turbinelor eoliene. Aceste reguli includ: depozitarea echipamentelor pe suprafețe stabile; utilizarea suporturilor speciale pentru palele rotorului; manipularea componentelor grele cu ajutorul macaralelor; menținerea căilor de acces libere; protejarea echipamentelor împotriva umezelii și a prafului. Respectarea acestor reguli contribuie la desfășurarea lucrărilor de montare în condiții de siguranță și la prevenirea deteriorării echipamentelor.

5. Depozitarea pe șantier a echipamentelor utilizate în instalațiile cu biogaz și biomasă

Depozitarea pe șantier a echipamentelor utilizate în instalațiile cu biogaz și biomasă necesită o organizare atentă, având în vedere specificul acestora și sensibilitatea la contaminare, umiditate sau deteriorări mecanice. Echipamentele principale – precum rezervoarele de fermentare, conductele, generatoarele electrice, agitatoarele și sistemele de control – trebuie amplasate pe suprafețe plane, stabile și bine nivelate, pentru a preveni deformările sau deteriorările structurale.

Componentele metalice și mecanice trebuie protejate împotriva coroziunii prin depozitare în spații acoperite sau prin utilizarea foliilor și prelatelor de protecție. Echipamentele electrice și electronice, inclusiv sistemele de automatizare și senzori, se depozitează obligatoriu în spații uscate, ferite de umezeală și variații mari de temperatură, pentru a evita afectarea funcționării acestora.

Un aspect esențial îl reprezintă prevenirea contaminării echipamentelor care intră în contact direct cu biomasa sau cu substratul fermentabil. Aceste componente trebuie depozitate în condiții de curățenie, protejate de praf, substanțe străine sau agenți biologici nedoriți. De asemenea, conductele și rezervoarele trebuie păstrate închise sau acoperite pentru a evita pătrunderea impurităților.

Echipamentele voluminoase sau grele trebuie manipulate și depozitate cu ajutorul utilajelor adecvate (macarale, stivuitoare), iar amplasarea acestora trebuie să permită accesul facil pentru montaj, fără a bloca căile de circulație din șantier. Organizarea depozitării trebuie să asigure o evidență clară a componentelor și o succesiune logică a utilizării acestora în procesul de instalare.

Prin respectarea acestor reguli, se asigură menținerea integrității echipamentelor, prevenirea deteriorărilor și desfășurarea eficientă și sigură a lucrărilor de montare a instalațiilor cu biogaz și biomasă.
